人工挖孔灌注桩施工方案.doc

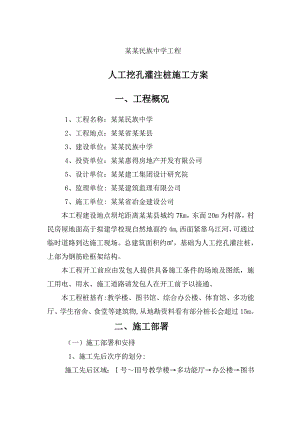

某某民族中学工程 人工挖孔灌注桩施工方案一、工程概况1、工程名称：某某民族中学2、工程地点：某某省某某县3、建设单位：某某民族中学4、投资单位：某某惠得房地产开发有限公司5、设计单位：某某建工集团设计研究院6、监理单位: 某某建筑监理有限公司7、施工单位: 某某省冶金建设公司本工程建设地点坝坨距离某某县城约7Km，东面20m为村落，村民房屋地面高于拟建学校现自然地面约4m,西面紧靠乌江河，可通过临时道路到达施工现场。总建筑面积约，基础为人工挖孔灌注桩，上部为钢筋砼框架结构。本工程开工前应由发包人提供具备施工条件的场地及图纸，施工用电、用水、施工道路请发包人在开工前予以接通。本工程桩基有:教学楼、图书馆、综合办公楼、体育馆、多功能厅、学生宿舍、食堂等建筑物,从地勘资料看有部分桩长会超过15m。 二、施工部署（一）施工部署和安排1、施工先后次序的划分:施工先后区域：号号教学楼多功能厅办公楼图书馆体育馆食堂、天桥号号宿舍楼。2、施工区域的安排:我方进行教学楼、多功能厅等区域的桩基施工期间,建设单位可将食堂、天桥、号号宿舍楼土石方进行开挖平整。（二）施工阶段的划分为在本基础施工中做到统筹兼顾，重点突出，要充分做好人、财、物、时间与空间等资源的合理利用，确保本工程各项目标能如期实现。在施工组织时将整个工程划分如下几个施工阶段:第一阶段：场地土方回填1、回填施工场地现有地表低于拟建中学各建筑的地面有4m6m左右,为了主楼砼的浇筑,在基础施工前应将建筑物之间临时道路和低洼范围夯填好,地下室在该范围的基础从填好的道路开始往下施工,建议建设单位从教学楼位置填土往宿舍楼方向推进。2、建议建设单位首先建通拟建学校到村庄的道路,现有工地中间通达坝坨村委会驻地的临时道路要封闭,以便施工现场管理。第二阶段:施工放线1、施工平面控制根据复核后的坐标点及图纸计算的相对位置，布置好施工所需控制点，然后根据本工程的建筑结构设计特征，建立本建筑物的平面控制网。控制点采用主轴线控制局部的方法，把控制点设置成坐标控制网点并计算出各点坐标，与甲方提供之坐标点闭合。轴线控制桩布置在建筑物外不容易受到破坏的适当位置上,并做好各控制点,要有明显标记,定期检查。每次放线时,将红外全站仪架设在控制点上,后视另一相应的控制点,这样依次投出纵横向主控制线,然后依据主控轴线,用50m钢尺,按照施工图纸,分出各条轴线位置及墙柱梁位置。主控轴线的容许测角误差±6,测距精度为1/1000,并考虑尺长、温差修正。2、施工放线及标高控制（1）利用本工程原来规划部门和施工单位的首级控制点，作为施工放线的基准。（2）施工放线要求一次性投设完毕，根据本工程高度，施工层轴线的传递采用外控法。（3）每次施工放线,在控制主轴线弹出后,再按工长要求,加设数条辅助控制线,用以控制一些不平行于轴线的梁、柱、墙,在放线的同时,用红油漆在控制线上画上红三角并注明控制线的编号,便于今后查找。（4）标高控制，使用检测过的水准仪结合钢尺逐层向上传递，即用钢尺在底层+1.00m起始标高线竖直向上量到施工层，并据此标高在该施工层上划出+0.50m水平线，为保证标高传递的精度，各层的标高线应由各处起始标高线向上直接量取，当高差超过一整尺时，则在该层用水准仪精确地测设第二起始标高线，作为继续向上传递的依据。三、施工现场平面布置图见下页图示四、桩基础施工（一）桩基人工挖孔地质基本情况:拟建场地位于某某县坝坨、乌江河岸，原始地貌为乌江河一级沉积阶地，高于乌江河约15m。场地东高西低，南高北低。场地比较平坦。上覆为第四系素填土、粉质粘土层以及砂砾石层，下伏基岩为志留系下统龙马溪组砂质泥岩。岩性为灰色、深灰色浅中厚层状砂质泥岩。 场地内浅部为第四系土层：素填土：上部有薄层耕植土，下部由碎石、粉质粘土等组成。整个场地均有分布，厚度变化大，钻探揭露厚度为0.6m1.3m。 粉质粘土：杂色，以粘土为主，含少量铁锰质氧化物，湿度为湿，可塑状态。全场地有分布，厚度较厚，钻探揭露厚度为12.816.3m。砂砾石层：杂色，砾石直径约120cm，成分为砂岩、灰岩等，磨圆度中等。其中砾石占10%左右，粗砂占20%左右，细砂占20%左右，粘土约占45%，结构松散。钻探揭露厚度为1.02.7m。基岩为志留系下统龙马溪组，岩性为灰色、深灰色薄中厚层状砂质泥岩 。 整个场地均有揭露，基岩面起伏较大，埋深 11.015.0m。中风化砂质泥岩呈灰色深灰色，该层揭露厚度0.2mm6.2m，钻探取出岩芯呈短柱状、少量柱状，钻探岩芯采取率7080%之间，大于10的岩芯采取率多在3037%，属较破碎岩体。场地岩石为较软岩，完整程度属较破碎，因此场地岩体基本质量等级为级。中风化泥岩作为基础持力层。（二） 编制依据1、规范规程建筑桩基技术规范（JGJ942008）钢筋焊接及验收规程（JGG182003）施工现场临时用电安全技术规范（JGJ462005）2、施工图及其它有关的施工图工程地质勘查报告同类工程施工经验和累计的成熟技术成果，可以利用到本工程施工的各类资源。（三） 施工准备1、场地准备整个场地未平整到位,高低不平特别是一号教学楼位置地势较低并且此外邻近有一条小河通过.该处为淤泥烂田.长期积水.其余各栋位置经试挖深两米左右即见水,经分析为雨水过多或小河渗水造成砂土含水量较高，虽然水量不大但因该地质为粉质粘土,经水泡即会成为淤泥、流砂。所以施工时一定要提前做好抽水和淤泥、流砂的施工措施。平整场地地清除桩基范围的高空、地面地下障碍物，并做好排水措施。 根据本工程的实际桩位情况，按“从整体到局部、逐栋施工的原则”进行桩基的位置放样，从1号3号教学楼位置往食堂、宿舍楼方向进行。采取同排桩位跳开挖孔进行统筹施工，进行孔位的标高放样时，应及时对放样的标高进行复核。采用全站仪准确放样各桩点的位置，使其误差在规范要求内。根据设计要求，本工程采用人工挖孔桩形式。人工挖孔桩具有施工过程直观、工程质量较钻孔桩易于控制等特点，因而大直径桩施工中为首选施工工艺，但在目前工程实践中，主要在地下水位以上，孔深不大的情况下，才采用人工挖孔桩。通过在承包的多个项目总结的经验，同时也因本地区地下水位较低的情况，我单位人工挖孔桩施工，已经有成熟的施工经验。2、施工技术方法及措施（1）在施工之前做好充分的施工机具和准备工作：工人使用的铁锹、吊运土方的小桶、钢丝吊绳、安全帽、上下扶梯等施工用具。同时还要准备好空压机、潜水泵、送风机等施工机械。见下表：人工挖孔桩主要设备机具表：序号名称规格、型号单位数量备注1潜水泵50、80台20意外排水2空压机185KW台10剔凿3鼓风机CZR 3.2m3/min套15送风4手动提升架台30渣土吊运5人工挖孔桩安全防护用品表序号名称规格、型号单位数量备注1安全绳长度20米以上根30上下井2口罩幅50防尘，防臭3防毒面具幅30防毒4安全帽顶50施工5钢管48×3.5米600防护架6彩条布平米300防雨7低压电灯个30孔内照明8抽水软管50米300抽水，送风9绝缘雨靴双30井下作业10PVC管DN100米200排水11PPR管DN40米超声波检测（四）挖孔桩基础施工由于该工程地理位置相对较低，背面为山坡。高处地方的水都要流入该工程场地。为达到正常施工，做到有组织排水。孔桩或者独立基坑开挖以前，在每栋建筑物位置作砖砌M5水泥砂浆砌页岩砖240厚、高1200、长宽1000、砖内侧用1：2水泥砂浆抹灰沉砂池,集中用200PVC管将现场的水流排至排水沟，由排水沟流排到集水井内（沉淀池）;在涌水量大,排水困难时,可将较深的孔作为积水井,集中排水,待附近桩填心后再填积水用的桩。1、施工工艺流程:放线挖第一节桩孔土石方复核十字轴线再进行扎筋支模、浇井圈及第一节砼护壁拆模在护壁上投测标高及桩位十字轴线搭设垂直运输架、防雨棚，安装滑轮、吊土桶、安全围栏、通风设施第二节桩身挖土石方清理孔四壁，校核桩孔垂直度和直径扎筋支模浇第二节砼护壁重复第二节挖土石方、扎筋支模、浇砼护壁工序，循环作业至设计深度对桩孔位置、直径、深度、持力层进行检查验收清理虚土、排除孔内积水验孔封底、安装钢筋笼钢筋检查验收浇灌桩身砼。2、 挖孔桩定位放线、井圈按照设计图纸，首先进行场平施工,利用场平机械将场地平整至桩顶设计标高,若形成基坑则在边坡处设防护架,详见安全措施,场平完成后再根据基础施工图进行逐个桩孔的定位、放线。在各桩基础线放好后，对轴线再进行复核，合格后上报监理复测，确认各桩轴线已符合要求后，才能动工开挖。为达到控制各基础轴线准确和预防地面水、土石进入桩孔内。在挖孔桩孔边，地貌起采用钢筋混凝土井圈，高为300。将轴线投测到井圈面上，并用红油漆作标识。将该桩的地貌标高用红油漆标注到井圈(挡水线)表面上。施工现场管理人员须及时与建设单位人员一道办理井圈施工的验收与签证工作。具体做法如11页图所示。在基础开挖时首先根据地质勘察资料和施工图纸初步确定最深的基础，先从此部位开挖，以满足设计的刚性角要求。实际开挖过程中局部可能有较深的基坑，再据实际进行调整开挖的深度以满足基础刚性角的设计要求（两相邻基础底连线与水平之间的夹角不大于45度）。3、 挖孔方法1）东面村民房屋地面高于拟建学校现自然地面几米, 挖孔时靠民房一侧的二三排孔位间隔开挖,待第一次开挖的桩填芯后再开挖第二批桩孔,直到全部施工完成。2）挖土由人工从上到下逐层用镐、铲进行，遇坚硬土层及孤石用锤、钎破碎，挖土次序为先中间后周边，按设计桩直径加两倍护壁厚度控制开挖截面，弃土装入吊桶内，吊桶须为皮桶，每次运量不得超过皮桶容重的2/3。石方开挖采用风镐或风钻施工，石方开挖顺序为先开挖四周，后进行中间开挖。钻开的石方必须经过破碎之后用吊桶吊出，严禁直接用吊索直接吊出。超过15米深孔，提升设备选用HCD0.5-6B型电动提升架，钢丝绳直径10mm，控制好起重量。少量地下水采取随吊桶将泥水一起吊出，大量积水用软管抽水泵或潜水泵抽出。孔内照明采用低压12V照明。如在开挖过程中发现特殊情况应及时通知相关单位人员到施工现场共同协商解决。挖出土石方吊运至基础以外的空地上，土石方需要外运的人工上车、自卸汽车运出施工现场堆放到建设单位指定地点。当土方、岩石开挖完毕之后进入中风化泥岩时，挖孔桩须进行扩大头开挖。在进行扩底时，要严格按照施工图所确定的扩大头尺寸（约为0.25桩径）进行扩底开挖，挖扩底桩应先将扩底部分圆柱体挖好，再按设计扩底部位的尺寸、形状自上而下凿古。检查验收：成孔后必须对桩身直径、孔底标高、桩位中心线、井壁垂直度等报监理验收，合格后做好施工记录。为防止雨水流入桩内，在各桩上方搭设遮雨棚，并利用遮雨棚架作桩内轱辘吊渣。雨棚架采用48钢管搭设，雨棚顶部采用彩条布防雨。4、 护壁施工（1）为防止桩孔土体塌滑和确保施工中操作安全，土方层按1
