人工挖孔桩安全专项施工方案1.doc

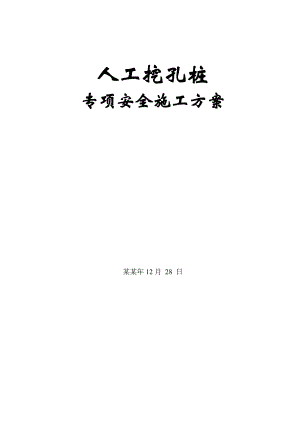

人工挖孔桩专项安全施工方案某某年12月 28 日目 录第一节 工程简介-3第二节 编制依据-3第三节 工程地质概况-3第四节 施工总体安排-4第五节 施工准备-4第六节 管理人员、劳动力人员及机械设备配备-5第七节 施工进度安排-6第八节 施工放样-7第九节 人工挖孔桩施工-7第十节 保证质量的技术措施-15第十一节 雨季施工的工作安排-17第十二节 安全生产和施工安全措施-18第十三节 人工挖孔桩施工中的安全事故及预防措施-25第十四节 本工程事故应急准备和响应预案-26第十五节 现场文明施工-28第一节 工 程 简 介基本概况第二节 编制依据一、编制依据 本施工组织设计的编制依据有：1、某某县商贸物流中心岩土工程勘察报告 某某市工程勘察院；2、人工挖孔桩基础施工图 广东建筑艺术设计院有限公司；3、建筑桩基技术规范 (JGJ942008)；4、建筑基桩检测技术规范 (JGJ1062003)；5、混凝土结构工程施工质量验收规范 (GB502002)；6、建筑施工高处作业安全技术规范 （JGJ80-91）；7、施工现场临时用电安全技术规范 （JGJ46-2005）；8、建筑机械使用安全技术规程 （JGJ33-2001）；9、建筑工程施工现场供用电安全规范 （GB50194-93）；10、建筑工程施工质量验收统一标准 （GB 50300-2001）；11、建筑施工安全检查标准 （JGJ59-99）；12、建设部200987号文；13、国家建设建筑工程质量验评标准及建筑施工安全生产、文明施工达标有关规定；二、 编制目的为本工程施工组织、管理、技术及施工措施提供纲领性的文件，用以指导基坑工程中各主要分部分项工程的施工以及其他关联项目的施工管理，确保优质、快速、安全、文明地完成本工程的施工任务。第三节 工程地质概况根据某某市工程勘察院出具的某某县商贸物流中心岩土工程勘察报告地质报告资料显示，本工程场地土层岩性及水文地质条件如下：地基土构成与特征：本工程场地主要持力层地层岩性分析自上而下一次为：勘察场地岩土层主要为人工填土层和中生界早白垩纪徽州组强风化粉砂岩二层，具体特征如下：1、人工填土(Qml)(1)、素填土：(地层代号)：以红色为主，灰黄色、灰褐色，稍湿，松散，成分为耕植土、全风化泥岩、砂岩、风化的残积土、少量粉土和角砾等。最薄处为0.30米，最厚处为8.00米，平均厚度为1.37米。层面标高129.16150.46米，平均层面标高136.43米。该层力学性能差，承载力低，呈高压缩性。2、中生界早白垩纪徽州组(K1H)(1)、强风化粉砂岩(地层代号)：紫红色，岩芯较软，手捏易碎，顶部手搓呈土状，往下岩性逐渐变硬，风化强度减弱。往下逐渐过渡至中风化岩，层面最高处标高为148.86米，层面最低处标高为125.60米，平均标高135.09米。该层承载力高，呈低压缩性。第四节 施工总体安排本工程作为一个分项工程包括了2个施工项目：人工挖孔桩及排水系统施工项目。要保证施工的顺利进行，要确保人工挖孔桩的顺利施工，首先是抓好现场布置，进而紧抓本基桩工程人工挖孔桩的施工。根据以上的原则，各分部分项工程必须按照流水作业模式施工，并使劳动力和机械设备最大限度地保证关键部位施工的需要。施工总体安排考虑以下几方面因素：一、公司管理方面的考虑我司将会在进场前第一时间组成项目经理部，项目经理部主要人员都是参加了多个工程管理的技术人员，对类似工程情况比较熟悉。二、进行材料采购摸底，力求全面了解所需材料的市场情况和质量要求，确保工程质量。三、协调与其他单位的关系，全心全力，保证本人工挖孔基桩工程的顺利进行。第五节 施工准备一、技术准备1、组织施工有关人员熟悉图纸，进行技术交底和进行图纸会审；2、进行详细施工组织设计，编制关键工序和特殊工序的施工方案；编制施工作业计划、施工质量和成本控制目标；提供劳动力、机械设备、原材料和用款计划；3、进行原材料的调查、复检和试验工作。4、编制各工序的施工作业指导书，做好层层的交底工作。二、劳动力组织和机械设备准备1、建立以项目经理部为核心的施工管理机构，定岗定员，建立施工项目管量工作体系，编制施工管理规划，确定管理点和工作流程图；2、按照施工进度的要求，以专业队的形式配足劳动力，技术工种以技术工人为主，配以普通工；所有的施工工人进场后均需进行技术交底和岗位培训；3、按照施工工种的要求，配足机械设备，这些设备必须是完好的，在进场前做好维修和保养，保证机械设备高度的完好率。三、物资材料的准备1、编制材料需用量计划，并根据计划提前落实材料的订货，按计划组织进场。 2、各种原材料必须提出厂合格证，并根据规范做好送检工作，把好原材料质量关。3、进场材料按施工总平面布置图安排的地点堆放，保证堆放整齐，施工现场道路畅通，场地整洁。四、修建临时设施的准备1、根据建设单位指定的用地范围，按照紧凑、适用、安全、经济和少占地的原则，作好水、电、施工道路和临建房屋的设计布置工作；2、组织劳动力先行临建工程的施工，以最快的速度做好三通一平满足开工的要求。第六节 管理人员及机械设备配备本着科学管理、精干高效、结构合理的原则，为了达到 合格 工程目标的实现，有目标、有秩序、优质高效完成本工程，我们将配备选配具有开拓精神，施工经验丰富，服务态度良好，勤奋实干的以工程师为主的工程技术和管理干部组成。项目经理部管理人员名单表1；主要施工机具一览表见表2。表1 项目经理部核心管理人员名单 岗 位姓 名职 责 范 围项目经理负责项目全面管理工作技术负责人负责施工技术管理工作施 工 员具体负责现场施工管理安 全 员负责项目的安全检查管理安 全 员负责项目的安全检查管理质 检 员负责工程的质量、监督资料员材料员 表2 主要施工机具一览表序号名称规格单位数量备注1汽车吊8T辆1安装钢筋笼用2钢筋加工机械套1开工前进场3空压机1 M3台4开工前进场4风镐（配风管）把10开工前进场5手动摇轮机套8或电葫芦开工前进场6模板套8开工前进场7应急软爬梯10M套8开工前进场8水泵1、2台10开工前进场9砼振捣棒台6开工前进场10砼搅拌机台2开工前进场11手推车辆10开工前进场12测量仪器套1开工前进场备注：其他自制设备、工具：吊桶、钢模、串筒、井上防护栏、板等；安全帽、安全带等配套购置。按照施工进度计划以上施工机械、设备提前2天进行机械、设备的安装和试运转，以保证施工期间的完好率。在本工程的施工中，我们将以充足的、最先进的机械设备和方法去组织施工，加强管理，做好机械设备的调配和备足零配件。 第七节 施工进度安排一、施工进度安排1、根据人工挖孔桩基桩的施工条件,按照施工顺序的要求,将工程分人工挖孔桩及排水系统二个作业队施工；2、人工挖孔桩施工作业都为8个小时制施工；3、按人工挖孔桩施工规范要求跳挖施工。第八节 施工放样一、测量放线 1、开工前，检测经纬仪和钢尺，尽可能减少测量误差。 2、以甲方提供的坐标系统建立平面控制网，通过精确测量，保证平面控制网的尺寸，角度符合规范要求，测距精度不低于20秒。3、设立平面控制点的标桩大样图见下图所示。平面控制点样图标桩周围设栏保护，并设醒目标志，标桩保存存到工程竣工以后。 4、根据平面控制网测放轴线 根据现场条件，结合其它放线方法，准确快捷测放整个工程的轴线，保证工程的施工进度。 5、验线 轴线经自检合格后，提请主管领导及有关部门通知甲方验线，在收到验线合格通知后，方可正式使用。 首先测放线定位控制点。先放线定出范围，然后再根据这些控制点依次引出轴线位置，并在两边用铁桩固定。根据图纸和现场轴线可确定每根桩的桩位，并用40cm长直径10钢筋固定桩位中心，并用白粉根据桩径围护桩位。轴线和桩位全部根据图纸确定后，进行复查，然后会同监理工程师及有关单位代表，按设计尺寸复核、验收、签证，做好资料记录。第九节 人工挖孔桩施工一、 概述本工程考虑施工安全问题，人工挖孔桩施工开挖面按现有地面进行施工。设计基桩人工挖孔桩是由人工挖孔到预定的深度，成孔后放入钢筋笼，灌注混凝土至设计标高从而形成灌注桩的施工方法。二、 施工流程挖孔桩施工工艺流程图如下布放桩位，组织测量验收排水沟砌筑，排水、照明设备安装挖土、护壁支模浇砼终孔验收桩钢筋笼制作安装封桩底隐蔽验收浇捣桩芯混凝土验 收抽芯、超声波检测人工挖孔桩施工流程1、 施工方法施工准备（1）开工前，组织电工架设人工挖孔桩施工用电线路及给水管线，安装总分配电箱，确保用水、用电正常。（2）组织泥工、杂工开挖和砌筑排水沟，构成网状的排水系
