五星级酒店水电施工方案.doc

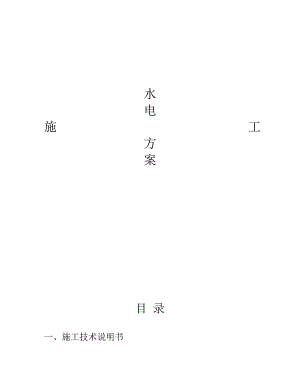

水 电 施 工 方 案目 录一、施工技术说明书1、工程概况2、施工准备3、施工方案二、施工进度计划三、现场施工管组织结构及管理人员职责四、安全、消防、季节施工措施五、文明施工及产品保护措施第一章 工程概况工程范围：按业主提供弘雅酒店室内给排水安装工程、电气照明安装工程、电力和设备安装，等电位工程全套施工图纸和双方签证施工合同全部内容。工程质量要求：达到现行国家颁发的施工及验收规范和质量标准。第二章 施工准备1、 临时设施：根据现有的临时的设施，安排好人工的临时宿舍，选择好堆放材料与工具的仓库，按照现场电工的要求，接好临时机械的用电。2、 劳动力安排：根据施工进度要求，合理安排的人员进场施工。3、 技术准备：、认真学习、熟悉施工图纸，理解设计的意图，搞好图纸会审；、编制施工方案和施工操作要点，对可能出现问题的部位和工序提出注意事项和措施，对关键工序有专门的单项施工方案；、由公司工程部，进行技术交底，技术交底的内容为：图纸交底、施工组织设计交底、设计变更和洽商交底、分项工程技术交底，以明确施工意图；克服质量通病，确保工程优良； 、对工人岗前进行安全教育与安全交底。第三章 施工方案根据该工程的实际情况，我公司计划把本水电项目工程分为室内给水安装工程、室内排水安装工程、低压电气系统和防雷工程四个施工分部工程进行施工。第一节 主要施工方法的选择一、室内给水工程1、材料选择：室内给水管为304薄壁不锈钢管2、施工顺序：室内给水系统：安装准备预制加工泵房机械设备及配管安装钢制生活水箱制作与安装干管安装立管安装(水表、阀门)支管安装管道试压管道水冲洗配水设备安装管道防腐和保温。二、室内排水工程1、材料选择：室内排水管道采用柔性接口铸铁排水管，法兰式接头。根据施工图纸预埋管道穿剪力墙与梁的防水套管。2、施工顺序:室内生活排水系统：防水套管安装安装准备管道预制干管安装立管安装横管安装器具连接管安装闭水试验卫生器具安装系统调试、验收。三、低压电气安装1、材料选择：本电气安装工程线管采用热电镀铁线管，桥架为镀锌桥架。低压开关柜向各层电箱供电采用低压封闭式母线槽。需要暗敷的电线管，施工时按施工图纸要求进行施工。(2)、施工顺序:安装准备线管、线槽安装 线路各种电线、电缆与母线槽敷设 电线电缆绝缘电阻测试电箱、开关、插座安装灯具安装 系统调试、开通。四、等电位工程1、材料选择：施工完毕，要及时绘好竣工图与隐蔽工程签证记录。2、施工顺序:安装准备基础防雷接地安装 避雷引下线安装 避雷网安装避雷针安装接地装置系统调试。第二节 室内给水工程室内给水工程干管、立管采用304不锈钢管。一、安装准备1、认真熟悉图纸。根据施工方案决定的施工方法和技术交底的具体措施做好准备工作。参看有关设备图和装修建筑图，核对各种管道的坐标、标高是否交叉，管道排列所用空间是否合理。有问题及时与设计和有关人员研究解决，办好变更洽商记录。2、配合土建预留、预埋。安装图上有的而土建图上未设计的，由安装单位负责配合土建预留、留埋，但开工前应与土建协商划分清楚，明确各自的范围与责任，以免发生错误和遗漏。在配合土建预埋作业中，要进一步核对位置和尺寸，确认无误后，经土建、安装双方施工人员与监理公司的现场监理工程师办理签证手续，再进入下一道工序。在浇灌混凝土过程中，安装单位要有专人监护，以防预埋件移位。管道穿地下室剪力墙、基础、梁、楼板，配合好土建预埋防水套管。3、管位确位。确定管道位置要先了解和确定干管的标高、位置、坡度、管径等，正确地按图纸（或标准图）要求的几何尺寸制作并埋好支架或挖好地沟。等支架牢固（或地沟开挖合格）后，方可以安装。立管用线附吊挂在立管的位置上，用“粉袋”（灰线包）在墙上弹出垂直线。依次埋好立管卡。凡正式建筑物的管道固定支架不准使用钩钉。二、预作加工管道安装一般采用就地加工安装。如果是几何尺寸相同的成批的管段，场地加工困难，也可采用集中加工再到位安装。管道安装中，要预先对管段长度进行测量，并计算出管子加工时下料尺寸。按设计图线画出管道分路、管径、变径、预留管口、阀门位置等施工草图，在实际安装的结构位置上做上标记，按标记分段量出实际安装的准确的尺寸，记录在施工草图上，然后按草图测得的尺寸算出管段的下料长度，之后进行断管、套丝、上管件、调直、校对，按管段分组编号。管子下料长度要除去阀件和管件的占用长度，并加上螺纹拧入配件内或插入法兰内的长度。1、管道下料方法：锯割：即用手锯切断钢管。在使用细齿锯条时，因齿距小，只有几个锯齿同时与管壁的断面接确，锯齿吃力小，而不致卡掉锯齿，较省力，但切割速度慢，用于切断DN40 以下的管材。使用粗齿锯条时，锯齿与管壁面接触的齿数较少，锯齿的吃力量大，容易卡掉锯齿，较费力，但切割速度快，适用于DN50150 的钢管。为了防止将管口锯偏，可在管壁上预先划好线。划线一般用整齐的厚纸板或油毡样板紧紧包裹在管壁上，用石笔或铅笔在管子上沿样板画一圈又即可。切断时，锯条应保持与管子轴线垂直，才能使切口平直。如发生锯偏时，应将锯弓转换方向再锯。锯口要锯到底部，不应把剩下的一部分折断，以防管避变形。使用电锯切割时，将管子固定在锯床上，锯条对准切割线即可切断。磨割：使用砂轮切割机切割，工效比手工锯割可提高10以上。切断管子断面光滑，但飞边要用锉刀除去。刀割：用管子割刀切断管子，一般用切割DN50以下的管子。切断的管子断面较平直，但缺点是受挤压管径缩小，因此须用铰刀刮去其缩小部分。气割：利用氧气乙炔焰切割，一般用在DN100以上的钢管上，但镀锌钢管不充许用气割。不论采用哪种方法切割管子，基切口表面都应平整，不得有裂纹、重皮。如有毛刺、凹凸、缩口、熔渣、氧化铁、铁屑等都应清除。切口平面偏差为管径的10%，但不得超过3mm。三、泵房机械设备与配管安装1、水泵安装：本工程给水加压设全自动生活供水设备一套（按设计要求配备）；供水设备压力开关设定值为0.08Mpa.所有水泵的基础均高300,须待水泵定货后根据水泵地脚螺栓的尺寸现场捣注及预留螺栓孔。生活变频调速供水设备水泵与气压罐底座自带槽钢，安装时把槽钢直接安装在基础面上找平即可。应做防震措施。水泵在安装过程中，应同时填写“水泵安装记录”并做好一切验收手续。2、水泵配管：配管时，管道与泵体连接不得强行组合连接，且管道重量不能附加在泵体上。水泵一般采用自灌式吸水，吸水管应加减振器。加压泵可不设减振装置，但恒压泵应加减装置，进出水口加防噪声设施，水泵出口宜加缓闭式止回阀。水泵配管安装顺序为止回阀，阀门依次与水泵紧牢，与水泵相接配管的一片法兰先与阀门法兰紧牢，用线坠找直找正，测量出配管尺寸，配管先点焊在这片法兰上，再把法兰松开取下焊接，冷却后再与阀门连接好，最后再焊与配管相接的另一管段。所有水泵出水管均在蝶阀与止回阀之间的短管上设压力表一个。止回阀前亦安装压力表一个。配管法兰应与水泵、阀门的法兰相符，阀门安装手轮方向应便于操作，标高一致，配管排列整齐。3、试运转： 试运转前的检查：驱动装置已经过单独试运转，其转向应与泵的转向一致；各紧固件连接部位的紧固情况，不得松动；润滑状况良好，润滑油已按规定加入；安全保护装置是否齐备、可靠；盘车灵活，声音正常； 无负荷试运转：全关闭入口阀门，全关闭出口阀门；开启泵的传动装置，运转13分钟后停车；无负荷运转的标准：1、运转中无不正常的声响，2、各紧固部分无松动现象，轴承无明显的升温。 负荷试运转：负荷试运转应由建设单位派人操作，安装单位参加。在无负荷试运转合格后进行。负荷试运转的合格标准是：设备运转正常，系统的压力、流量、温度和其它要求符合设备文件的规定；泵运转无杂音；泵体无渗漏；各紧固部件无松动；滚动轴承温度不高于750C，滑动轴取温度不高于700C；轴封填料温度正常，软填料宜有少量渗漏（每分钟不超过1020 滴）；电动机的电流不超过额定值；安全保护装置灵敏可靠；设备运转振幅符合设备技术文件规定或规范规定；试运转后（在设计负荷下连续不应小于2 小时），应做好下列工作：关闭出、入口阀门和附属系统阀门；放尽泵内积水；采取保护措施，将试运转过程中的记录整理好填入“水泵试运转记录”表，并做好一切验收手续。四、管道安装管道安装应结合具体条件，合理安排顺序。一般为先地下、后地上；先大管后小管，先主管、后支管。当管道交叉中发生矛盾时，应小管让大管，给水管让排水管，支管让主管。（一）干管安装：干管安装时，首先确定干管的位置、标高、管径、坡度、坡向等。正确地按图示位置、间距和标高确定支架的安装位置，在安装支架的位画出长度大于孔径的十字线，然后打膨胀螺栓固定支架。水平支架位置的确定和分配可采用以下方法：先按图纸要求测出一端的标高，并根据管段长度和坡度定出另一端的标高，两段标高确定之后，再用拉线的方法确定出道中心线（或管底线）的位置，然后按图纸要求或下表的规定和分配管道支架。钢管管道支架的最大间距公称直径1520253240506580100125150200支架最大间距（m）保温管1.5222.533444.5567不保温管2.533.544.55666.5789.5管道支架一般在地面制作，支架上的孔眼宜在钻订钻孔，若钻孔有困难可采用气割，但必须将孔洞上氧化物清除干净，以保证支架的洁净美观和安装质量。支架下料宜采有锯断的方法，如用气割保证美观和质量。干管安装，一般可在支架安装完毕后进行。可先在主干管中心线上定出各分支主管的位置，标出主管的中心线，然后将各主管间的管段长度测量记录并在地面进行预制和预组装（组装的长度以方便吊装为宜），预制时同一方向的主管应保证在同一直线上，且管道的变径应分出支管之后进行。组装好的管子，应在地面进行检查有无歪斜扭央，如有则应进行调直。上管时，应将管道滚落在支架上，随即用预先准备好的U 型卡将管子固定，防止管道滚落伤人。干管安装后，还应进行最后的校正调直，保证整根管子水平面和垂直面都在同一直线上，最后将管道固定。给水管安装时，一般从水箱开始操作，总进口端头加好临时丝堵以备试压用，把预制完的管道运到安装部位按编号依次安装，安装完后找直找正，复核甩口的位置、方向及变径无误，所留管口要加临时丝堵。（二）、立管安装（水表、阀门）：1、立管安装：首先根据图纸要求或给水配件及卫生器具的种类确定支管的高度，在墙面上画出横线；再用线坠吊在立管的位置上，在墙上弹出或画垂直线，并根据立管卡的高度在垂直线上确定出立管卡的位置并画出好横线，然后再根据所画横线和垂直线的交点打洞栽管卡。立管管卡的安装，当层高小于或等于5m时，每层须装一个，管卡距地面为1.5m1.8m；层高大于5m,每层不少于两个，管卡应均匀安装。（特殊情况除外）成排管道或同一房间的立管卡和阀门等的安装高度应保持一致。管卡上好后，
