云谷路站土方开挖施工方案.doc

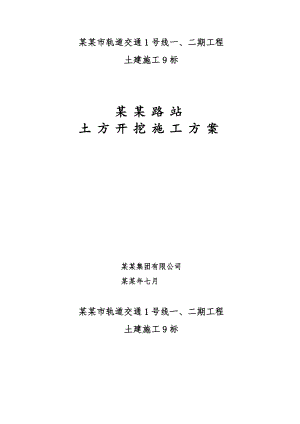

某某市轨道交通1号线一、二期工程土建施工9标某某路站土方开挖施工方案 某某集团有限公司 某某年七月某某市轨道交通1号线一、二期工程土建施工9标某某路站土方开挖施工方案 编 制： 审 核：批 准：目 录第一章 概述11.1 编制依据11.2工程概况11.3工程地质21.3.1各土层情况及试验数据21.3.2不良地质作用31.3.3特殊性岩土31.3.4工程地质剖面图41.4 水文条件41.4.1地表水41.4.2地下水5第二章 施工总体部署62.1 总体进度计划62.2主要材料计划62.2.1物资保障措施62.2.2物资供应计划62.3主要设备计划62.3.1主要施工机械配备情况62.3.2主要试验、测量、质检仪器设备表72.4劳动力计划72.4.1安全生产管理人员配备72.4.2安全生产管理人员岗位职责82.4.3基坑施工的特殊工种配备82.4.4特殊工种岗位职责82.4.5施工生产人员配备情况8第三章 某某路站土方开挖方案103.1某某路站围护结构设计概况103.2某某路站基坑开挖条件123.3某某路站基坑开挖原则123.4某某路站土方开挖方法133.4.1开挖概述133.4.2土方开挖步骤143.5某某路站土方开挖检验标准163.5.1土方开挖检验参数标准163.5.2钢支撑检验参数标准17第四章 基坑开挖应急预案184.1成立应急领导小组184.1.1 应急救援领导小组184.1.2 应急处理组织机构194.2 应急材料准备214.3 应急措施224.3.1 基坑开挖施工可能出现的应急事故224.3.2 基坑开挖要做的预防措施224.3.3 基坑开挖出现事故的抢救22第五章 保证措施245.1 质量保证措施245.2 施工安全保证措施275.2.1 思想保证措施275.2.2 现场安全保证措施285.2.3 主要施工项目安全保证措施295.2.4 安全资料保证措施33第一章 概述1.1 编制依据某某市轨道交通1号线一、二期工程土建9标招标文件及相关资料；某某市轨道交通1号线一、二期工程土建9标施工图设计某某路站主体围护结构图纸；某某市轨道交通1号线一、二期工程土建施工9标实施性施工组织设计；表1-1 所示各施工规范、验收标准及地方法规；表1-1施工规范、验收标准及地方法规一览表 序号名 称版本与编号备注1建筑基坑支护技术规程JGJ 120-20122地下铁道工程施工及验收规范GB50299-1999（2003年版）3城市轨道交通岩土工程勘察规范GB50307-20124锚杆喷射混凝土支护技术规范GB50086-20015建筑与市政降水工程及验收规范JGJ/T 111-986建筑地基基础施工质量验收规范GB50202-20027建筑与市政工程施工现场专业人员职业标准JGJ/T25020118城市轨道交通质量安全检查指南（试行）建质201268号9钢筋焊接及验收规程JGJ18-201210钢筋焊接接头试验方法JGJT27-200111建筑边坡工程技术规范GB50330-200212混凝土结构工程施工质量验收规范GB50204-2002(2011版)13建筑变形测量规范JGJ/8-200714建筑施工起重吊装工程安全技术规范JGJ276-201215建筑施工安全检查标准JGJ59-201116建筑机械使用安全技术规程JGJ33-201217建筑施工高处作业安全技术规范JGJ80-911.2工程概况某某路车站位于某某路和庐州大道的交叉口，沿着庐州大道布置。车站基坑开挖深度为1113.7m。车站采用12m岛式站台，为地下二层车站（局部地下一层）。最浅覆土0.90m，最深2.9m左右。在车站大里程端设置事故列车待避线。车站全长468.5m，包括两组风亭，九个出入口。某某路站北端连接段为暗挖区间；某某路站南端端头井将作为盾构的调头井。某某路为既有道路，庐州大道、鄱阳湖路以及成都路均为规划道路。本站主体、风道及出入口推荐采用明挖法施工。某某路总建筑面积22400，主体面积17584.6，出入口通道面积2261.1，附属及设备用房面积2554.3。车站主体基坑开挖深度10.0m13.7m,围护结构采用8001300钻孔灌注桩+内支撑的形式，桩间采用挂网喷射混凝土支护。车站附属结构主要采用600钻孔灌注桩，桩间距1100mm，桩间采用网喷混凝土支护。详见某某路站平面布置图(图1-1)。图1-1 某某路站平面布置图1.3工程地质1.3.1各土层情况及试验数据根据钻探资料及室内土工试验结果，按地层沉积年代、成因类型，将本工程沿线勘探范围内的土层划分为人工堆积层、第四纪沉积层、白垩纪基岩三个大层，按照地层岩性及其物理力学性质进一步划分为五个岩土分层，各层土的工程特征详细如下：人工填土层：粉质粘土填土层：灰褐色，松散稍密，以粉质粘土为主，含砖渣、植物根系。第四纪全新世冲洪积层：粘土层：黄褐色褐黄色，硬塑，中压缩性，含氧化铁、少量铁锰结核及灰白色高岭土，断面粗糙，干强度高，该层连续分布，地基承载力特征值fak可达200kPa，土体抗剪强度为43kPa，内摩擦角为12°。第四纪晚更新世冲洪积层：粘土层：棕黄色褐黄色，硬塑，中压缩性，含氧化铁、少量铁锰结核及灰白色高岭土，断面粗糙，干强度高，该层连续分布。地基承载力特征值fak可达220kPa，土体抗剪强度为47kPa，内摩擦角为13°。粘土层：棕黄色褐黄色，硬塑，中压缩性，含氧化铁、少量铁锰结核及灰白色高岭土，断面粗糙，干强度高，该层连续分布。地基承载力特征值fak可达240kPa。土体抗剪强度为50kPa，内摩擦角为12°。白垩纪基岩：全风化泥质砂岩层：棕红色，密实，湿，结构已完全破坏，呈砂土状，手捏易碎，遇水软化。地基承载力特征值fak可达230kPa，土体抗剪强度为25kPa，内摩擦角为20°。强风化泥质砂岩3层：棕红色，泥质胶结，岩芯呈短柱状，结构可辨，主要矿物成分为石英、长石等，敲击易碎，遇水易软化崩解。1.3.2不良地质作用拟建标段位于某某市滨湖新区，地貌属南淝河二级阶地，根据地域资料、某某市轨道交通一号线一期工程地质灾害危险性评估报告和本次勘察结果，拟建场地无断裂构造经过，也无泥石流、崩塌、地裂缝等不良地质作用。1.3.3特殊性岩土拟建场地存在特殊性岩土，主要包括回填土、淤泥、膨胀土、风化岩。填土：厚度一般为0.53m，主要成分为粉质粘土填土层，松散稍密，成分复杂，力学性质差异大，稳定性差。淤泥：分布在沿线水塘底部，淤泥厚度一般为0.50.8m，黑色，流塑，力学性质差，稳定性差。膨胀土：拟建场地分布的粘土层、粘土层、粘土层普遍具有弱膨胀潜势，具有显著的吸水膨胀和失水收缩的变形性能，及时在荷重作用下仍能浸水膨胀，产生膨胀压力，同时膨胀土还具有膨胀变形的可逆性，在吸水膨胀、失水收缩后，有再吸水再膨胀、再失水再收缩的特性，在反复膨胀收缩的过程中，能够产生较高的膨胀力，可能会引起地基、基坑边坡膨胀变形。风化岩：本场地分布的风化岩主要为全风化泥质砂岩层和强风化砂质泥岩3层，上述岩层均属泥质胶结，具有雨水易软化、崩解的特性。1.3.4工程地质剖面图图1-2 某某路站工程地质剖面图1.4 水文条件1.4.1地表水某某地区主要有南淝河、板桥河、二里河、十五里河。南淝河：古称施水，源于江淮分水岭大潜山余脉长岗南麓。东南流向，至夏大郢进入董铺水库，于大杨店南，出水库后，穿豪州路桥、经某某市区左纳四里河、板桥河、穿屯溪路桥至和尚口左纳二十埠河、至三汊河左纳店埠河、折向西南流，于施口注入巢湖，全长70km。二里河：某某市南淝河右岸的一条支流，流经南城区于雨花桥入南淝河，河道全长6.25km。十五里河：发源于某某大蜀山，向南流入巢湖，全长约25km。由于本区河流受地形控制明显，河道狭窄，坡降小、水位和流量变化迅速，河水流量又受降雨量的严格控制，季节性十分明显，表现为河水暴涨、暴落的特点，丰水期一遇特大暴雨，水位骤涨。地表水主要为沟水，主要受大气降水补给。1.4.2地下水某某地区地下水类型主要有上层滞水、第四系松散岩类孔隙裂隙水、基岩裂隙水。上层带水主要赋存于人工填筑土层中，水位不连续、变化幅度较大，主要接受大气降雨和地表水体的补给。第四系松散岩类孔隙裂隙水，类型分为潜水、弱承压水。潜水多分布在南淝河河床及河漫滩，含水层主要为砂土、粉土，埋深多在5.012.0m，年水位变化幅度约3.05.0m；承压水主要赋存于南淝河一级或二级阶地，含水层主要为深部的粉土、砂土，接受侧向径流补给，水量较丰富，承压水头多在5.0m以上，年水位变化幅度约1.03.0m。基岩裂隙水主要赋存于砂质泥岩中，具微承压性、水量较小、水位埋深多较基岩面高1.02.0m。地下水、地表水对混凝土结构有微腐蚀性，对钢筋混凝土结构中的钢筋在长期浸水条件下有微腐蚀性，在干湿交替条件下有微腐蚀性。第二章 施工总体部署2.1 总体进度计划某某市轨道交通1号线一、二期工程土建施工9标开工时间为2013年3月16日，竣工日期为2014年8月31日。按照市政府批文，某某路年底需主体结构完成并通车，因此需将某某路站北端头提前进行土方开挖，以满足年底通车要求。计划2013年7月25日进行某某路站北端头1-12轴土方开挖。2.2主要材料计划2.2.1物资保障措施通过招标选择合格材料供应商及成品、半成品供货商，严格考察其生产能力、供货能力、技术实力。提前做好材料、成品、半成品翻样、提料并委托加工。加强对材料的入场检验，严禁不符合要求的材料应用于工程，发现不合格品按有关要求及时清退，杜绝返工。加强进场材料的管理，合理规划存放场地及调剂材料使用，避免材料倒运及停工待料。2.2.2物资供应计划基坑工程施工时的主要材料是钢管支撑、型钢支撑、喷砼用骨料及水泥、桩间网喷砼的钢筋网片。材料配置如下： 表2-1拟投入基坑工程材料供应计划项目单位2013.72012.8钢筋t1010钢支撑t100100钢围檩t5050水泥t2020砂子m31020碎石m316.2502.3主要设备计划2.3.1主要施工机械配备情况本深基坑工程主要施工机械配置如下： 表2-2 拟投入基坑工程施工机械序号
