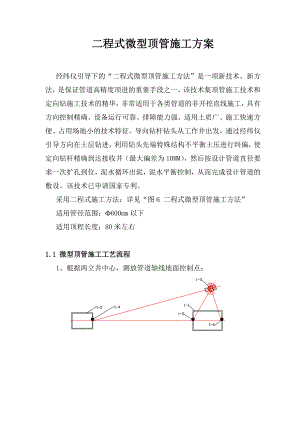

二程式微型顶管施工方案 经纬仪引导下的“二程式微型顶管施工方法”是一项新技术、新方法，是保证管道高精度顶进的重要手段之一，该技术集顶管施工技术和定向钻施工技术的精华，非常适用于各类管道的非开挖直线施工，具有方向控制精确、设备运行可靠、排障能力强、适用土质广、施工快速方便、占用场地小的技术特征。导向钻杆钻头从工作井出发，通过经纬仪引导方向在土层钻进，利用钻头先端特殊结构不平衡土压进行纠偏，使定向钻杆精确到达接收井（最大偏差为10MM），然后按设计管道直径要求一次扩孔到位，泥水循环出泥，泥水平衡控制，从而完成设计管道的敷设。该技术已申请国家专利。 采用二程式施工方法：详见“图6 二程式微型顶管施工方法” 适用管径范围：F600mm以下 适用顶程长度：80米左右1.1 微型顶管施工工艺流程 1、根据两立井中心，测放管道轴线地面控制点；2、将管道轴线引测到工作井下，安装洞口止水装置； 3、按经纬仪引导的管道设计轴线，高精度敷设先导钢管； 4、接收井中，安装洞口止水装置，安放导轨，联结泥水平衡扩孔机； 5、试运转，泥水循环出土正常； 6、管材分节下井，拖拉顶进，压注减摩浆液； 7、管道到达工作井，拆卸机头。特别说明：扩孔机头端面Ft由工作井中拉管机克服，管材中拉杆拉力Fr只需克服管材外围的摩擦力Fm，只要认真做好管外周浆套的压注工作，摩阻力是很小的。 先导钻头纠偏原理：通过经纬仪观察钻头中的光源镜面标记，纠偏过程如下：1.2二程式拖拉管施工机械选择主机：自制，专利产品 最大顶力：160吨 最大拉力：120吨 扭矩：8 KN*M 重量：4500公斤 钻头：土压不平衡 纠偏钻杆：特殊螺纹接， 可传递较大扭 矩和顶拉力表01 施工主要机械设备表机 械 名 称规格型号功率出厂时间数量新旧程度小计其 中拥有新购租赁高精度钻机 自制22KW1套1套70液压动力站 自制15KW1套1套80泥水平衡扩孔机 自制1套1套注浆管路设备 自制1套1套80泥水管路设备 自制1套1套80简易行车1台1台70螺杆泵4KW1台1台70污泥泵 2”5.5 KW*44台4台60拌浆筒 1m32只2只70 总计63 KW1.3管材选择我们对市场上塑料管材接口形式进行过调查，情况如表02示。 表02 塑料管材接口形式对比表名称接口形式接管时间接口强度密封性能UPVC实壁管粘接长，环境影响大不稳定不稳定承插短，快速受管材强度影响可靠UPVC波纹管承插短，快速低可靠HDPE波纹管承插短，快速高可靠HDPE实壁管焊接长高可靠热熔长高可靠HDPE工字管热熔长高可靠经过对比分析，承插口连接的UPVC实壁管、HDPE波纹管可应用于本工程的微型顶管施工。UPVC实壁管：根据投标答疑文件提供资料及对管材要求，选择“和隆公司”的管材如下：按国家标准GB/T10002.3-96生产排污管外径MM壁厚MM环刚度承口长度MM承口外径MM总长度M40011.78 kpa228465350014.68 kpa250585363018.48 kpa41072031.4工作井、接收井要求F400mm管道对井的尺寸要求：工作井平面尺寸：4000*2500mm长*宽接受井平面尺寸：4000*2500mm长*宽井的剖面尺寸及洞口结构：
