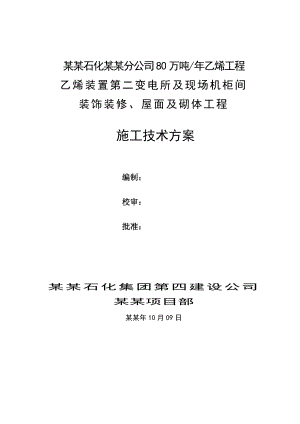

某某石化某某分公司80万吨/年乙烯工程乙烯装置第二变电所及现场机柜间装饰装修、屋面及砌体工程施工技术方案编制：校审：批准：某某石化集团第四建设公司某某项目部某某年10月09日目 录1 编制依据 12 工程概况 13 施工部署 24 施工工艺步骤及控制要求 35 质量标准和保证措施166 HSE保证措施 217 文明生产及施工措施278 记录的表格291 、编制依据1.1 设计文件1.1.1 某某石化工程建设公司设计文件，图号27982AR/27981AR-DW01/02/031.1.2 FCC质量体系程序文件1.1.3 工程场地现场实际情况1.2 标准、规范及有关技术规定建筑工程质量管理条例 建筑装饰装修工程质量验收规范 GB50210-2001；混凝土结构工程施工质量验收规范 GB50204-2002；建筑地面工程施工质量验收规范 GB50209-2010；砌体工程施工质量验收规范 GB50203-2002；屋面工程质量验收规范 GB50207-2002建筑工程施工质量验收统一标准 GB50300-2001；石油化工建设工程项目施工安全技术规范 GB50484-2008；石油化工建设工程项目交工技术文件规定 SH/T3503-2007；石油化工建设工程项目施工过程技术文件规定 SH/T3543-2007。2、 工程概况2.1工程简述本工程为中石化某某分公司80万吨/年乙烯工程乙烯装置第二变电所及现场机柜间装饰装修、屋面及砌体工程，其中包括砌体、楼地面、内装修、外装修、外墙保温、门窗、楼梯栏杆及防腐等分项工程，变电所及机柜间+0.200m以下采用MU10实心蒸压粉煤灰砖，M7.5水泥砂浆砌筑，+0.200m以上采用强度等级>A3.5级的蒸压加气混凝土砌块，M5.0专用砂浆砌筑，墙体厚度：外墙300mm，内墙及女儿墙200mm，屋面防水等级：机柜间及变电所为级，变压器室为级，机柜间钢筋混凝土外墙采用JZ-C（无机活性）浆料外墙外保温。设计单位：某某石化工程建设公司；监理单位：山东齐鲁石化工程有限公司；施工单位：某某石化集团第四建设公司。2.2工程特点及施工技术关键2.2.1工程特点乙烯装置第二变电所及现场机柜室装饰工程含有工序较多，施工繁杂、用工量大、工序之间交叉作业多、高空作业周期长且安全管理点大面广等特点。但业主要求工期紧，并且场地有限制，材料堆放及运输困难。2.2.2施工技术关键2.2.2.1脚手架的搭设及吊笼安装；2.2.2.2抹灰厚度及平整度的控制；2.2.2.3阴阳角抹灰直线控制；2.2.2.4砌体的垂直度及平整度控制；2.2.2.5施工中的安全、环保措施的选择；2.2.2.6 现场的文明施工；2.3本工程所含单位工程明细见下表：序 号建 筑 物 名 称占地面积(m2)建筑面积(m2)备 注01第二变电所1055190002机柜室7867863 、施工部署由于装饰装修和砌体工程所含工序繁杂，交叉作业多，施工周期长，施工时总体上按砌体工程、抹灰工程、门窗工程、吊顶和饰面砖工程、楼地面工程、涂刷工程、细部工程的顺序施工，在确需进行交叉作业的地方将合理组织施工，由专人负责施工。其中部分子分部工程将要组织平行施工。3.1劳动力需求及要求劳动力需求计划如下：序号工 种人数序号工 种人数备 注01管理人员807钢筋工502放线工208油工603抹灰工3509普工5004架子工1510机运工505木工1211电工206混凝土工812电焊工33.2主要设备、机具需用及要求主要设备、机具需用计划如下：序号机械、设备名称规 格 型 号单 位数 量备 注01水准仪DS3台202电焊机台403切断机WJ40-2台204弯曲机台105砂浆搅拌机台106机动翻斗车辆407台秤TGT-1000台108混凝土试模150×150×150套309砂浆试模70.7×70.7×70.7套210振动器台33.3进度安排本工程建筑物机柜间主体框架结构在九月中旬已施工完，第二变电所主体框架结构在十月中旬施工完，在经过主体验收后即可进行屋面及装饰装修工程，从十月初开始施工，在十二月三十日前经监理验收合格后把整个建筑物移交给安装。4 、施工工艺步骤及控制要求4.1施工工艺步骤4.1.1 抹灰工程施工工艺步骤：基层处理贴饼冲筋做护角抹底灰补洞修槽罩面层 4.1.2 门窗工程施工工艺步骤4.1.2.1 钢门窗、木门窗施工工艺步骤：洞口验收收装五金件装木门窗扇装玻璃璃装钢门窗、木门窗框4.1.2.2门窗施工工艺步骤：固 定装门窗框卸玻璃装固定片找中线补贴保护膜清理撕膜装门窗纱窗固清理撕纱窗五金件装玻璃填充、嵌缝、清理装窗台板4.1.3 吊顶工程施工工艺步骤：装主龙骨准备工作吊杆、埋件防腐装次龙骨吊杆安装饰面板安装、嵌缝 吊顶内管道、设备调试检查验收4.1.4 楼、地面工程施工工艺步骤4.1.4.1 水泥砂浆面层施工工艺步骤：压头遍基层清理压二遍贴饼冲筋结合层基层湿润养护第三遍压光4.1.4.2 地板砖面层施工工艺步骤：基层清理基层湿润抹找平层结合层粘贴面砖勾 缝清理表面4.1.5 涂料工程施工工艺步骤：4.1.5.1金属油漆：调和漆两道刮腻子红丹两度除锈清理4.1.5.2木件油漆：调和漆两道刮腻子底油一度表面清理 4.1.5.3 内外墙涂料：磨平修 补清理基层填补缝隙局部刮腻子刷 第 二 遍 涂料刷第一遍涂料4.1.6 外墙保温工程施工工艺步骤4.1.6 JZ-C（无机活性）浆料灰外墙外保温施工工艺步骤：涂界面剂清理墙体刷保温浆料二遍刷保温浆料一遍涂料面层施工刮腻子刷保温浆料三遍4.1.7屋面工程施工工艺步骤：抹找平层保温层铺设铺防水层弹线找坡基层清理隔热层施工保护层铺设4.2关键工序、重要工序的工艺控制要求序号质 量 控 制 点等 级备 注1抹灰工程质量检验B2刷浆工程质量检验B3门窗工程质量检验B4吊顶工程质量检验B5涂料工程质量检验B6玻璃工程质量检验B7饰面砖工程质量检验B8装饰材料出厂合格证、材质抽检检验B9主体工程与装饰工程交接检验A10屋面防水工程隐蔽检验B4.3质量管理体系项目经理：曹智勇总工程师：赵立军技术质量部林志东安检站工程部经营部物装部财务部综合办田地孙长贵宋桂军王清友孙永杰杨敏玉4.4关键工序的实施措施4.4.1脚手架工程4.4.1.1垂直运输混凝土采用商品混凝土。钢筋、模板等其它材料采用人力运输，每根柱子搭设独立柱架子，每座架子上要设爬梯。4.4.1.2脚手架所用直径48×3.5钢管、扣件、螺拴、铁件、脚手板等主要材料及其他辅材，必须认定合格后方可使用。4.4.1.3脚手架应严格按有关技术操作规程进行搭设，经检查合格插绿色标签后方可投入使用。4.4.1.4脚手架操作层应设置栏杆（高度应控制在1 .0-1.2m之间）及踢脚杆（高度应控制在0.2-0.3米为宜），离地面高度超过四米时应设置安全网或全封闭。4.4.1.5变配电所及机柜室施工扣件式钢管脚手架搭设注意事项（1）施工扣件式钢管脚手架搭设采用48×3.5钢管，钢管上严禁打眼。旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。规格外径、壁厚、端面的偏差应符合规定。（2）纵向水平杆宜设置在立杆内侧，纵向水平杆接长宜采用对接扣件连接，且对接扣件应相互错开，相邻两根纵向水平杆的接头位置不宜设置在同步或同跨内；不同步或不同跨的两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不宜纵距的1/3。（3）横向水平杆的构造应符合下述规定： 主节点处必须设置一根横向水平杆，用直角扣件扣接且不得拆除，主节点处两根直角扣接的中心距不应大于150mm。 作业层的脚手板应铺满，铺稳；作业层端部脚手板探头长度 应取150mm，其板长两端均应与支撑杆可靠固定。（4）每根立杆底部应设置底座或垫板；脚手架必须设置纵、横向的扫地杆。（5）立杆接长除顶层顶步可以搭接外，其余各层各步接头必须采用对接扣件。（6）脚手架必须设置剪刀撑，剪刀撑与宽度不应小于4m跨，且不应小于6m，斜杆与地面的倾角在45°60°之间。剪刀撑斜杆的接长宜采用搭接。（7）模板支架的立杆应垂直放置，2m高度的垂直允许度偏差为15mm。（8）当脚手架基础下有设备基础、管沟时，在脚手架使用过程中不应开挖，搭设过程中严禁外径48mm与外径51mm的钢管混合使用。（9）栏杆和挡脚板均应搭设在外栏杆的内侧。上栏杆上皮高度应为1.2m；挡脚板的高度不应小于180mm；（10）40N.mN.m所使用的钢管相同；螺栓拧紧
