主线上跨公铁分离式立交桥安全施工方案.doc

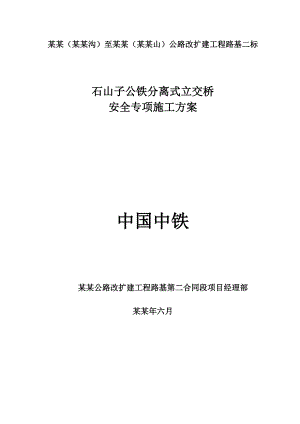

某某（某某沟）至某某（某某山）公路改扩建工程路基二标石山子公铁分离式立交桥安全专项施工方案中国中铁 某某公路改扩建工程路基第二合同段项目经理部某某年六月目 录一、工程概况.2二、编制依据.2三、方案编制原则.2四、施工总体部署.3五、技术保障措施.11六、施工安全保障措施.16七、危险源识别及应急预案. 18.182、有关附件.19 石山子公铁分离式立交桥施工环境监控及水土保持方案 .19石山子公铁分离式立交桥防洪防讯应急救援预.20石山子公铁分离式立交桥高处坠落事故应急救援预案.26石山子公铁分离式立交防交通安全事故应急救援预案.31石山子公铁分离式立交桥机械作业安全事故应急救援预案.36石山子(主线上跨)公铁分离式交交桥安全专项施工方案一、工程概况 某某公路改扩建工程路基第二合同段石山子公铁分离式交交桥中心桩号K725+695，桥长106.0m，桥位区地貌冲洪积平原区，地势较平坦，地下水类型第四系孔隙潜水，河流补给为主要补给方式。本桥位于直线段内。本桥情况一览表序号桩号名称结构形式孔-径桥长（米）桩基（根）承台（座）墩台身（座）盖梁（座）梁板预制（片）梁板安装（孔）桥面系（孔）修建情况1K725+695.00石山子公铁分离式立交桥桩基础、肋板台、柱式墩、装配式预应力砼箱梁4-25 =100°106.00501634105688原桥拆除，原位重建二、编制依据1、某某公路改扩建路基工程第二合同段施工图设计2、公路工程施工安全技术规范3、 某某公路改扩建路基工程第二合同段实施性施工组织设计 三、方案编制原则1、满足现场施工作业人员和设备的安全； 2、不破坏现利用道路的主体结构；确保行车安全。 四、施工总体部署1、施工进度计划安排石山子公铁分离式立交桥计划2014年8月15日开工，2014年10月30完工，计划工期75天。2、施工组织机构项目部成立“石山子公铁分离式立交桥施工安全领导小组”，机构设置如下：组 长：项目经理：夏单乾副组长：安全总监：徐远庆党委书记：刘凤舞总工程师：邹小文副 经 理：何均辉组 员：杜振贵、唐新德、金铎、黄勇、王仁云、王天霞、冯博、张磊、唐艳武领导小组机构设置在项目部办公室，值班电话：为确保行车、人身、设备和施工安全，要求所有人员严格按照施工安全规程周密组织、负责到人，明确各岗位责任和联络方法。全部施工人员划分为技术、施工、安全、材料四个组，统一由项目经理指挥。 下设四个专业组： a、技术组： 组长：邹小文（项目总工） 组员：金铎（工程部长）、何有为（技术工程师） 职责：负责复核测量放样；石山子公铁分离式立交桥施工技术指导b、施工组： 组长：徐远庆（项目安全总监） 组员：夏益锦（技术主管） 职责：负责防护施工安排及协调工作。 c、安全组 唐新德（安质部长） 贾永胜（专职安全员）职责：负责编制安全施工方案、安全施工作业指导书及现场施工安全管理、清理闲杂人员等安全防护工作。利用的交通疏导及防护：由项目部安排2位经培训合格的现场安全协管员专职负责利用景观路上交通疏导及安全防护等工作。 d、材料供应组 组长：王仁云（项目机物部长） 组员：何均辉（现场负责人） 职责：负责施工所需材料、机械设备的组织供应等工作。3、施工准备（1）技术准备项目队严格按标准化建设要求，配备本专业技术人员3人，其中技术主管1名，技术员2名，人员全部通过培训，合格率为100%。项目队技术主管和和技术员逐墩检查各项施工准备，逐级进行技术、安全交底和安全教育。根据全线贯通测量成果，在施工场地附近布设固定加密水准点。进行了经理部到桥梁施工班组的三级技术交底，对所有参加施工的人员进行技术、安全、质量的专题培训。所有工种均持证上岗。（2）劳动力组织根据本工程的工程量及施工进度计划，进行统筹规划、统一调度、有目标、分阶段地安排施工人员进场。本桥施工前期，准备专业钻孔桩施工队伍1支，施工人员实行两班作业，队伍人员配置为钻孔班10人、钢筋班5人、混凝土浇筑班15人、普工5人。施工人员进场后进行各种施工、技术准备工作，人员全部通过培训，合格率为100%。同时完善驻地生活现场及办公生产设施，最短时间内展开正常施工生产，逐步掀起大干高潮的局面。劳动力调配计划详见附表劳动力计划表。劳动力计划表序号工种人数备 注1管理人员3生产副经理1人、专职安全员1人、现场领工员1人2技术人员5技术主管1人、技术员2名、测工2人3钢筋工5钢筋加工、绑扎4起重司机2模板吊装、砼浇筑5起重信号员1起重时发信号6混凝土工15混凝土浇筑、养护7模板工10模板安装、打磨、加固、整修8机械操作人员6混凝土罐车司机9电工1电力维护、检查10普工5（3）机械设备为保证该工程施工的顺利进行，我部已备齐了足够的机械设备，并且已检修调试完毕，能够满足施工生产要求。主要机械设备见下表所示。主要施工机械设备表序号机械设备名称规格型号单位数量备注1架桥JQ100套12汽车吊QY25台23运梁平车台14钻机台55交流电焊机500A台56气割设备氧-乙炔套27插入式振动棒50台58插入式振动棒30台229混凝土罐车HLS75台210发电机200KW台1（4）其他施工准备A、交通运输本工程施工进场便道利用既有村路以及新修施工道路，对部分路段加宽和部分桥梁加固后作为工程机械、材料等的进场便道，同时根据桥梁位置，需要时便道采用20cm碎石铺筑便道，保证施工车辆通行的安全性和舒适性。B、材料供应本桥梁所用钢材、水泥均属于甲供材料，项目机物部根据需求上报结构物所需物资材料计划并督促材料及时到位。C、现场准备施工现场做到三通一平，其中场地平整、夯实，各项临时设施、动力、照明、安全设施、施工机具、进场人员准备到位。4、 旋挖钻机施工（1）工艺流程现场调查测量放线及定桩位配制泥浆开挖地面表层土埋设钢护筒检查桩中心轴线钻机就位及钻进成孔检查清孔吊放钢筋笼安装砼导管灌筑水下砼桩成品检测、验收（2）施工方法及施工要点A、测量放样及定桩位B、配制泥浆C、护筒的制作与埋设D、钻机就位及钻孔（3）钻孔过程中注意事项：在钻进过程中应时刻注意钻机仪表，如仪表显示竖直度有变化，应及时进行调整，调整后钻进。 钻孔过程中每进尺510米时测定泥浆各项技术指标，不满足要求时及时调整。钻进过程中生成的泥浆，导入泥浆沉淀池，沉淀后循环使用，施工完成后用泥浆车将其运至指定地点以防对环境造成污染。钻进过程中注意孔内水压差。钻进时记录每次的进尺深度并及时填写钻孔施工记录，交接班时应交待钻进情况及下一班的注意事项。因故停钻时，孔口应护盖，严禁钻头留在孔内，以防埋钻。同时保持孔内有规定的水头（即应高于地下水位或空外水位1.0-2.0m）和要求的泥浆浓度、粘度，以防坍孔。 旋挖钻孔应超挖30cm，以保证桩长，同排桩超挖深度应基本一致，要控制在±5cm以内。
