主体结构工程施工工艺标准.doc

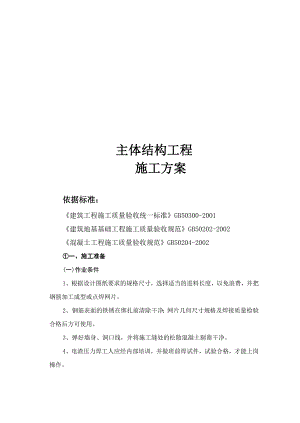

主体结构工程施工方案依据标准：建筑工程施工质量验收统一标准GB50300-2001建筑地基基础工程施工质量验收规范GB50202-2002混凝土工程施工质量验收规范GB50204-2002一、施工准备(一)作业条件1、根据设计图纸要求的规格尺寸，选择适当的进料长度，以免浪费，并把钢筋加工成型或点焊网片。2、钢筋表面的铁锈在绑扎前清除干净；网片几何尺寸规格及焊接质量检验合格后方可使用。3、弹好墙身、洞口线，并将施工缝处的松散混凝土剔凿干净。4、电渣压力焊工人应经内部培训，并做班前焊试件，试验合格，才能上岗操作。5、大理石块或购置塑料卡作保护层。,(二)材质要求钢筋具有出厂质量证明书并经复试检验合格。二、质量要求1、钢筋加工工程(1)主控项目1)钢筋进场时，应按现行国家标准钢筋混凝土用热轧带肋钢筋GB1499等的规定抽取试件作力学性能检验，其质量必须符合标准的规定。2)对有抗震设防要求的框架结构，其纵向受力钢筋的强度应满足设计要求；当设计无具体要求时，对一、二级抗震等级，检验所得的强度实测值应符合下列规定：钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于1.25；钢筋的屈服强度实测值与强度标准值的比值不应大于1.3。3)当发现钢筋脆断、焊接性能不良或力学性能显著不正常等现象时，应对该批钢筋进行化学成分检验或其他专项检验。4)受力钢筋的弯钩和弯折应符合下列规定：HPB235级钢筋末端应作1800弯钩，其弯弧内直径不应小于钢筋直径的2.5倍，弯钩的弯后平直部分长度不应小于钢筋直径的3倍；当设计要求钢筋末端需作1350弯钩时，HRB335级、HRB400级钢筋的弯弧内直径不应小于钢筋直径的4倍，弯钩的弯后平直部分长度应符合设计要求；钢筋作不大于900的弯折时，弯折处的弯弧内直径不应小于钢筋直径的5倍。5)除焊接封闭环式箍筋外，箍筋的末端应作弯钩，弯钩形式应符合设计要求；当设计无具体要求时，应符合下列规定：箍筋弯钩的弯弧内直径除应满足第4条的规定外，尚应不小于受力钢筋直径；箍筋弯钩的弯折角度：对一般结构，不应小于900；对有抗震等要求的结构，应为1350；箍筋弯后平直部分长度：对一般结构，不宜小于箍筋直径的5倍；对有抗震等要求的结构，不应小于箍筋直径的10倍。(2)一般项目1)钢筋应平直、无损伤，表面不得有裂纹、油污、颗粒状或片状老锈。2)钢筋调直宜采用机械方法，也可采用冷拉方法。当采用冷拉方法调直钢筋时，HPB235级钢筋的冷拉率不宜大于4，HRB335级、HRB400级和RRB400级钢筋的冷拉率不宜大于是1。3)钢筋加工的允许偏差应符合下表的规定：钢筋加工的允许偏差项目允许偏差(mm)受力钢筋顺长度方向全长的净尺寸±10弯起钢筋的弯折位置±20箍筋内净尺寸±52、钢筋安装工程(1)主控项目1)纵向受力钢筋的连接方式应符合设计要求。2)在施工现场，应按国家现行标准钢筋机械连接通用技术规程JGJ107、钢筋焊接及验收规程JGJ18的规定抽取钢筋机械连接接头、焊接接头试件作力学性能检验，其质量应符合有关规程的规定。3)钢筋安装时，受力钢筋的品种、级别、规格和数量必须符合设计要求。(2)一般项目1)钢筋的接头宜设置在受力较小处。同一纵向受力钢筋不宜设置两个或两个以上接头。接头末端至钢筋弯起点的距离不应小于钢筋直径的10倍。2)在施工现场，应按国家现行标准钢筋机械连接通用技术规程JGJ107、钢筋焊接及验收规程JGJ18的规定对钢筋机械连接接头、焊接接头的外观进行检查，其质量应符合有关规程的规定。3)当受力钢筋采用机械连接接头或焊接接头时，设置在同一构件内的接头宜相互错开。纵向受力钢筋机械连接接头及焊接接头连接区段的长度为35倍d(d为纵向受力钢筋的较大直径)且不小于500mm，凡接头中点位于该连接区段长度内的接头均属于同一连接区段。同一连接区段内，纵向受力钢筋机械连接及焊接的接头面积百分率为该区段内有接头的纵向受力钢筋截面面积与全部纵向受力钢筋截面面积的比值。同一连接区段内，纵向受力钢筋的接头面积百分率应符合设计要求；当设计无具体要求时，应符合下列规定：在受拉区不宜大于50；接头不宜设置在有抗震设防要求的框架梁端、柱端的箍筋加密区；当无法避开时，对等强度高质量机械连接接头，不应大于50；直接承受动力荷载的结构构件中，不宜采用焊接接头；当采用机械连接接头时，不应大于50。4)同一构件中相邻纵向受力钢筋的绑扎搭接接头宜相互错开。绑扎搭接接头中钢筋的横向净距不应小于钢筋直径，且不应小于25mm。钢筋绑扎搭接接头连接区段的长度为1.311(11为搭接长度)，凡搭接接头中点位于该连接区段长度内的搭接接头均属于同一连接区段。同一连接区段内，纵向钢筋搭接接头面积百分率为该区段内有搭接接头的纵向受力钢筋截面面积与全部纵向受力钢筋截面面积的比值。同一连接区段内，纵向受拉钢筋搭接接头面积百分率应符合设计要求；当设计无具体要求时，应符合下列规定：对梁类、板类及墙类构件，不宜大于25；对柱类构件，不宜大于50；当工程中确有必要增大接头面积百分率时，对梁类构件，不应大于50；对其他构件，可根据实际情况放宽。纵向受力钢筋绑扎搭接接头的最小搭接长度：根据现行国家标准混凝土结构设计规范GB50010的规定，绑扎搭接受力钢筋的最小搭接长度应根据钢筋强度、外形、直径及混凝土强度等指标经计算确定，并根据钢筋搭接接头面积百分率等进行修正。为了方便施工及验收，给出了确定纵向受拉钢筋最小搭接长度的方法以及受拉钢筋搭接长度的最低限值及确定了纵向受压钢筋最小搭接长度的方法以及受压钢筋搭接长度的最低限值。5)在梁、柱类构件的纵向受力钢筋搭接长度范围内，应按设计要求配置箍筋。当设计无具体要求时，应符合下列规定：箍筋直径不应小于搭接钢筋较大直径的O.25倍；受拉搭接区段的箍筋间距不应大于搭接钢筋较小直径的5倍，且不应大于100mm；受压搭接区段的箍筋间距不应大于搭接钢筋较小直径的10倍，且不应大于200mm；当柱中纵向受力钢筋直径大于25mm时，应在搭接接头两个端面外100mm范围内各设置两个箍筋，其间距宜为50mm。钢筋安装位置的允许偏差项目允许偏差(mm)绑扎钢筋网长、宽±10网眼尺寸±20绑扎钢筋骨架长±10宽、高±5受力钢筋间距±10排距±5保护层厚度基础±10柱、梁±5板、墙、壳±3绑扎箍筋、横向钢筋间距±20钢筋弯起点位置20预埋件中心线位置5水平高差3.O3注：A、检查预埋件中心线位置时，应沿纵、横两个方向量测，并取其中的较大值；B、表中梁类、板类构件上部纵向受力钢筋保护层厚度的合格点率应达到90及以上，且不得有超过表中数值1.5倍的尺寸偏差。三、工艺流程修理伸出筋焊接、绑扎节点竖向钢筋绑扎墙体钢筋网片定位修整四、操作工艺(一)修理预留伸出筋根据所弹墙线，调整下层墙体伸出的搭接筋，使其位置正确。若下层墙体伸出钢筋位置偏差较大，应征求设计人员处理意见。一般按1：6调整，与钢筋网片搭接好。(二)焊接、绑扎节点竖向钢筋对暗柱、门窗洞口等边缘构件处的竖向受力筋宜采用焊接或机械连接，对三、四级抗震等级，当D22mm时，可采用非焊接的搭接接头。从经济和操作方便考虑，优先使用电渣压力焊。洞口周围加强钢筋的锚固长度应符合G32919要求。(三)墙体钢筋的绑扎1、现场钢筋的绑扎：先立24根竖筋，并画好横筋分档标志，然后于下部及齐胸处绑两根横筋固定好位置，并在横筋上画好分档标志，然后绑其余竖筋，最后绑其余横筋。钢筋绑扎完毕后，各种操作人员不准任意蹬踏钢筋。2、点焊网片绑扎：网片立起后用木方临时支撑，然后逐根绑扎根部搭接，在钢筋搭接部分的中心和两端共绑三扣。(四)钢筋网片的定位与连接现浇剪力墙设计一般为双层钢筋，在两层钢筋之间要绑扎拉接筋和支撑筋，以保证钢筋的正确位置。拉结筋为61Omm钢筋，绑扎时纵横间距不大于600mm。绑扎在纵横向钢筋的交叉点上，勾住外边筋。支撑筋采用12钢筋，间距1000m左右，两端刷防锈漆。另有一种梯形支撑筋，用两根竖筋(与墙体竖筋同直径同高度)与拉筋焊接成形，绑在墙体网片之间起到撑、拉作用，间距1200mm。在横筋上绑扎砂浆垫块或塑料卡，来保证保护层的厚度。其间距不大于1000mm，也可以采用“梯子筋”来形成砼保护层。(五)修整模板合模以后，对伸出的墙体钢筋进行修整，用水平向梯形架固定，以保证浇注混凝土时钢筋的准确位置。浇注混凝土时指定专人看管钢筋。(六)注意事项1、当剪力墙端部未设计暗柱时，端部应配置U形钢筋与水平分布筋搭接，搭接长度为纵向钢筋的锚固长度。2、预埋件要用火烧丝绑扎牢固，或点焊在箍筋上。3、保证预埋电线管的位置，电线管与钢筋冲突时，将竖直钢筋沿墙面左右弯曲，横向钢筋上下弯曲，严禁任意切断钢筋。对于较大的洞口应在绑扎时预留。一、施工准备(一)作业条件1、已办完模板及施工缝的预检手续。2、检查模板下口、洞口及角模处拼接，大面模板拼接处是否严密，柱加固是否可靠，各种连接件及支撑是否牢固。3、墙体钢筋应有可靠的定位与混凝土保护层措施。4、施工缝处提前湿润。5、现场工长已对班组长交底，明确混凝土浇筑顺序，以及结合浆的数量。6、砼浇灌申请已由现场工长填写完毕，并经施工单位技术负责人签字确认。7、已经做好施工前应具备的电力、机械及通讯、人员等的准备。(二)材质要求1、商品混凝土2、钢筋：钢筋的级别、规格必须符合设计要求，质量符合现行标准要求。外观检查表面无老锈和油污。3、脱模剂：水质隔模剂。(三)工器具混凝土搅拌、输送设备、一般需固定式砼泵、插入式振捣器(50，有效振捣长度375mm)、灰槽、溜槽、铁锹、半截水桶、泵管、布料杆等。二、质量要求1、砼原材料及配合比设计(1)主控项目1)水泥进场时应对其品种、级别、包装或散装仓号、出厂日期等进行检查，并应对其强度、安定性及其他必要的性能指标进行复验，其质量必须符合现行国家标准硅酸盐水泥、普通硅酸盐水泥GB175的规定。当在使用中对水泥质量有怀疑或水泥出厂超过三个月(快硬硅酸盐水泥超过一个月)时，应进行复验，并按复验结果使用。钢筋混凝：上结构、预应力混凝土结构中，严禁使用含氯化物的水泥。2)混凝土中掺用外加剂的质量及应用技术应符合现行国家标准混凝土外加剂GB8076、混凝土外加剂应用技术规范GBJ119等和有关环境保护的规定。预应力混凝土结构中，严禁使用含氯化物的外加剂。钢筋混凝土结构中，当使用含氯化物的外加剂时，混凝土中氯化物的总含量应符合现行国家标准混凝土质量控制标准GB50164的规定。3)混凝土中氯化物和碱的总含量应符合现行国家标准混凝土结构设计规范GB50010和设计的要求。4)混凝土应按国家现行标准普通混凝土配合比设计规程JGJ55的有关规定，根据混凝土强度等级、耐久性和工作性等要求进行配合比设计。对有特殊要求的混凝土，其配合比设计尚应符合国家现行有关标准的专门规定。(2)一般项目1)混凝土中掺用矿物掺合料的质量应符合现行国家标准用于水泥和混凝土中的粉煤灰GB1596等的规定。矿物掺合料的掺量应通过试验确定。2)普通混凝土所用的粗、细骨料的质量应符合国家现行标准普通混凝土
