主体楼混凝土施工方案.doc

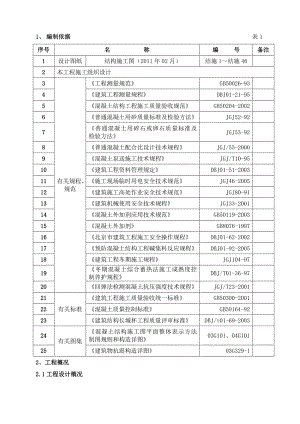

1、 编制依据 表1序号名 称编 号备注1设计图纸结构施工图（2011年02月）结施1结施462本工程施工组织设计3有关规程、规范工程测量规范GB50026-934建筑工程测量规程DBJ01-21-955混凝土结构工程施工质量验收规范GB50204-20026普通混凝土用砂质量标准及检验方法JGJ52-927普通混凝土用碎石或卵石质量标准及检验方法JGJ53-928普通混凝土配合比设计技术规程JGJ/55-20009混凝土泵送施工技术规程JGJ/T10-9510建筑工程资料管理规定DBJ01-51-200311施工现场临时用电安全技术规范JGJ46-200512建筑施工高处作业安全技术规范JGJ80-9113建筑机械使用安全技术规程JGJ33-200114混凝土外加剂应用技术规范GB50119-200315混凝土外加剂GB8076-199716北京市建筑工程施工安全操作规程DBJ01-62-200217预防混凝土结构工程碱集料反应规程DBJ01-92-200518建筑工程冬期施工规程JGJ104-9719冬期混凝土综合蓄热法施工成熟度控制养护规程DBJ/T01-36-9720回弹法检测混凝土抗压强度技术规程JGJ/T23-200121有关标准建筑工程施工质量验收统一标准GB50300-200122混凝土质量控制标准GB50164-9223建筑结构长城杯工程质量评审标准DBJ/t01-69-200324有关图集混凝土结构施工图平面整体表示方法制图规则和构造详图03G101、04G10125建筑物抗震构造详图03G329-12、工程概况 2.1工程设计概况序号项 目内 容1建筑面积总建筑面积42872m2地下总面积6086m2标准层面积17917.2m22建筑层数地 上6层地下一层3建筑层高地下室 -6.95m1层6m,5.1m2层4层5.2m5层4.8m6层4.5m4建筑高度绝对标高（m）28.90室内外高差（m）0.3基底标高（m）-7.67m部分-10.17m 最大基坑深度（m）-11.97檐口高度（m）27.5m建筑总高（m）32.75结构形式基础结构形式筏板基础基础梁主体结构形式框架结构6结构断面尺寸基础梁尺寸500 mm×1400 mm、500 mm×1000 mm、500 mm×1900 mm、500 mm×3000 mm外墙厚度 内墙厚度外：500mm、400mm、250mm 内：200mm、300mm、400mm、500mm柱断面尺寸900mm×900mm、400mm×400mm 700mm×700mm等梁断面尺寸500mm×3850mm、500mm×650mm、400mm×3850mm、500mm×2200mm、500mm×3950mm、400mm×850mm、200mm×3850mm、400mm×2100mm、500mm×1600mm、400mm×1600mm、400mm×3450mm、400mm×1950mm、300mm×600mm、500mm×2100mm、500mm×1600mm等楼板厚度140mm、150mm、220mm8地下防水地下两道1.5厚PVC聚氯乙烯卷材地下防水等级一级9混凝土强度等级基础C40楼板、梁C40框架拄、墙-1-3层C50，其他C45其他C2010钢筋规格HPB235(一级)：HRB335(二级)：HRB400(三级)：6、8、10等8、10、12、14等12、14、16、18、20、22、25、28、32、等11后浇带设置按结施1图中所示设置，伸缩后浇带应在其两侧结构混凝土龄期达到60天后再施工。 12碱集料反应类别当使用非碱活性骨料时，对混凝土中的碱含量可不作限制；基础地下室外墙按II类控制，要求碱含量不大于3kg/m3。13其他质量目标：北京市结构长城杯金奖；文明施工管理目标：北京市安全文明工地。纵向受力筋的混凝土最小保护层厚度：动力楼：表2序号项 目内 容1建筑面积总建筑面积2282m2地下总面积0地上总面积2282m22建筑层数地 上2层地下03建筑层高首层首层层高5.7m，夹层层高2.1m，二层层高3.9m4建筑高度绝对标高（m）28.9室内外高差（m）0.3檐口高度12.6m建筑总高（m）12.9m5结构形式基础结构形式独立柱基主体结构形式框架结构6结构断面尺寸独立基础断面尺寸3000×3000mm、4000×4100mm、 5200×5400mm外墙厚度 250mm柱断面尺寸800×800mm梁断面尺寸400×800mm、350×700mm楼板厚度120mm、140mm、160mm8地下防水地下两道1.5厚PVC聚氯乙烯卷材地下防水等级一级9混凝土强度等级基础C35楼板、梁C35柱、墙C3510钢筋规格HPB235(一级)：HRB335(二级)：HRB400(三级)：6、8、10等8、10、12、14等12、14、16、18、20、22、25、28、32、等11后浇带设置按结施1图中所示设置，伸缩后浇带应在其两侧结构混凝土龄期达到60天后再施工。 12碱集料反应类别当使用非碱活性骨料时，对混凝土中的碱含量可不作限制；基础地下室外墙按II类控制，要求碱含量不大于3kg/m3。13其他质量目标：北京市结构长城杯金奖；文明施工管理目标：北京市安全文明工地。纵向受力筋的混凝土最小保护层厚度：表3 序号部 位保护层厚度（mm）1基础402地下室外墙403有覆土的地下室顶板、梁404地下室内墙155地上剪力墙156梁、柱307普通楼板、楼梯板15注：1、备注：除以上注明者外，其余部位均根据国标图集（03G101-1）页33确定。2、楼板、梁底水平方向用细石混凝土垫块（保护层厚度×80×80）；其他如墙、柱、梁侧等竖直方向采用塑料垫块。3、满足以上尺寸的同时，且不应小于钢筋公称直径。2.2本工程的混凝土工程的施工将依据平面组合划分施工区段，以利施工组织和管理。施工区段划分根据各施工阶段不同进行划分，具体详见附图1、2。2.3 工程总体计划 2.3.1各项管理目标（1）本工程2011年3月30日进场开工，主体楼竣工验收为2012年6月15日，工期为465日历天。（2）工程质量标准：确保工程竣工验收质量合格。工程质量奖项：确保北京市结构“长城杯金奖”。2.3.2为确保北京市结构“长城杯”，混凝土结构必须达到结构长城杯要求。2.3.3混凝土浇筑顺序：根据平面区段划分，逐段进行施工；框架柱、剪力墙在各区段范围内按小流水段划分依次进行；楼面梁板根据面积的大小划分小流水段，按一定的方向进行浇筑。竖向各层结构先浇筑墙、柱混凝土，再浇筑梁板混凝土。2.3.4混凝土工程量：筏板基础、地梁等地下结构混凝土量约为4890m3，其中抗渗混凝土约为1000m3；地上混凝土量约为11101m3，其中框架柱混凝土C50约为1668.3 m3。3、施工安排3.1施工部位及工期要求 表3.1-1时间部位开始时间结束时间备注年月日年月日一段筏板基础、基础梁2011422201157二段筏板基础、基础梁2011572011521三段筏板基础、基础梁201152120115303.2 混凝土供应方式 本工程采用商品混凝土，商品混凝土由海强混凝土公司和建工一建混凝土公司供应。3.3混凝土技术要求本工程的质量目标为: 确保北京市“结构长城杯”。混凝土分项工程的质量目标为：混凝土强度100%合格；抗渗混凝土的抗渗指标100%合格；混凝土含碱量等均符合施工规范和设计要求。 3.3.1 对原材料的要求1）水泥水泥品种及用量直接影响水化热的高低，减少每立方混凝土的水泥用量和采用低水化热的水泥就可减少混凝土的发热量；水泥的强度等级不应低于32.5Mpa。2） 骨料 粗骨料采用525碎石，含泥量小于1%，吸水率不应大于1.5%，颗粒级配及指标符合JGJ53-92普通混凝土用碎石或卵石质量标准及检验方法的有关要求。细骨料采用中砂，含泥量小于0.5%，其它指标符合JGJ52-92普通混凝土用砂质量标准及检验方法要求。为了保证基础、地下室外墙混凝土碱含量控制在3Kgm3之内，采用低碱活性骨料。3.3.2 对外加剂的类型、牌号及技术要求。 外加剂质量须满足JC474-1999砂浆、混凝土防水剂、JC473-2001混凝土泵送剂规范及北京市有关规定的要求，应符合国家或行业标准一等品及以上的质量要求，其品种和掺量应经过试验确定。3.3.3 掺和料应满足粉煤灰应用技术规范规定，以降低水化热提高抗渗性能，选用级磨细粉煤灰，掺量不宜大于20%，其主要指标应符合GB1596-91用于水泥和混凝土中的粉煤灰，同时还应符合有关含碱量控制要求。基础及地下室外墙按IIb类工程预防碱集料反应；其它部位按I类工程预防碱集料反应。3.3.4 配合比的主要参数要求1）本工程试配工作由商品混凝土搅拌站负责，在考虑施工和易性的前提下，初步选出水灰比、水泥用量，求出用水量，再依据所选的砂率，求出砂、石的重量，得出初步配合比。2）在得到初步配合比后，以此制作强度试件及膨胀试件（包括自由膨胀试件和限制膨胀试件），在检验试件的强度、膨胀率（特别是限制膨胀率），均满足设计要求时，即可进行试拌，核对坍落度、调整用水量，并最后确定施工配合比。本工程配电室顶底板和外墙混凝土为抗渗混凝土，抗渗等级为P8。3）本工程混凝土配合比的基本要求是：试配的抗渗水压值应比设计值提高0.2Mpa；基础和地下室外墙每立方米混凝土水泥用量不少于300Kg；掺有活性掺合料时，每立方米混凝土水泥用量不少于
