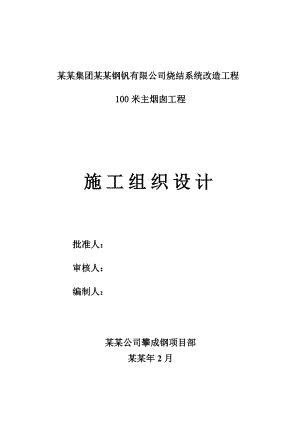

某某集团某某钢钒有限公司烧结系统改造工程100米主烟囱工程施工组织设计批准人：审核人：编制人：某某公司攀成钢项目部某某年2月目 录1 工程概况和工程特点.32 质量目标.43工程进度计划.64施工平面规划. 85工程项目综合管理体系图86准备工作及主要施工方法.87雨季施工措施. 258工程质量保证措施.269安全保证措施.3010环境及文明施工保证措施.3111安全应急预案.33 12. 附图361、工程概况及工程特点1.1、工程名称某某集团某某钢钒有限公司烧结系统改造工程100米主烟囱工程。1.2、工程概况某某集团某某钢钒有限公司烧结系统改造工程100米主烟囱工程，烟囱高100米，烟囱基础埋深-7.600米，垫层C10砼，烟囱基础采用C30 混凝土。筒身C30混凝土，烟囱内衬为 砖，隔热层采用膨胀珍珠岩，填塞厚度100mm。基础钢筋保护层为40mm，筒身钢筋保护层为30mm，钢筋接头为焊接接头，搭接焊缝长10d。烟囱出口内径 米。1.3、工程特点1.3.1本工程具有砼方量大，施工工艺要求高，结构高等特点。1.3.2烟囱属于高耸构筑物，其施工属于高空作业，专业性强，施工危险性大。1.4、工程主要工程量（1）基础钢筋砼C30 681 m3（2）筒身钢筋砼C30 m3（3）爬梯及信号平台制作安装 t（4）内衬 m3（5）钢筋工程 t1.5、编制依据（1）本工程的所有设计图纸（2）建筑地基基础施工质量验收规范 GB50201-2002（3）建设工程安全生产管理条例 国务院第393号令（4）建设工程施工安全技术操作规程 建筑工业出版社（5）建筑施工安全检查评分标准 JGJ59-1999（6）建筑施工高处作业安全技术规范 JGJ80-91（7）建筑机械使用安全技术规程 JGJ33-2001（8）建设工程施工现场供用电安全规范 GB50194-1993（9）烟囱工程施工及验收规范 GB50078-2008（10）土方与爆破工程施工质量验收规范 GB50201-2002（11）砌体工程施工质量验收规范 GB50203-20021.6建设单位：某某集团某某钢钒有限公司2、质量目标本工程质量目标：我公司本着信誉第一、用户至上的宗旨，精心组织施工，严格管理，确保该工程一次交验合格率达到100 。2.1、确保本工程分项、分部、单位工程合格率达到1002.2、施工材料检化验计划材料检化验计划表序号材料名称取样方法取样量试验内容1钢筋热轧钢筋每60t为一验收批，每批取一组（按不同厂家，不同级别，不同规格，不同炉号划分验收批）每组取4根抗拉、冷弯2水泥每200t 为一验收批，每批取一组。每组12kg3d、28d抗折抗压强度、凝结时间、安定性3砂每400m3或600t为一验收批，每批一组每组10kg筛分析、密度、表观密度、含泥量4碎石每400m3或600t为一验收批，每批一组每组40 kg筛分析、压碎指标颗粒含量、含泥量5砖每10万块为一验收批，每批一组每组10块抗压、抗折6砼、砂浆砼：每10米做一组，当10米大于100m³时按每100m³做一组抗压试验；砂浆：砌体每250m3不少于一组砂浆试块每组6个试块；砼抗压每组3个试块.抗压强度7回填土每300mm为一层，每层每50m取一组，不少于3组密实度8施工用水9珍珠岩2.2.1设专职试验员一人：李强。2.2.2凡施工材料进场前必需经业主和监理同意并取样经检验合格后方可使用。2.2.3烟囱每施工10米要做一组砼试块，并做好试块养护。28天必须进行试压。2.2.4所有进场主要材料要有出场合格证，并保存好以备交档。2.3、用于本工程施工质量验收规范烟囱工程施工及验收规范 GB50078-2008烟囱设计规范 GB50051-2002建筑地基基础工程施工质量验收规范 GB50202-2002砌体工程施工质量验收规范 GB50203-2002混凝土结构工程施工质量验收规范 GB50204-2002钢筋焊接及验收规程 JGJ18-2003钢结构工程施工质量验收规范 GB50205-2001组合钢模板技术规范 GB50214-2001建筑安装工程质量验收统一标准 GB50300-2001建筑电气工程施工质量验收规范 GB50303-20023、工程进度计划3.1、工程开、竣工时间烟囱基础施工在某某年3月10日开始，烟囱筒体准备于某某年4月10日（具体开工日期可根据进度计划和天气情况作适当调整）开始施工，到某某年7月30日烟囱筒身、内衬等施工完毕，工期共计150天，因此，该烟囱施工中间穿插信号平台及爬梯等安装。待烟囱筒身到顶后，再进行避雷和电气施工及散水等收尾工作。3.2、重要的工程节点3.2.1烟囱基础完、回填完（某某年4月9日）3.2.2烟囱筒身完（某某年7月30日）3.2.3平台、爬梯等安装及电气工程完（某某年7月30日）3.3、施工顺序施工分三个阶段3.3.1第一阶段：施工准备工作。（1）、做好施工现场三通一平。（2）、对进入施工现场的材料，如水泥、石子、砂子、钢筋要进行检化验，待检验合格后方可使用。3.3.2第二阶段为基础施工阶段。100米烟囱基础施工内容包括：井点降水土方开挖砼垫层基础钢筋绑扎基础砼浇筑土方回填。3.3.3第三阶段主要施工内容有：竖井架安装操作平台组装筒壁砼施工内衬施工附属设施施工散水。3.4、施工资源配备表3.4.1施工机械使用表施工机械使用表名称规格单位数量备注砼搅拌机0.3-0.4m3台1卷扬机单筒5T台1卷扬机单筒1T台1钢筋成型机¢40台1钢筋切断机¢40台1电焊机交流台2打夯机台1插入式振捣器1KW台4铅锤50kg个1钻床台1尼龙安全网3*6张303.4.2施工措施用料表施工措施用料表序号名称规格数量备 注1钢筋螺纹钢筋1810t固定架和钢筋托架2钢模=3mm2000模板3木方50*10050m3背方4脚手架48*3.52000米支模、浇砼、基坑围护等5扣件架工扣件2000个搭脚手架6勾头长、短2000个支模7铁垫板100*100900个支模8塑料薄膜300混凝土养护10油漆红白50Kg围护标识11潜水泵2寸2台基坑排水3.4.3劳动力需求表劳动力需求表4施工平面规划4.1、场地、施工临时设施平面布置。（见烟囱施工平面布置图）5工程项目综合管理体系框图 项目负责人：亓云清施工员：韩少波材料员：李强技术员：于祥腾安全员：韩少波资料员：于祥腾质量员：于祥腾木工班组钢筋班组瓦工班组砼班组6准备工作及主要施工方法6.1、施工准备工作6.1.1技术准备(1).技术质量部:负责技术交底和图纸会审;编制施工方案及作业指导书;编制与调整各级施工作业进度计划;(2).对工程进行技术管理,组织解决现场施工中的技术问题,参与质量事故的处理;对施工技术资料进行收集、整理、保管工作；按施工组织设计和作业指导书安排、指导施工操作；对劳动力进行调配；(3)对工程的测量放线进行严格控制；办理现场混凝土、配合比申请并检查执行情况，办理隐蔽工程记录和各工序之间交接验收工作；(4)对工程质量进行监督控制，按规范要求进行试验、检验工作，主持重要分部分项工程的中间验收、竣工效验。(5)项目总工要负责组织工程技术人员及各工程人员学习技术，技术检查、督促其按设计图纸、技术标准、施工组织设计、技术措施进行施工，发现问题及时处理解决；主持编制施工方案，分部分期工程作业设计或技术措施；负责检查、督促单位工程测量工作和原材料的鉴定、检验工作；(6)项目技术人员的职责在项目总工程师的领导下，完成单位各项技术工作、负责办理本工程的设计修改和技术变更核定手续；深入现场，处理施工中出现的技术问题；负责钢筋、铁件下料工作，提出各种材料需用计划；编制各种间成品加工计划，编制施工计划；负责工程技术档案资料的收集、审查、整理保管，在工程竣工后汇总上报。(7)项目施工工长的职责负责组织施工人员严格按照设计图纸、图纸会审记录、技术规范、安全技术操作规程、施工组织设计及施工技术措施、施工网络计划的有关部分内容的要求进行施工，发现问题及时处理。(8)项目测量员的职责负责单位工程定位轴线、中线、标高、平面的测量技术控制和复验工作，并做好原始记录，整理归档，保管好测量档案。(9)项目专职质检员职责负责对用在工程上的原材料、半成品进行监督检查；参加工程质量检查评审及质量事故的调查分析。6.1.2.施工准备(1)竖井架制作及安装烟囱筒壁施工垂直运输采用单孔井架，浇筑筒壁的砼由罐笼运送，其它材料由顶部拔杆吊运。竖井架每孔尺寸1.2*1.2米，井架立杆采用角钢90×90×10，横杆及斜杆采用63×63×6角钢，立杆连接件采用90×90×10角钢，杆件之间联接全部采用螺栓。竖井架首次安装高度不得超过25m。由于竖井架随着筒壁砼浇筑上升
