中电模板专项施工方案.doc

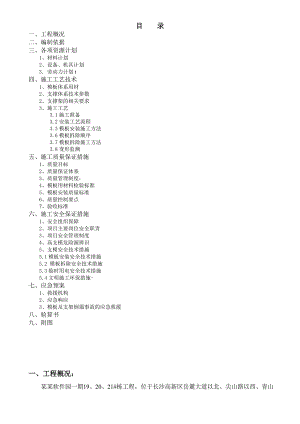

目 录一、工程概况二、编制依据三、各项资源计划1、材料计划2、设备、机具计划3. 劳动力计划t四、施工工艺技术1、模板体系用材2、支撑体系技术参数2、支撑架的相关要求3、施工工艺3.1施工准备3.2安装工艺流程3.3模板安装施工方法3.6模板拆除顺序3.7模板拆除施工方法3.8变形监测五、施工质量保证措施1、质量目标2、质量保证体系3、质量管理制度-4、模板用材料检验标准5、模板安装质量标准6、质量控制要点 7、验收标准六、施工安全保证措施1、安全组织保障2、项目主要岗位安全职责3、项目安全管理制度4、高支模危险源辨识5、支模安全技术措施5.1模板安装安全技术措施5.2 模板拆除安全技术措施5.3临时用电安全技术措施5.4文明施工环保措施-七、应急预案1、救援机构2、应急响应 3、模板及支架倒塌事故的应急救援八、验算书九、附图一、工程概况： 某某软件园一期19、20、21#栋工程，位于长沙高新区岳麓大道以北、尖山路以西、青山路以南区域内。由某某软件园有限公司开发，某某长顺工程建设监理有限公司监管，中国轻工业长沙工程有限公司设计，中国有色金属长沙勘察设计研究院有限公司勘察，某某省某某建筑有限公司施工。19#栋建筑面积为10714，地上5层（局部2层），地下1层；20#栋建筑面积为28019.5，地上9层（局部8层），地下1层；21#栋建筑面积为20876.85，地上7层（局部2层），地下1层。其中21#栋中部2-4轴至2-6轴交2-C至2-E轴，以及2-2轴至2-4轴交2-D至2-E轴部分为架空通道。架空面积为320，架空高度为：三层（12.3m），柱网间距为8×8.4m，梁截面尺寸为700×300mm、板厚为120mm；19#栋东向三层屋面梁板层高为6.6m、跨度为21.2m、主梁为1500×800mm、次梁为700×300mm、板厚为120mm。为保证模板及支撑系统有足够的强度、刚度和稳定性，防止发生不安全事故，避免造成人员伤亡和财产损失。根据规定特编制本高支模系统专项施工方案。二、编制依据木结构设计规范GB 50005-2003建筑结构荷载规范GB50009-2001（06年版）混凝土结构设计规范GB50010-2010混凝土结构工程施工质量验收规范GB 50204-2002钢结构工程施工质量验收规范GB 50205-2001建筑工程施工质量验收统一标准GB 50300-2001施工现场临时用电安全技术规范JGJ 46-2005建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011建筑施工模板安全技术规范JGJ 162-2008建筑施工安全检查标准JGJ592011建筑施工高处作业安全技术规范JGJ80-91危险性较大的分部分项工程安全管理办法建质200987号文建设工程高大模板支撑系统施工安全监督管理导则（建质2009254号文）本工程施工图纸施工组织设计三、 各项资源计划1、 材料计划 本工程梁、板模板施工拟投入的钢管、模板、扣件、顶撑托、方木等的规格及工程量，见下表。表3-1 周转材料需求计划表序号材料名称规格型号单位计划投入工程量1钢管48×3.0mmt5002胶合板1830×915×18mm350003可调顶托与钢管配套个100004木方50mm×70mmm37505扣件（剪刀撑体系）与钢管配套个400002、设备、机具计划表3-2 设备、机具需求计划表名称规格数量备注锤子重量0.25、0.5Kg150个单扳手开口宽：1719、2224150把圆盘锯MJ-1064台平刨MB-5034台手提电锯M-651A10把活动扳手最在开口宽6560把手电钻钻头直径122020个钢丝钳长150、17520把墨斗、吊锤20个砂轮切割机配套10个零配件及工具箱10个水准仪DZS3-1/AL3323台钢卷尺5M160个工程检测尺2M8把3. 劳动力计划本工程用工高峰期在2013年5月份（主体结构施工），现场支模的劳动力峰值为278人，具体劳动力计划见下表。表3-3 劳动力计划表木工70架子工20机械工4测量工8电工2专职安全管理人员4模板工程施工劳动力合计108四、施工工艺技术1、模板体系用材（1）墙、柱、梁、板模板均采用18厚的胶合板，树种采用落叶松，性能符合砼模板用胶合板（GB/T17656-1999）的要求。（2）考虑租赁市场材质及周转情况，钢管均采用48×3.0钢管。梁板均采用50×70木方作小楞支撑胶合板面板。（3）支撑系统采用48×3.0钢管及配套的扣件组成。在进场前进行验收，材料必须符合规范要求，并按规范要求要求对现场使用钢管、扣件进行抽样检测，符合要求方可使用。2、支撑体系技术参数根据本工程结构特点，本工程梁、板下支撑按截面大小作如下分类：板下：120厚楼板：模板支架立杆纵、横向间距900，水平拉杆步距1200-1500，板底50×70方木200，主楞48×3.0钢管，可调支撑托节点。梁下：300×700，600×1200，800×1500具体布置见下列各界面参数表。600×1200梁：梁底支撑木方根数4根，梁底增设1根承重立杆，梁宽方向横距900，立杆沿梁长方向纵距450，立杆步距1500，梁宽范围内、梁两侧立杆主楞单钢管，双扣件节点,见验算书。梁模板(扣件钢管架)参数表一、基本参数梁段信息KL12b楼板混凝土厚度(mm)180梁截面宽度B(m)0.6梁截面高度D(m)1.2承重架及模板支撑设置梁底支撑小楞垂直梁截面方向立杆沿梁跨度方向间距la(m)0.45立杆步距h(m)1.5梁两侧立杆间距lc(m)0.9梁底增加承重立杆根数1板底承重立杆横向间距或排距lb(m)0.9梁底模板支撑小楞材料方木钢管类型(mm)48×3立杆承重连接方式双扣件扣件抗滑承载力系数1立杆上端伸出至模板支撑点的长度a(m)0.1梁模板支架计算高度H(m)4.65是否计算边梁否是否验算地基承载力否模板自重(kN/m2)0.3钢筋自重(kN/m3)1.5施工荷载(kN/m2)2振捣混凝土对梁底模板荷载(kN/m2)2振捣混凝土对梁侧模板荷载(kN/m2)4新浇混凝土侧压力(kN/m2)17.848考虑荷载折减系数否是否进行模板材料匡算否是否自定义梁两侧楼板计算长度否二、材料参数木材品种松木弹性模量E(N/mm2)9000抗压强度设计值fc(N/mm)16抗弯强度设计值fm(N/mm2)17抗剪强度设计值fv(N/mm2)1.7面板类型胶合面板面板抗弯设计值fm(N/mm2)13面板厚度(mm)18面板弹性模量E(N/mm2)6000三、梁底模板参数梁底方木截面宽度(mm)50梁底方木截面高度(mm)70梁底纵向支撑根数4梁底木方、木托梁计算方法按三跨连续梁计算梁底支撑小横杆根数2四、梁侧模板参数主楞(外龙骨)方向竖向设置主楞间距(mm)500次楞根数(mm)5主楞竖向支撑杆数量4固定支撑水平间距(mm)500第1根次楞支撑类型固定支撑点第1根次楞支撑点至梁底距离150第2根次楞支撑类型固定支撑点第2根次楞支撑点至梁底距离450第3根次楞支撑类型固定支撑点第3根次楞支撑点至梁底距离700第4根次楞支撑类型固定支撑点第4根次楞支撑点至梁底距离900主楞材料圆钢管主楞直径(mm)48主楞壁厚(mm)3主楞合并根数2次楞材料木方次楞宽度(mm)50次楞高度(mm)70次楞合并根数2采用斜撑否 800×1500梁：梁底支撑木方根数5根，梁底增设2根承重立杆，梁宽方向横距1100，立杆沿梁长方向纵距600，立杆步距1300，梁宽范围内、梁两侧立杆主楞单钢管，双扣件节点,见验算书。梁模板(扣件钢管架)参数表一、基本参数梁段信息KZL1楼板混凝土厚度(mm)120梁截面宽度B(m)0.8梁截面高度D(m)1.5承重架及模板支撑设置梁底支撑小楞垂直梁截面方向立杆沿梁跨度方向间距la(m)0.6立杆步距h(m)1.3梁两侧立杆间距lc(m)1.2梁底增加承重立杆根数2板底承重立杆横向间距或排距lb(m)1.2梁底模板支撑小楞材料方木钢管类型(mm)48×3立杆承重连接方式双扣件扣件抗滑承载力系数1立杆上端伸出至模板支撑点的长度a(m)0.1梁模板支架计算高度H(m)2.9是否计算边梁是外立杆与楼地面的夹角75是否验算地基承载力否模板自重(kN/m2)0.3钢筋自重(kN/m3)1.5施工荷载(kN/m2)2振捣混凝土对梁底模板荷载(kN/m2)2振捣混凝土对梁侧模板荷载(kN/m2)4新浇混凝土侧压力(kN/m2)17.848考虑荷载折减系数否是否进行模板材料匡算否是否自定义梁两侧楼板计算长度否二、材料参数木材品种松木弹性模量E(N/mm2)9000抗压强度设计值fc(N/mm)16抗弯强度设计值fm(N/mm2)17抗剪强度设计值fv(N/mm2)1.7面板类型胶合面板面板抗弯设计值fm(N/mm2)13面板厚度(mm)18面板弹性模量E(N/mm2)6000三、梁底模板参数梁底方木截面宽度(mm)50梁底方木截面高度(mm)70梁底纵向支撑根数4梁底木方、木托梁计算方法按三跨连续梁计算梁底支撑小横杆根数1四、梁侧模板参数主楞(外龙骨)方向竖向设置主楞间距(mm)500次楞根数(mm)6主楞竖向支撑杆数量4固定支撑水平间距(mm)500第1根次楞支撑类型固定支撑点第1根次楞支撑点至梁底距离150第2根次楞支撑类型固定支撑点第2根次楞支撑点至梁底距离650第3根次楞支撑类型固定支撑点第3根次楞支撑点至梁底距离1050第4根次楞支撑类型固定支撑点第4根次楞支撑点至梁底距离1350主楞材料圆钢管主楞直径(mm)48主楞壁厚(mm)3主楞合并根数2次楞材料木方次楞宽度(mm)50次楞高度
