中海花园人货电梯专项施工方案.doc

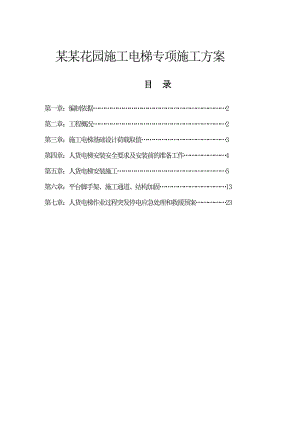

某某花园施工电梯专项施工方案目 录第一章：编制依据2第二章：工程概况2第三章：施工电梯基础设计荷载取值3第四章：人货电梯安装安全要求及安装前的准备工作4第五章：人货电梯安装施工5第六章：平台脚手架、施工通道、结构加固13第七章：人货电梯作业过程突发停电应急处理和救援预案23第一章： 编制依据1.1 某某花园一期项目工程施工组织总设计1.2某某花园一期项目工程施工图纸1.3 建筑工程施工质量验收规范GB50202-20021.4 建筑机械使用安全技术规程JGJ33-20011.5 GJJSC型施工升降机使用说明书第二章： 工程概况第一节：工程简介1、工程简介某某花园一期10#、11#、12#楼及车库工程，由某某宏洋地产（盐城）有限公司开发，某某集团有限公司承建，南京第一建设事务所有限责任公司监理，上海原构设计咨询有限公司设计，江苏省鸿洋岩土勘察设计有限公司质勘探。本工程层数为负下二层，地上三十四层，10#、11#、12#楼建筑总高度为103.600米，相对标高±0.00等于绝对标高3.75m，本工程基础及上部结构安全等级均为二级，地基基础设计等级为甲级，剪力墙抗震等级为二级，耐火等级为一级，防水等级为二级。本工程位于盐城市城南新区，西临日月路，北靠世纪公园，紧邻盐都区行政中心，因此本工程文明施工显得十分重要。主体结构及装修阶段施工时，垂直运输机械采用SCD200/200施工升降机四台；垂直运输机计划安装时间为结构六层开始。根据施工现场的场地情况及建筑物的平面位置，确定10#楼布置两台施工升降机，11#、12#楼各布置一台施工升降机。所有人货电梯安装高度为100m。各栋施工电梯安装轴线布置情况如下：1、编号为1施工电梯安装于10#楼建筑物边（A轴外侧交4-8轴之间）；2、编号为2施工电梯安装于10#楼建筑物边（A轴外侧交31-35轴之间）；3、编号为3施工电梯安装于11#楼建筑物边（B轴外侧交12-16轴之间）；4、编号为4施工电梯安装于12#楼建筑物边(E轴外侧交23-30轴之间)。四台升降机1#、2#施工电梯建筑外阳台进入室内，3#、4#施工电梯在11#、12#楼飘窗处进入室内。升降机安装高度为100m。从首层室外地面开始安装，安装人货梯基础：（长）6000mm×（宽）3800mm×（高）300mm。升降机基础底板配双向双层12200钢筋，混凝土强度较厂家设备图设计值提升一个等级为C35。第三章：施工电梯基础设计荷载取值本工程采用SCD200/200TD型升降机，根据本工程的特点，为方便工程施工的需要，本工程所使用的升降机基础设置分为：在地下室外围的天然基础上与地下车库顶板着力两种形式，为了确保天然基础的承载力，必须保证人货电梯基础混凝土的强度及几何尺寸。厂家设计要求：混凝土基础板下承载能力应大于0.15Mp。施工升降机自重：安全系数K=1.4， SCD200/200型施工升降机按高度100m时的重量：P1=（吊笼重（kef）+底层护栏（kef）+导轨架总重（kef）+对重重（kef）+载重量（kef）+附墙架自重重（kef）×0.02(Kn)。计算公式：1kgf/cm2=0.1Mpa-N/m2外吊笼重(双笼)2*1500kg；底层护栏重1480kg;导轨架总重=(每节重150kg,共需66节,9900kg)；吊笼载重量2*2000kg；P1=（1500*2）+1480+（150*66）+（2000*2）*0.02=368KN。基础自重：P2=6×3.8×0.30m×25kN/ m 3=171KN。荷载总重P=368+171=539KN。3.1施工电梯基础做法：1、人货梯型号选用SC200/200TD，施工电梯基础尺寸=（长）6000mm×（宽）3800mm×（高）300mm。2、各栋施工电梯基础底板均配12200双向双层钢筋，砼强度等级为C35，整体浇捣。根据本工程的特点，为方便工程施工的需要，本工程3#、4#施工电梯需安装在地下车库混凝土顶板上，为了确保首层楼板的安全，必须保证人货电梯基础混凝土的强度及几何尺寸。在地下负一层，人货电梯基础混凝土楼板下，采用钢管回顶加固措施，具体加固措施见附图。第四章：人货电梯安装安全要求及安装前的准备工作第一节:安装安全要求1.安装场地应清理干净，并用标志杆等围起来，禁止非工作人员入内。防止安装上方掉落物体,必要时应加安全网。安装过程中，必须由专人负责，统一指挥。2.利用吊杆进行安装时，不允许超载，吊杆最大起重量为2000N，吊杆只用来安装或拆卸升降机零部件，不得用作其它起重用途。吊杆上有悬挂物时，不得开动吊笼。3.升降机运行时,施工人员的头、手绝对不可露出安全栏以外。如果有人在导轨架上或附墙架上工作时，绝对不允许开动升降机，当吊笼升起时严禁进入外笼内。吊笼上的所有零部件，必须放置平稳，不得露出安全栏外。4.安装作业人员应按空中作业的安全要求，包括必须戴安全帽，系安全带，穿防滑鞋等，不要穿过于宽松的衣服，应穿工作服，以免被卷入运动部件中发生安全事故。5.操纵升降机，必须将操纵盒拿到吊笼顶部，不允许在吊笼内操作。吊笼起动前，应先进行全面检查，消除所有不安全隐患。安装运行时，必须按升降机额定安装载重装载，不允许超载运行。雷雨天、雪天或风速超过13m/s的恶劣天气不能进行安装作业。第二节:安装前的准备工作安装工地应具备合适的电源，并必须配备一个专供升降机用的电源箱，每个吊笼均应由一个开关箱控制，供电熔断器的电流为额定电流的1.52倍。应具备合适的起重设备及安装工具。应具备运输和堆置升降机零部件的道路及场地。应按要求制作基础，自备好地脚螺栓，确定附墙架与建筑物连接的方案，准备好予埋件或固定件等。根据需要，自备站台附件，如：过桥板，安全栏杆等。第五章：人货电梯安装施工5.1 双笼电梯参数要求 本工程施工双笼电梯拟采用苏州固顺工程机械有限公司制造的SC200/200施工升降机，其单个吊笼的技术性能参数如下：序号项 目单 位参 数备 注1额定载重量2*20002额定乘员人12无载货时3最大提升高度M4504起升速度m/min345吊笼内空尺寸M3.0×1.3×2.5长×宽×高6外笼（双）尺寸M3.62×4.2×2.1长×宽×高7吊笼自重2*20008标准节自重1509标准节长度150810吊杆提升长度20011电机台数1412连续负载25%负载功率KW8.5/11单台电机13额定电压/频率V/HZ380/5014额定电流A14×23.515漏电断路器A2*6316减速机速比1：1617防坠安全器自动力矩KN·m318防坠安全器动作速度m/min3419整机自重T20H=100m20附墙架承载力KN65一套21安装载重量2*2 00022接地电阻45.2 安装荷载施工升降机自重：安全系数K=1.4， SCD200/200型施工升降机按高度100m时的重量：P1=（吊笼重（kef）+底层护栏（kef）+导轨架总重（kef）+对重重（kef）+载重量（kef）+附墙架自重重（kef）×0.02(Kn)。计算公式：1kgf/cm2=0.1Mpa-N/m2外吊笼重(双笼)2*1500kg；底层护栏重1480kg;导轨架总重=(每节重150kg,共需66节,9900kg)；吊笼载重量2*2000kg；P1=（1500*2）+1480+（150*66）+（2000*2）*0.02=368KN。基础自重：P2=6×3.8×0.30m×25kN/ m 3=171KN。荷载总重P=368+171=539KN。5.3附墙要求 每三层设附墙架一道，电梯中心距楼板的距离为3.2m，附着长度为3.2m，一般施工升降机的附墙连接架的标准长度为2.9m至3.5m，所以支撑长度随附着物的远近进行特殊的加长处理。 附墙架均与阳台封口梁或飘窗处的框架梁进行附着。5.4 安装步骤及要求在安装升降之前必须熟悉“安装安全要求”。深刻了解升降机的机械和电气性能，并对有待安装的各个零、部件进行检查，符合要求后方可使用 （1）外笼及内笼安装 左侧面对外笼门的外笼底盘是和两节标准节连接在一起的，且左吊笼也装在两节标准节上，吊笼底架与外笼底盘用螺栓进行连接成为一体（安装就位后立即拆下）。右侧外笼底盘和右盘笼底架也用螺栓进行暂时连接成为一体（安装就位后应立即拆下）。方便运输和按扎，具体安装方法如下：用塔吊将左外笼、吊笼及所所带两节标准节，吊装于升降机对建筑墙体的一面与墙体平行。 右外笼及吊笼吊装前，应将右吊笼内两个电动机的自动器拉手撬松，并用垫块垫实，使该吊笼两个齿轮能与齿条滚动吻合，吊装时应缓缓放下，将吊笼吊入导轨立杆，吊笼就位后将自动器复位，用M20×130螺栓将左右外笼底盘结合处连接拧紧，并及时拆下左右吊笼与底盘的连接螺栓。释放右吊笼各滚轮的螺栓，转动偏心轴调整滚轮与导轨立柱的间隙，调整后锁紧。然后释放传动板上及防坠安全器底板上的背轮用专用扳手转动偏心套调整背轮与齿条间隙，调整后锁紧。调整完毕后齿轮与齿条吻合的侧间隙为0.2-0.5，背轮与齿条背面的间隙为0.5，各滚轮与导轨架立柱的间隙为0.5。 用经纬仪测量基础标准节的垂直度保证其垂直度小于两节标准节高度的1/1000，调整时可用一些不同厚度的铁皮垫入外笼底盘与基础之间进行调整。调整完毕后，用砼将地脚螺栓浇筑在基础面的预留孔内，待砼达到强度后将地脚螺栓紧固。（2）电缆及电气装置的按扎检查 电缆安装：供电电源箱距升降机电源箱应在5米以内，为保证供电质量，即满载运行中电压波动在380V（允许偏差±5%的范围之内），所以引入电源电缆截面面积不应小于VV3×25m+2×10m。按扎时：A. 将引入电源电缆从供电电源接入升降机电源箱内。B. 将升降机供电电缆以自由状态盘入电缆筒内，不得纽扣、打结。C.将电缆筒固定在外笼底盘底盘上挑线架正下方，将电缆线一锻从电缆筒底部引出接入升降机电源箱，两一端通过电缆挑线架引到吊笼内接入吊笼内接线盒上。 电气装置的检查：电气装置在升降机出厂前以按扎完毕，因此在升降机按扎完毕后应做好如下检查：A.升降机结构、电机和电气设备的金属外壳均应良好接地，接地电阻不得超过4欧姆。B.用兆欧表测量电动机及电气元件对地绝缘电阻不得小于1兆欧姆。C.检查各安全控制，分别触动各个门上的联锁开关、松绳开关、上、下限位开关、极限开关，每次触动时吊笼应不能运行。D.校核电动机接线，吊笼上下运行方向应与操作盒上所示一致。电气检查完毕后，升降机可进入安装。(3)吊杆安装 先将推力轴承加润滑油后装在吊杆底部。 将吊杆放如吊笼顶部的安装孔内。 在吊笼内将向心轴承安装在安装孔内
