中市办静压桩基施工方案(最终).doc

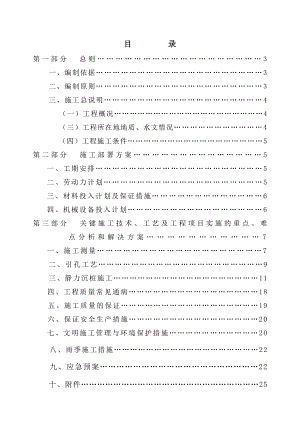

目 录第一部分 总则3一、编制依据3二、编制原则3三、施工总说明4（一）工程概况4（三）工程所在地地质、水文情况4（四）工程施工条件5第二部分 施工部署方案5一、工期安排5二、劳动力计划5三、材料投入计划及保证措施6四、机械设备投入计划6第三部分 关键施工技术、工艺及工程项目实施的重点、难点分析和解决方案7一、施工测量7二、引孔工艺9三、静力沉桩施工11四、工程质量常见通病18五、施工质量的保证19六、保证安全生产措施20七、文明施工管理与环境保护措施20八、雨季施工措施22九、应急预案22十、附件25附件1、项目组织结构图25附件2、质量保证体系26 附件3、项目管理组织结构图27附件4、施工进度计划表28附件5、静压桩施工记录29第一部分 总 则一、编制依据1、国家现行工程建设标准强制性条文、施工及验收规范、规程。阜阳市颍泉区中市办集中安置小区（北地块）岩土工程勘察报告 ；先张法预应力混凝土管桩基础技术规程DB34/T1198-2010(安徽省标准)关于加强我市预应力砼管桩施工质量管理的意见阜建监（2011）24号先张法预应力砼管桩（GB13476-2009）建筑地基基础工程施工质量验收规范（GB50202-2002）工程测量规范（GB50026-2007）建筑基桩检测技术规范JGJ1062003（行业标准）建筑桩基技术规范（JGJ94-2008）预应力混凝土管桩（图集）10G4092、场区实际情况。3、本公司质量、职业健康安全及环境保护管理体系文件。二、编制原则1、坚持质量第一，用户至上的宗旨，全面执行我公司“三标一体”管理方针，严格按照ISO9001：2000质量管理体系、ISO14001：2004环境管理体系和GB/T28001：2001职业健康安全管理规范的要求进行施工管理，切实贯彻执行国家施工及验收规范、操作规程和制度，确保工程质量和职业健康安全，遵循国家及市政府有关环保文件精神，采取有效措施，减少环境污染，降低噪音。2、严格执行基建程序，发挥我公司技术优势，利用先进的施工技术，科学管理，加快施工进度，确保本工程尽早交付业主使用。3、根据本基础工程建筑结构特点,充分发挥我公司整体实力，本工程静压桩基础使用目前较先进ZYJ800D、LDZJ850液压履式静力压桩机机械设备，减轻劳动强度，提高劳动生产率，加快施工进度。4、结合施工实际，合理安排施工工序。采用系统工程、网络计划、目标管理等现代化管理方法，统筹安排施工作业，安排机械、材料、劳动力的进退场，加强工程进度的科学性、计划性管理，确保施工进度和现场文明整洁。5、遵循国家有关环保文件精神，采取有效措施，降低施工噪音及粉尘污染，保持正常的生产和生活环境。6、严格遵守国家及当地政府有关消防要求，做好消防工作。三、施工总说明（一）工程概况阜阳市颍泉区中市办集中安置小区位于阜阳市城区北部，双河路北侧、界首路西侧、管庄路东侧；建设用地面积约，总建筑面积约30万。地下工程37000.其中9栋26层，9栋18层，1栋32层。1栋幼儿园。主楼采用PHC-500（125）AB-C80管桩，目前东边9栋楼号为偶数的楼座总桩数1621根，（其他楼号为奇数的楼座因为基础设计图没有出来，具体数量未统计）。持力层为第7层粘土夹粉土层，管桩极限阻力标准值为90Kpa，极限端阻力标准值为4600Kpa，单桩承载力特征值预估为2300KN。 商业裙楼及门厅采用PHC-500（100）AB-C80，9栋楼相应商业裙楼总桩数为375根，管桩桩持力层为第5层粉土夹粉质粘土，管桩极限侧阻力标准值为为80Kpa，极限端阻力标准值为2600Kpa，单桩承载力特征值预估为1000KN。有效桩长待试桩后由设计单位确定。本工程主要工程量如下：序号材料名称规格/型号单位数量备注1挖掘软土层耕植土m338000估算（不含18层、32层楼）2换填碎石、碎砖碾压m338000估算（不含18层、32层楼）3PHC管桩500*125ABm48630估算（不含18层、32层楼）4PHC管桩500*100ABm5625估算（不含18层、32层楼）（二）工程所在地地形、地质情况1、地形地貌拟建场地位于阜阳市西北部，宏观地貌为淮北冲积平原，微地貌单元为泉河高漫滩，场地地形较平坦。表层为耕植土，耕植土土层厚度约为80cm。2、地下水位情况根据地勘报告“勘察期间钻孔中的稳定潜水位埋深2.1米，标高26.5027.95米。水位随季节变化，冬春季节水位低，夏秋季节水位高，年变化幅度在地面下13米。根据勘察完近年来在本地区勘测资料显示，该场区在近35年高水位埋深约为1米。”高程约29米。根据区域水文地质资料和本次勘察结果，4、5层压力水头约高于各含水层顶板（三）工程施工条件根据现场目测，场地较为平整，但耕植土未经填平压实，由于桩机自身较重，场地要平整坚硬，在较软的场地中适当铺设道渣，不能使桩机在打桩过程中产生不均匀沉降，静压桩桩机对施工场地要求较高，由于桩机及配重达500吨以上，为防止桩机下陷而造成桩身倾斜、桩机挤压对桩位的影响，影响施工质量及施工安全，必须沿建筑物周边预应力管桩中心线加宽6米区域内全部采用换填砖渣的措施，使其达到静压桩施工要求。换填砖渣厚度为800MM。另外现场临时道路只有拟建物南边已修建了一条6米宽220厚C20混凝土道路，其它临时道路尚未完成，考虑工期紧和现场情况，首先在拟建建筑物场地周边修建一条4米宽的600厚碎砖渣临时道路和南边已修建好的施工临时砼道路形成环形道路，以方便管桩运输和机械行走。环形道路距用地界线（北块）搭建的围墙内1米距离外修建。第二部分 施工部署及方案一、工期安排本工程进度计划安排2个压桩专业队进行施工，工程桩共1577根，计划工期控制为30天（工期具体安排见进度计划表）。二、劳动力计划劳动力组织按不同阶段分别来考虑和安排，为保证工程质量、提高效率及便于核算，作业队伍应保持相对稳定，并隶属于项目经理部统一安排、统筹调度。劳动力计划，见下表。劳 动 力 计 划 表 序号工种名称工作内容人数1软土层换填负责软土层换填施工802静压桩工负责静压桩施工403焊工接桩及其他焊接作业105电工负责现场用电3 三、材料投入计划及保证措施1、工程用材料投入计划，分工程用材料和周转工具材料投入计划，提前联系材料，合理安排进退场时间。 2、材料投入计划保证措施：1）做好市场调查，从中选择几个生产管理好、质量可靠稳定的厂家，作为待定的供销商，建立质量档案，并进行质量比较，从中选择最优厂家，作为合格供应商，建立供货关系。2）建立供货商档案，随时对材料进行抽样，保证供销商所提供的产品均为合格，否则应重新认定合格的供销商。3）原材料进场必须“二证”齐全，包括产品合格证和供应商资格合格证。4）原材料进场后应按指定地点整齐码放，并挂标牌标识，标明型号、进场日期、检验日期、经手人等，实现原材料质量的有效追溯。序号材料名称型号规格单位数量备注1碎砖、碎石碾压M33.5万估算2预应力管桩500*125ABm48630估算3预应力管桩500*100ABm5625估算四、机械设备投入计划主要施工机械计划：本工程工期紧、压桩工程量大，为提高工作效率，拟投入ZYJ800D、LDZJ850液压履式静力压桩机各一台。同时做好施工机具设备的加工与修配工作，以满足优质、高效的施工生产需要。 1、主要施工机械配备一览，见下表主 要 施 工 机 械 配 备 一 览序号设备名称型号规格数量使用部位1挖掘机XC3304软土层换填2铲车502软土层换填3自卸运土车20t12软土层换填4长螺旋杆钻孔机2引孔、压桩5静压桩机800t26送桩器500107汽车吊YQ-252吊桩8混凝土搅拌机JXC-4002零星搅拌9气体保护焊机GP MIG 22108焊接10潜水泵5m310场区抽排水11水准仪DZS3-13测量放线、施工监测12全站仪BF-802C113经纬仪J2-2/JZJDA2 2、施工机械的使用及管理（1）开工前由设备科编制详细的设备进场计划，报主管经理批准后，负责组织设备的进场、安装、调试。如果在施工过程当中发生变化，及时反馈到公司，由公司动力部根据需要对设备进行调整，绝不影响工程施工。（2）施工机械管理措施 按ISO9002质量体系程序文件之设备管理程序的要求，确保施工现场机械设备始终处于受控状态，满足工程进度和质量的要求。所有进场的机械设备在使用前必须经公司动力部审验，合格后领取准用证方可使用，防止不合格（或未检修）设备进入施工现场。 机械保养好坏是其能否正常运转的保障。因此，所有机械设备进场后，应严格按照使用说明及机械设备安拆使用操作规程进行检查、就位、调试，需要做设备基础的，必须严格按要求做好设备基础。操作人员必须经过岗位培训持证上岗。 设备在使用过程中操作人员应按规定进行保养，定期检修，保证其运转良好，并作好记录。 按照设备使用要求作好防雨、防潮、防雷击工作，并应搭设工作棚（罩），悬挂设备安全技术操作规程。第三部分 关键施工技术、工艺及工程项目实施的重点、难点分析和解决方案一、 施工测量 1、总则本工程的一个重要特点是面积大。为保证建筑物轴线及桩基平面位置的准确性，确保测量工作的高效率、高精度，测量工作严格按工程测量规范GB5002693的要求，遵循先整体，后局部，先控制、后细部的原则。为方便建筑物桩基放样工作，本工程采用建筑方格网的平面控制形式，以控制建筑物的各主轴线，并进行严密平差和归化改正工作。
