    中广核太阳能安徽坝镇20MWp光伏并网发电工程升压站脚手架施工方案.doc

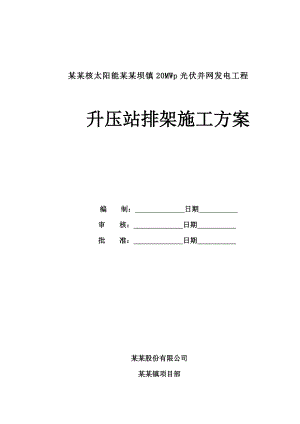

    某某核太阳能某某坝镇20MWp光伏并网发电工程升压站排架施工方案 编 制: 日期 审 核: 日期 批 准: 日期 某某股份有限公司某某镇项目部目录 第一章 工程概况及编制依 据.一、工程概况.二、 编制依据.第二章 脚手架搭设施工方案.一、脚手架种类选择.二、 搭设准备.三、材料安全技术标准. 四、方.9 五、参数信息.17 六、落地扣件式脚手架搭设及其注意事项.24七、危险源辨识及管理措施.28第三章 安全及文明施工.29一、安全施工措施.29二、文明施工措施.30第一章 工程概况及编制依据一、工程概况某某核某某镇20MWp并网光伏发电项目工程位于某某省中部巢湖市坝镇。镇区西距合肥市区58公里,东距南京市区78公里,南距巢湖市区52公里,陆路交通便捷。本工程20MWp光伏电站采用每1021kWp光伏发电系统为1个区设计,共20个方阵,每个子方阵由2台500kW逆变器和1台1000kVA变压器组成。每个组串由22块255Wp光伏组件串联组成。本期建设容量20MWp,初步拟定需要用地面积约平方米,约598.03亩。工程采用“农光互补”模式有效的利用土地资源,将农业生产和发电巧妙的结合起来,既满足了农业生产,又实现了光电转换,创造了全新的农业生产经营模式。根据本工程升压站的施工特点及现场的实际情况,为确保施工安全和操作便利等,本工程采用脚手架搭设作业平台,升压站建筑高度约4-6米,作业面主要为墙面及混凝土立柱。脚手架在升压站内搭设,在需拆除墙面及恢复墙面位置搭设可靠的脚手架作为操作平台,成凹字形三面操作平台,脚手架搭设高度约4-6米,宽度约1.2米,跨度根据拆除及恢复墙面而定,并搭设1.2米安全护栏,并设上下通道;脚手架操作平台加设斜撑增加稳固性,施工按顺序以墙面的拆除和恢复分别搭设脚手架操作平台进行,待脚手架验收合格后方可作业。脚手架的搭设均应参照电站脚手架搭设安全技术标准进行搭设,为保证本工程安全有序进行,特制定本方案。二、 编制依据在本施工组织设计的编制过程中,我们主要以以下几项作为依据:(一) 本工程技术规范书、施工组织方案。(二) 本工程现场踏勘资料。(三) 现行国家以及省、市有关技术规范、规程、标准和制度,法律、法规。主要有:Ø 建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2001)Ø 电站脚手架搭设安全技术标准Ø 建筑结构荷载规范(GB 50009-2001)Ø 钢管脚手架扣件标准(GB15831)Ø 混凝土设计规范(GB 50017-2003)Ø 碳素结构钢(GB/T700)(四) 公司以往施工经验、人员机构、技术力量、机械设备配制情况。(五) 公司ISO9002质量保证体系及有关的管理制度。第二章 脚手架搭设施工方案一、脚手架种类选择1. 根据本工程升压站高度、结构特点及施工进度的安排,本工程脚手架搭设采用落地扣件式钢管脚手架。脚手架离墙距离为20cm。2. 脚手架必须具有足够的承载力、刚度和稳定性,在各种荷载作用下不发生失稳、倒塌以及超过允许要求的变形、倾斜、摇晃或扭曲现象,确保安全施工。二、 搭设准备1. 项目经理根据需用计划负责组织有关人员落实钢管、扣件、劳动力、施工机具等的供给渠道,尽快订立供给关系或合同,保证按时进场。2. 架管、扣件等必须有出厂合格证书,对其质量应严格把关,经质安专人验收合格后方可采用。3. 架子工必须是持有操作证、体检合格的才能进场施工,挂牌上岗,穿带整洁,文明礼貌,团结互助,无污言秽语,不打架斗殴。4. 项目技术负责人根据本方案及现场具体情况对架子工进行详细的技术、安全交底,严格遵守中华人民共和国行业标准建筑施工扣件式钢管脚手架安全技术规程(JGJ130-2001),明确分工,责任到人。三、材料安全技术标准(一)    方案选择采用扣件式单排钢管(48×3.5)脚手架进行搭设,其钢管立杆间距1.5m,排距1.05m,钢管大横杆步距1.8 m,剪刀撑按45º60º进行搭设。在脚手架外侧面的大横杆按60cm一道进行搭设。为保证架体的整体承载力和稳定性,在各层结构处按规定设置连墙杆,以保证架体的稳定性。(二)    技术参数双排外架立杆纵向间距1.5m,排距1.05m,大横杆步距1.8m;剪刀撑搭设角度45º60º,立杆靠墙的一端离墙面20cm。剪刀撑斜杆两端扣件与立杆节点的距离不应大于15cm,最下面的斜杆与立杆的连接点离地面不宜大于50cm,脚手架各杆件相交伸出的端头均应大于10cm,以防杆件滑落。外侧立杆顶端高出施工墙上皮1m进行搭设。(三)    钢管脚手架搭设的基本要求1.扣件式落地钢管脚手架的搭设顺序为摆放扫地杆逐根树立立杆并随即与扫地杆扣紧装扫地小横杆并与立杆或扫地杆扣紧安第一步大横杆与各立杆扣紧安第一步小横杆安第二步大横杆安第二步小横杆安第三、四步大横杆和小横杆连墙杆接立杆加设剪刀撑铺脚手板。2.悬挑脚手架搭设的工艺流程为:水平悬挑纵向扫地杆(连梁)立杆横向扫地杆小横杆大横杆(搁栅)剪刀撑连墙件铺脚手板扎防护栏杆扎安全网。附图:(四)    技术要点1.底皮:外脚手架内外立杆坐落于10cm素混凝土上。地下室顶板回填土夯实,回填土上采用素混凝土厚度不小于10cm进行施工。2.施工要求必须使用合格材料,对于有变形和不合格的扣件均不得使用。在外脚架搭设过程中,必须严格按规定的构造方案和尺寸进行搭设,并及时与结构拉结或采用临时支顶,确保搭设过程的安全。必须按规范规定设置连墙杆。应随架体搭设进度,及时跟进做好安全网等安全防护措施的张挂。脚手架外侧采用安全网全封闭;围网设于靠外侧立杆的内侧,与立杆、横杆绑扎牢固,绑点间距30cm。    在外脚手架搭设过程中脚手架里、外两排立杆均要竖直,尤其不得向外倾斜,搭设过程中应随时校正杆件垂直度和水平偏差;避免累积偏差过大。搭设时必须在垂直方向,水平方向按50%错开接头,所有立杆必须落地,不得在水平杆上加悬空立杆。搭设第一节立杆时应选用长短不一的钢管,确保错开立杆接头位置;小横杆的搭设应与大横杆垂直,小横杆两端应伸出大横杆外10cm以上。连接大横杆的对接扣件,开口应朝架子内侧,螺栓向上,十字形扣件不得使开口朝下,螺栓拧紧扭力矩达65Nm,不得发生破坏。21钢管立拄施工要求    立柱上的对接扣件应交错布置,两个相邻立柱接头不能在同一步距内,且相邻立柱接头在高度方向错开的距离不小于一个步距,各接头中心距主节点的距离不应大于步距的1/3。    立柱顶端应高出女儿墙上皮1.0m,高出建筑物檐口上皮1.5m。    脚手架底座上必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座下皮不大于20cm处的立杆上。横向扫地杆应采用直角扣件固定在靠纵向扫地杆下方的立杆上。22钢管水平杆施工要求    (1)横向水平杆设于纵向杆之下,纵向水平杆固定在立杆的内侧,并采用直角扣件与立杆扣紧。    (2)纵向水平杆接长一般采用对接扣件连接,也可采用搭接。相邻纵向水平杆对接接头应交错布置,不应设在同步、同跨内,相邻接头水平距离不应小于500mm,并应等距设置不小于3个旋转扣件固定,端部扣件盖板边缘至杆端的距离不应小于100mm。    (3)纵向水平的长度一般不宜小于3跨,并不小于6m。     每一主节点处必须设置一根横向水平杆,并采用直角扣件扣紧在纵向水平杆上,该杆轴线偏离主节点的距离不应大于150mm。    (4)连接大横杆的对接扣件,开口应朝架子内侧,螺栓向上,避免开口朝上,以防雨水进入。23连墙体施工要求     施工时按竖向间距不大于二步距,水平间距不大于三步距,必须设置一道牢固的连结点。拟在每层边梁进行预埋钢管,并通过水平杆与外架进行连接,将架体附着到主体框架梁上。24剪刀撑的设置要求    (1)每道剪刀撑跨越立拄的根数宜在57根之间,每道剪刀撑宽度不应小于4跨,且不小于6m,斜杆与地面的倾角应在45º60º之间。    (2)双排脚手架应在外侧立面整个长度和高度在连续设置剪支撑。    (3)剪立撑斜杆的接头采用搭接方式接长时不应小于三个扣件连接固定搭接长度不应小于1m,端部扣件盖板的边缘至杆端距离不应大于150mm。25架体上开洞的施工要求    (1)洞口处增设的斜杆应采用旋转扣件优先固定在与之相交的横向水平杆的伸出端上,旋转扣件中心线距中心节点距离不应大于1
