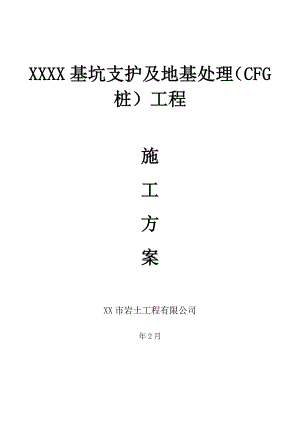

XXXX基坑支护及地基处理（CFG桩）工程 施工方案XX市岩土工程有限公司年2月目 录一、工程概况二、场地工程地质条件三、编制依据四、施工部署五、基坑支护及地基处理（CFG桩）方案六、监测方案七、施工进度计划保证措施八、质量保证体系及技术措施九、安全保证体系及保证措施十、季节性施工技术措施十一、深基坑施工应急预案一、工程概况安平正悦房地产开发有限公司拟建的XXXX1#、2#、3#、4#楼位于安平县红旗大街北侧，主楼1#、2#、3#、4#地上26层，地下1层；基础埋深-7.2m，均为框剪结构，筏板基础；商业地上35层，地下一层，框架结构，独立基础；地下车库地下1层，框架结构，独立基础，基础埋深-7.2m。场地西侧为马路，北侧有12层建筑物，东侧为马路，南侧有5层建筑物。二、场地工程地质条件勘探深度内地层划分为7个工程地质层，各土层工程地质特征及厚度变化分述如下：第1层素填土：灰黄色，湿，稍密，以粉土粘性土为主，表层0.3-0.9米为杂填土。此层厚度0.6-2.6米，底板埋深0.6-2.6米。第2层粉土：灰黄色，湿，密实，摇振反应中等，干强度低、韧性低，中压缩性，土质不均匀局部夹0.2-0.4米的粉质粘土薄层，含云母、锈斑。此层厚度6.1-9.1米，底板埋深7.5-10.1米。第3层粘土：灰褐色，可塑，有光泽，干强度高、韧性高，中压缩性，土质不均匀局部夹0.1-0.4米的粉土薄层，含姜石。此层厚度3.0-5.4米，底板埋深12.0-13.8米。第4层粉土：灰色，湿，密实，摇振反应中等，干强度低、韧性低，中压缩性，土质不均匀局部夹0.1-0.4米的粉质粘土薄层，含云母、锈斑，粘粒含量高，此层厚度4.9-7.7米，底板埋深18.2-20.8米。第5层细砂：灰黄色，湿，密实，主要矿物成分石英、长石、云母，分选性一般，磨圆度高，土质不均匀局部夹0.2-0.4米的粉土薄层，局部颗粒较细为粉砂，此层厚度14.6-16.2米，底板埋深34.1-35.8米。第6层粉土：灰黄色，湿，密实，摇震反应迅速，干强度低、韧性低，中压缩性，土质不均匀夹0.1-0.4米的粉质粘土薄层，含云母、锈斑，粘粒含量高，此层厚度2.3-5.1米，底板埋深36.6-40.5米，部分钻孔未揭穿该层。第7层细砂：灰黄色，湿，密实，主要矿物成分石英、长石、云母，分选性一般，磨圆度高，土质不均匀局部颗粒较粗为中砂。此层最大可见厚度23.4米，钻孔最大深度60.0米，钻孔未揭穿此层。拟建物规模、基础埋深、形式、结构详见下表：楼号长*宽（m)高（层）基础埋深预计基础形式及荷载预估单位荷载(KN/m2)预计结构形式1#住宅楼55.6*19.926F2.0m桩基础600 KN/m2框架-剪力墙2#住宅楼54.6*20.13#住宅楼56.5*20.14#住宅楼52.0*18.8三、编制依据3.1该工程总平面图3.2建筑基坑支护技术规程(JGJ120-99)3.3建筑基坑工程技术规范（YB9258-97）3.4建筑地基基础设计规范（GB50007-2002）3.5建筑地基基础工程施工质量验收规范（GB50200-2002）3.6工程测量规范（GB50026-2007）3.7建筑基坑工程监测技术规范（GB50497-2009）3.8混凝土结构设计规范（GBJ10-89）3.9国家和省施工工法及企业施工工法3.10同类工程的施工经验及国家技术标准3.11岩土工程治理手册3.12该工程岩土工程勘察报告3.13本地同类工程成功经验四、施工部署4.1项目组织管理机构及岗位责任针对本工程地下室面积大，挖深较大的情况，公司派出管理能力强、技术水平高、施工经验丰富的施工人员进行施工，全权负责本工程的质量、安全、工期及经济核算工作施工项目管理组织机构框图项目经理：韩婷婷执行经理：霍宏祥技术李福星材料冯拥军质检冯兰安全赵广生各施工班组主要岗位的岗位职责1 ）项目经理 （1）、项目经理是公司法人在项目上的代表，对项目的工期、质量、安全、文明施工、企业文化及成本管理负全面的责任。 （2）、项目经理是项目上总的决策者，对如何贯彻国家的法律、法规，如何实现公司总部的质量方针、质量目标、安全目标、成本目标、文明施工目标及企业文化的覆盖，如何实现对贵司的承诺，如何在施工过程中与贵司保持良好的沟通以实现贵司的各项目标进行总的策划决策。2）执行经理 （1）、执行经理是项目管理的总实施者，在项目经理组织下，经项目总工程师策划后的成果即施工组织设计和项目质量计划，项目副经理应坚决执行。（2）、执行经理对所负责的施工段的工期、质量、安全、文明施工成本核算等负责直接领导责任。4.2施工准备4.2.1组织准备1、建立工程项目部，实行项目经理责任制，全面负责工期、质量、安全、成本。统一指挥，安排生产、调配劳动力及供应物资。2、制定实施各种责任制、管理制度，建立质安保证体系，确保工程质量与生产安全。3、项目部下设生产、安全、技术、质量、材料、设备、成本核算和生活后勤等职能部门。各职能部门对项目经理负责，做到分工明确，各负其职，相互协作，紧密配合，形成高效实干的管理层。4.2.2技术准备1、组织技术管理人员会同有关部门做好施工图会审工作，组织施工人员学习规范及设计技术文件，熟悉施工任务、施工工艺流程，施工现场布置和各种技术要求及安全规章制度。2、接管好建设单位提供的坐标控制点和高程控制点，并将控制点重新布施在不受施工作业影响处并加以保护，在施工中经常复测。3、做好原材料的实验工作，根据现场供应的水泥、砂石品种委托实验室做配合比实验工作，做好钢筋的原材料、焊接接头实验工作。4.2.3施工准备1、组织施工人员进场做准备工作，对场地障碍物及地下障碍物进行全面清理，了解附近地下管道埋设情况，同时必须采取有效的安全监控措施。2、根据场地和施工要求，确定作业工段，作业流程、材料堆放、制作场，布施好场区内的宣传牌，管理制度牌以及安全警示标志、消防设施等。3、组织施工机械进场，按施工要求进行组装调试，并按施工顺序就位。4.3各项资源需要量计划4.3.1劳动力需要计划序号专业所需人数1钢筋混凝土灌注桩施工202冠梁混凝土施工103锚索施工204喷射砼面层155土钉墙施工106管理人员57合计（施工最高峰用工）804.3.2施工机械需要量计划序号设备名称设备型号数量（台）1潜水泵3立方262潜水钻机KQ-120023钢筋调直机CT40-1414钢筋切断机GJ51-3215电焊机BX-30036气动锚索钻机MQT-130/2.027混凝土喷射泵PZ-528空压机SJB-型19注浆设备UBL-3210搅拌机YE7211水准仪DS3112经纬仪DJ214.4施工总体安排钢筋混凝土护坡桩施工-冠梁施工-深基坑土方分层开挖-锚索、腰梁、土钉墙施工-桩间防护-喷射混凝土护坡-基础验槽-基础施工-土方回填（注：深基坑变形监测贯穿施工全过程）五、施工方案5.1、护坡桩施工1、护坡桩质量保证措施1.1放桩位线：应有专人验线并作桩位预检记录。1.2钢筋笼加工：严格按设计图纸加工, 按批进行验收,合格品做标识.钢筋供应的长度不满足设计要求时, 主筋采取搭接焊或闪光对焊, 按规定做抗拉强度试验。为保证主筋间距和钢筋笼的整体刚度，固定架立筋应与主筋焊牢，箍筋与主筋绑牢，成形后的钢筋笼外形尺寸、主筋位置、数量等应与设计相符合。1.3钻孔： 钻机就位时,经专人检查桩位的偏差及垂直偏差，符合要求后方可开钻,终孔后经专人检查孔深符合要求后退出钻机。1.4验笼顶标高： 砼浇灌前, 应有专人检查钢筋笼的笼顶标高, 符合要求后方可进行浇灌。1.5浇灌砼： 单桩砼的浇灌要连续, 若遇两次浇灌，时间间隔要小于1小时, 以免形成断桩。1.6砼强度：按照规范要求及时留置试块（100×100×100mm），进行标养。2、护坡桩工艺流程: 平整场地>复测孔位>安装桩机>调平钻机底座并对正桩位>钻进>到位后清孔>检测成孔质量>放置钢筋笼>安置水下导管>灌注水下砼>成桩>截除桩头。2.1、质量标准（1）钻孔桩混凝土强度：满足设计要求（2）钻孔尺寸误差：5CM（3）钻孔垂直控制误差：1%（4）孔底沉渣厚度：30CM（5） 护筒埋深：1.5m2.2、钻孔灌注桩施工方法（1）施工准备钻孔前需根据设计要求和现场情况，将场地大致平整以便钻机安装和移位。（2）桩位测量整平场地符合要求后，即可测量放桩位。（3）钻机就位钻孔钻机采用潜水钻机。安装钻机前采用经纬仪进行精确定位，开钻前先检验钻头直径，调整和安放好起吊系统，钻机底座和顶端应平稳、牢固。并对钻机顶部的滑轮缘、转盘中心对中后将钻头吊起，徐徐放进护筒，调整使钻塔垂直，合格后根据四角控制拉好的“十字线” 对准桩位。在桩位附近设泥浆池，采用原土造浆，循环使用，钻孔中随时检查孔位、泥浆稠度、孔径及深度，作好原始记录。（4）成孔检验首先进行换浆清孔，并检查孔深、沉渣等。（5）钢筋笼制作与吊装在终孔之前，即要提前将钢筋笼制作成形，为使钢筋笼下到孔内时不靠孔壁而有足够的保护层，在钢筋笼主筋上每隔m左右对称设置四个“钢筋耳朵”。钢筋骨架在现场分段制作，利用钻机本身的卷扬机系统垂直吊入孔内，保护层以钢筋耳环控制。（6）导管组拼及吊装就位导管安装前应进行拼组和水压试验，试验时的压力应不小于灌注时导管可能承受的最大压力的1.5倍。吊放导管时位置居中，轴线顺直，稳步沉放，防止卡挂钢筋笼，导管下口距孔底为0.6-1m，导管上口设漏斗和储料斗。（7）灌注混凝土砼灌注前再次校核钢筋笼标高、孔深、泥浆厚度，检查有无坍孔现象，待符合要求后即可开盘灌注。桩基混凝土采用导管法浇筑，使用商品混凝土。按照灌注水下砼的规范要求，先前做好钢筋的制作绑扎，灌注中导管埋入砼的深度不得小于2m，并不宜大于6m。灌注开始后应紧凑连续地进行，严禁中途停灌，砼灌注至设计标高为完成，以便清除浮浆，截除桩头，确保砼质量，灌注过程中要指定专人认真详细填写灌注记录。（8）将钻机移至下一孔位，为防止穿孔本工程采用跳打法进行。钻孔灌注桩的施工工序为：桩孔定位 十字交叉法复验桩位钻进成孔检查确认孔深 不合格 一次清孔 合格检查钢筋材质 提 钻钢筋笼制作吊放钢筋笼
