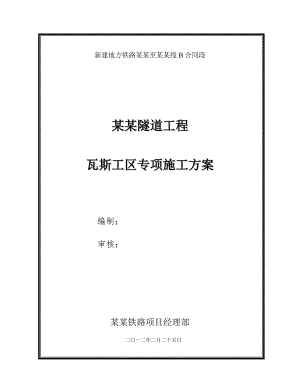

新建地方铁路某某至某某线B合同段某某隧道工程瓦斯工区专项施工方案编制： 审核： 某某铁路项目经理部 二一二年二月二十五日目 录第一章 工程概况与总体安排11.1. 编制依据.11.2.工程概况.11.3.地质情况.21.4. 某某隧道煤层及瓦斯情况.41.5.总体安排 .7第二章 开挖与除渣运输方案.162.1.开挖 .162.2除渣与运输 .23第三章 支护与二次衬砌施工方案 283.1 隧道初期支护施工方案 .283.2.隧道二次衬砌 .30第四章 临时用电及通风方案 .324.1.临时用电方案 .324.2.通风方案 .34第五章 揭煤防突方案 .405.1 揭煤施工与防突作业流程 .405.2 隧道揭煤防突方案 .405.3. 揭煤钻爆工艺 .46第六章 瓦斯监控方案 .486.1瓦斯监控要求 .486.2监控方案总述 .486.3瓦斯的自动监控 .49 6.4瓦斯的人工监控.50 6.5技术培训.50第七章 应急救援方案 .517.1瓦斯爆炸事故的应急处理与救护 .517.2事故救援 .527.3瓦斯爆炸事故灾后调查 .537.4 瓦斯隧道作业应急救援预案 .57第八章 施工安全管理措施 .618.1瓦斯地段施工组织管理措施 .618.2防火措施 .66 8.3建立安全保证体系 .69 8.4建立安全保障制度 .69 8.5安全保障检查程序 .718.6日常安全施工管理措施 .718.7 瓦斯工区电气设备与作业机械规定 .728.8 施工安全及事故处理 .748.9.质量检验与工程验收 .776附件： .77附图： .78结束语：.78某某隧道瓦斯工区专项施工方案第一章 工程概况与总体安排1.1. 编制依据 铁路瓦斯隧道技术规范TB101202002;铁路隧道施工规范TB102042002;煤矿安全规程2010版；防治煤与瓦斯突出规定；瓦斯隧道施工技术指南以家竹箐隧道为例姚振武编著；施工现场临时用电安全技术规范JGJ462005;铁路隧道工程施工质量验收标准JB104172003(J2872004);爆破安全规程GB67222003;其他技术、规范、标准及四川省的相关规定和文件等。1.2.工程概况新建某某至某某线某某隧道位于古蔺县护家乡境内，隧址位属低山低中山区构造剥蚀地貌，斜坡沟谷、山间凹地地形，隧道进口里程D9K53+611, 出口里程D9K57+612，中心里程D9K55+611.5,全长4001m，最大埋深415m。进口段岩溶水发育，出口段瓦斯含量高，为高瓦斯工区，进口段地下水对溶具H1侵蚀性，出口段地下水对砼具H2侵蚀性。隧道除进出口段分别位于半径800m、1000m的曲线上外，其余地段均位于直线上。隧道纵向坡度为3、-7.3的人字坡。1.3.地质情况1.3.1 地层情况测区地层共划分为8个地层单元：第四系全新统坡洪积(Q4dl+pl)层、第四系全新统坡残积(Q4dl+el)层、三叠系中统雷口坡组（T2l）地层、三叠系下统嘉陵江组（T1j）地层、三叠系下统飞仙关组（T1f）地层、二叠系上统龙潭、长兴组（P2l+c）地层、二叠系下统茅口组（P1m）地层，各地层特征及分布分述如下：第四系全新统坡洪积(Q4dl+pl)层：粉质黏土，褐灰色，软塑硬塑状，含少量碎石及角砾，主要分布于隧址区山间沟槽及洼地内，层厚一般25m，属级普通土，D组填料。第四系全新统坡残积(Q4dl+el)层：粉质黏土，黄灰色、紫褐色、灰褐色，硬塑状，局部含少量碎石，分布不均匀，顶部多见植物根系，广泛分布于测区斜坡及山脊处，层厚一般02m，局部地形平缓处厚210m，属级普通土，D组填料。三叠系中统雷口坡组（T2l）地层：页岩、泥灰岩夹灰岩，主要分布于隧道进口D9K53+611D9K54+100段。页岩：灰黄色，主要矿物成分为黏土矿物，泥质结构，中厚层状构造，页理发育，强风化带节理裂隙发育，岩体破碎；弱风化带节理裂隙较发育，岩体较破碎，强风化带一般厚28m，属级硬土，弱风化带属级软石，强风化层为D组填料，弱风化层为C组填料。灰岩：黄灰色、灰白色、灰色，主要矿物成分为方解石，含黏土矿物，隐晶质结构，中厚层状构造，局部见溶孔，强风化带节理裂隙发育，岩体破碎；弱风化带节理裂隙较发育，岩体较破碎，局部夹层状盐溶角砾岩。强风化带一般厚28m，属级软石，弱风化带属级次坚石，强弱风化带均为A组填料。泥灰岩：黄灰色、灰色，主要矿物成分为黏土矿物、方解石等，泥质结构，中厚层状构造，局部见溶孔，强风化带节理裂隙发育，岩体破碎；弱风化带节理裂隙较发育，岩体较破碎，夹层状盐溶角砾岩。强风化带一般厚510m，属级硬土，弱风化层属IV级软石，强风化层为D组填料，弱风化层为C组填料。三叠系下统嘉陵江组（T1j）地层：灰岩，灰色、灰黑色，主要矿物成分为方解石，隐晶质结构，中厚层状构造，溶蚀作用较发育，局部见溶孔及方解石脉，强风化带厚11.5m，节理裂隙发育，岩体破碎；弱风化带节理裂隙不发育较发育，岩体较完整。主要分布于隧道D9K54+100D9K56+230段，强风化带属级软石，A组填料，弱风化带属级次坚石，A组填料。三叠系下统飞仙关组（T1f）地层：砂质页岩及泥质砂岩，主要分布于D9K56+230D9K56+800段。砂质页岩：灰紫色，暗紫色，主要矿物成分为黏土矿物，含少量长石及方解石，泥质结构，中厚层状构造，强风化带一般厚1.02.0m，节理裂隙发育，岩体破碎；弱风化带节理裂隙较发育，岩体整体较完整。强弱风化带均属级软石，强风化带属D组填料，弱风化带属C组填料。泥质砂岩：灰紫色，暗紫色，主要由长石组成，含少量石英，粉粒结构，泥质胶结，中厚层状构造，强风化带一般厚1.02.0m，节理裂隙发育，岩体破碎；弱风化带节理裂隙较发育，裂面多见铁锰质浸染，岩体较完整。强弱风化带均属级软石，强风化带属D组填料，弱风化带属C组填料。二叠系上统龙潭、长兴组（P2l+c）地层：页岩、炭质页岩夹煤，顶部为灰岩，主要分布于D9K56+514D9K57+481段。页岩、炭质页岩夹煤层：灰色、灰黑色，主要由粘土矿物组成，含炭化有机质，炭泥质结构，中厚层状构造，局部夹薄层状煤层，易污手。强风化带厚26m，节理裂隙发育，岩体破碎，属级硬土，D组填料；弱风化带节理裂隙较发育，岩体较破碎，属级软石，C组填料。灰岩：深灰色、灰黑色，矿物成分以方解石为主，隐晶质结构，中厚层厚层状构造，强风化带节理裂隙发育，层理较发育，岩体破碎，弱风化带节理裂隙及层理较发育，裂面见少量钙质及泥质充填物，局部见溶孔。强风化属级软石，A组填料；弱风化带属级次坚石，A组填料。二叠系下统茅口组（P1m）地层：灰岩，灰色、深灰色，矿物成分以方解石为主，含少量白云石，隐晶质结构，中厚层厚层状构造，强风化带节理裂隙发育，层理较发育，岩体破碎，弱风化带节理裂隙及层理较发育，裂面见少量钙质及泥质充填物，溶蚀作用发育，多见溶孔，主要分布于隧道出口段，强风化带厚11.5m,属级软石，A组填料，弱风化带属级次坚石，A组填料。1.3.2 地质构造隧址区内构造较为简单，未见断裂构造体通过，局部发育小型褶皱，隧道进口段岩层产状较多变，代表性产状为：N84°E/28°NW，主要发育两组节理：N69°W/72°SW、N4°W/88°SW；洞身段岩层产状为：N79°W/24°NE、N63°W/19°NE，主要发育两组节理：N11°E /62°SE、N38°W/79°SW；出口段岩层产状为：N63°W/19°NE，主要发育两组节理：N22°W/80°SW、N31°E/77°NW，区内节理多呈闭合微张状，延伸长度一般16m。1.4. 某某隧道煤层及瓦斯情况1.4.1某某隧道瓦斯概况(1)
