中华民族园瀑布景区宾馆工程施工组织.doc

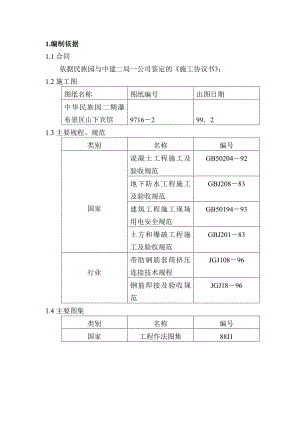

1.编制依据1.1合同 依据民族园与中建二局一公司签定的施工协议书；1.2施工图图纸名称图纸编号出图日期中华民族园二期瀑布景区山下宾馆971629921.3主要规程、规范类别名称编号国家混凝土工程施工及验收规范GB5020492地下防水工程施工及验收规范GBJ20883建筑工程施工现场用电安全规范GB5019493土方和爆破工程施工及验收规范GBJ20183行业带肋钢筋套筒挤压连接技术规程JGJ10896钢筋焊接及验收规范JGJ18961.4主要图集类别名称编号国家工程作法图集88J11.5主要标准类别名称编号国家钢筋混凝土结构抗震标准G329钢筋混凝土结构平面表示法96G101建筑安装工程质量检验评定统一标准GBJ30088建筑工程质量检验评定标准GBJ301881.6其它 依据全国建筑安装工程统一劳动定额及96年建筑安装概算定额； 依据北京市关于文明施工的有关文件，及中建总公司CI手册； 参考资料： 建筑结构静力计算手册； 建筑施工手册97年版； 建筑分项工程施工工艺标准；2.工程概况2.1工程概况 序号项目内容1工程名称北京中华民族园二期瀑布景区宾馆工程2工程地址朝阳区与海淀区相交的北辰路西侧3建设单位中华民族园4设计单位北京建工设计研究院5监理单位希地监理公司6监督单位北京市朝阳区质检站7施工总包单位中建二局一公司（指结构部分）8施工分包单位北京市勘察设计院9投资性质民族园集资10合同工期到99年12月底主体结构封顶11质量目标北京市结构“长城杯”及安全文明工地12建筑特点占地：5380m2建筑面积：48690m2层数地上10层地下一层层高地下首层二层标准层4.6m4.7m5.4m3.6m13结构特点结构类型框架剪力墙基础埋深6.87米底板厚度700mm抗渗等级S8砼强度等级主要C40、C35、C30、C25标高设计±0.00标高相当于绝对高程47.8m2.2建筑设计概况建筑面积48690m2占地面积 5380 m2建筑用途宾馆建筑特点东侧为瀑布地下层数一层地下层高度4.5m地上层数十层地上标准层高度3.6m非标准层高度4.7、5.4±0.00标高47.8m室内外高差0.6基底标高6.87m最大基坑深度7.87建筑总高44.5m基本轴线距离8m楼梯结构形式板式2.3结构设计概况土质情况粉质粘土地下水性质层流滞水地下水位2.54m地下水质地基承载力140渗透系数地基类别II类地下防水作法砼自防水和柔性防水基础型式筏板式底板厚度700mm地下混凝土类别自防水S8地下混凝土强度等级C40柱截面尺寸900mm地上结构型式框架剪力墙抗震等级II级钢筋接头类别冷挤压、对焊混凝土强度等级C40、C35、C30、C25主梁断面尺寸300x700次梁断面尺寸250x500柱断面尺寸900x900、800x800、700x700主要跨度8米x8米2.4专业设计概况 详水电分公司施工组织设计3、施工部署3.1施工组织机构 为保证本工程施工生产顺利进行,将以具有丰富施工经验的、全部以中青年人员为主的我公司原民族园云南景区项目经理部承担该工程的施工任务，负责该工程的施工与管理。为了保证工程高速优质建成，对原民族园云南景区项目经理部部分人员进行调整充实，同时由项目经理、总工程师、生产经理组成三位一体管理体系，以保证按质、按期完成施工任务。为了保证本工程施工生产不受影响，项目经理部书记，负责解决扰民和民扰问题以及后勤保障工作。施工组织机构见下页图。 项目经理部组织机构项目经理 何可文职称：工程师项目总工 汝洪飞职称：工程师项目生产经理 冯贵财职称：助理工程师综负合责管人理于办艳 芹 芹经负职营责称组人助 高理 永经 军济 师财负职务责称 人助审毕理计玉会 光计 师物负资责供人应魏组建 明质负职量责称安人助全张理组献工 庭程 师工负职程责称技人助术陈理组凯工 中程 师水电工程各专业施工队土建工程各专业施工队水电暖通等水电设备安装施工班组钢筋、模板、砼、土方防水、脚手架等各专业施工班组3.2任务划分3.2.1北京勘察设计院：负责降水、护坡桩、复合地基施工。3.2.2中建二局一公司：负责水电配管，基础、主体结构及防水施工。3.2.3装饰工程由业主另行分包。3.3施工部署原则、总施工顺序 先地下，后地上，先主体，后装修，先土建，后设备。零米以下完成后回填土，然后再上主体。 总的施工顺序：第一层土降水护坡第二层土CFG桩清土剔桩碎石褥垫层砼垫层砌砖墙抹灰防水保护层底板钢筋吊模底板砼柱墙钢筋柱墙模板柱墙砼顶板梁模板顶板梁钢筋顶板砼主体结构竣工。3.4施工进度计划3.4.1本工程计划于1999年3月5日正式开工，1999年12月31日主体结构封顶。破桩清土 1999年3月5日1999年3月15日基础施工至零米 1999年3月16日1999年7月20日首层至结构封顶 1999年7月20日1999年12月31日 详见施工网络进度计划表。3.4.2四级计划管理： 中华民族园二期瀑布景区宾馆工程实行四级计划管理,四级计划的编制和分工如下: 一级计划:是确定工程进度的总体工程进度计划,由公司编制,业主批准。 二级计划:是项目经理部根据一级计划编制的季度滚动计划,经公司批准后,下达到各施工队和分包执行,每执行一月后滚动调整,该计划还应有相应的材料、设备等采购、制作、进场计划。 三级计划：是指月计划，由项目经理部根据施工工程量及现场进度编制，经项目主管生产经理批准后下发执行。 四级计划：周计划，由项目工程科根据月计划编制，并报项目经理部批准。3.4.3周例会制度本工程项目经理部每周一召开各部门、各施工队参加的周例会，分析上周计划完成执行情况，下达下周施工计划，对于工期延误，项目经理部将制定赶工计划、赶工措施，各部门提出本周急需解决的问题，进行人力、材料、机械的供需协调。3.5组织协调3.5.1安装与土建配合 预留预埋配合：按预留预埋图进行预留预埋，预留中不得随意损坏结构钢筋，如与结构有矛盾处，由技术人员与设计联系处理，在土建浇筑砼前进一步确认预埋无误。3.5.2与兰海洋施工配合 因宾馆工程与兰海洋工程相邻间距仅20cm，且存在高低差施工作业，故与兰海洋临边安全防护是施工中应注意的重点问题，在施工中由业主协调好两家施工单位的施工安排。3.6主要项目工程量：见后附表3.7主要劳动力计划根据本工程实际情况，实行现场两级管理，管理层和作业层分开。本工程组织两支外包队伍平行流水施工，一支为金坛队，另一支为南通队，配二个主管工长分别负责，二名专业质检人员，二名专职放线、测量人员。主要劳动力计划表序号名称数量(人)序号名称数量(人)1钢筋工805架 工202木 工1606机操工63混凝土工407起重工34电 工48管理人员30现场平均人数240人，高峰时达到360人。4.施工准备 为了确保高速、优质、安全、低耗、圆满地完成施工任务，周密地作好施工前的准备工作，科学组织，合理安排，计划在先，确保施工顺利进行。4.1技术准备4.1.1向建设单位领取施工图，组织人员认真作好图纸会审准备工作，根据工程图纸准备好工程所需的规范、图集、标准、法规等，以满足施工生产的要求。4.1.2配备仪器、工具及设备 测量：经纬仪、水准仪各一台、50m钢尺 实验：温控仪、温度剂、湿度器、振动台、试模、坍落度仪等 计量：卷尺、游标卡尺、台秤等 办公设备：电脑、打印机、复印机各一台4.1.3技术工作计划4.1.3.1按照图纸及文明工地检查要求，需编制分项工程施工方案： 土方开挖方案、临时用电方案、基坑支护方案、塔吊方案、基础施工方案、混凝土泵送方案、防水施工方案、模板方案、脚手架方案、雨季施工方案、冬季施工方案。同时按工程制定的创优目标编制：质量保证计划、创优方案、质量检验计划4.1.3.2试验工作计划：经与监理协商，选定中建一局中心实验室为见证试验室，按规定见证取样次数为取试验总次数的30。4.1.4新技术、设备的应用 该工程为现场自拌泵送混凝土，并配备布料杆一台； 钢筋的连接：柱子竖向钢筋，采用电渣压力焊 梁横向钢筋采用闪光对焊与冷挤压连接4.1.5高程引测与定位 根据甲方提供的水准点及工程红线位置，定出工程控制桩位置，并设围挡保护。4.2施工生产准备4.2.1施工用水4.2.1.1施工工程用水量计算：考虑日班浇砼量：25×8200立方米，浇筑用水565L/M3，洗搅拌机用600L：则：q1=K1×（Q1×N1×K2）/8×3600 =1.1×200×(565+600)×1.5/8×3600 =6.2(L/S)4.2.1.2施工现场生活用水量计算： q2=（P1×N2×K3）/（T×8×3600） =（600×40×1.5）/（1.5×8×3600） =0.84(L/S)4.2.1.3生活区生活用水： q3=P2×N3×K4/24×3600 =500×120×2.5/（24×3600） =1.74(L/S)4.2.1.4消防用水量计算：q4=15(L/S)4.2.1.5施工现场总用水量：因本工程施工现场5ha,且q1+q2+ q3 <q4则Q= q4 =15L/S考虑管网漏水的损失：Q1 1.1×Q=16.5（L/S）4.2.1.6供应网路主管径计算：D4×16.5/(3.14×
