黑龙江某高层框架结构医院门诊综合楼通风与空调工程施工组织设计.doc

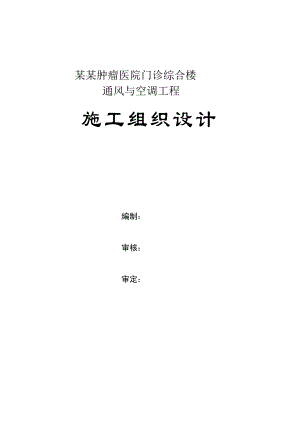

某某肿瘤医院门诊综合楼通风与空调工程施工组织设计编制： 审核： 审定： 目 录1、工程概况 32、编制依据 53、施工组织机构及职能 64、施工进度计划及保证措施 85、劳动力计划 106、主要施工机具计划 117、施工平面布置138、质量标准和保证措施 149、安全生产文明施工技术措施1810、本工程执行的施工验收规范、质量评定标准及标准工艺 2011、本工程竣工提交的交工技术档案资料2112、管道焊接指导书2213、主要专业安装施工方案26I.设备安装施工方案26II.管道安装施工方案 30III.通风管道安装施工方案4014.空调节能系统原理 491、工程概况1.1工程名称：某某肿瘤医院门诊综合楼通风与空调工程1.2建设单位：某某肿瘤医院1.3设计单位：某某工业大学建筑设计研究院1.4工程地点：黑龙江省某某市香坊区哈平路150号1.5工期要求：2012年12月28日，合同竣工日期：2015年8月31日，总工期976日历天。1.6质量要求： 合格1.7工程简介：本工程为公共建筑，总建筑面积m2；地上十六层，地下二层；总建筑结构高度68.95m，框架结构1.8工程施工范围：1.8.1空调系统设备安装。1.8.2空调冷热水及冷凝水系统管道安装及保温。1.8.3空调系统风管制作及保温。1.8.4蒸汽加湿系统及热风幕系统1.8.5空调系统调试。1.9主要实物工程量（数量仅供参考）a.设备部分 序号名 称单位数量1组合式空调机组台292风机盘管台20593风机台344空气幕台9 b.通风部分1镀锌风管 平方米104452各类风阀个17803各类风口个4214 c.空调水管道部分无缝钢管材质采用 20#钢 Q345 1镀锌钢管DN20，壁厚2.8mm米45552 镀锌钢管DN25，壁厚3.2mm米41073镀锌钢管DN32，壁厚3.5mm米16344镀锌钢管DN40，壁厚3.5mm米9155镀锌钢管DN50，壁厚4.5mm米3626镀锌钢管DN65，壁厚4.0mm米1377镀锌钢管DN80，壁厚5.0mm米3828镀锌钢管DN100，壁厚5.0mm米1569镀锌钢管DN125，壁厚5.5mm米18010无缝钢管20*2米6011无缝钢管25*2米1236512无缝钢管30*3米206213无缝钢管38*3米253814无缝钢管50*3.5米200115无缝钢管57*3.5米369616无缝钢管76*3.5米709817无缝钢管89*4米244518无缝钢管108*4米622.719无缝钢管133*4米78320无缝钢管159*4.5米85521螺旋焊接钢管DN200，壁厚6mm米98722螺旋焊接钢管DN250，壁厚6mm米88823螺旋焊接钢管DN300，壁厚8mm米30124螺旋焊接钢DN500，壁厚10mm米151.10.工程特点1.10.1本工程为大型医院，设施齐全，工程质量要求合格。因此，要求施工队伍组织和管理，技术素质必须保证相应需要。鉴于本工程由多家施工单位共同承建，本公司将组织精悍力量，确保工程质量优良。1.10.2本工程总体为多任务工程，又由土建等多家施工单位共同承担施工，交叉配合频繁，统一指挥和协调配合是保证工程进度和工程质量必不可少的条件。本公司本着主动配合、服从业主和监理的统一指挥和协调，确保工程进度和质量完全满足业主的要求。1.10.3本工程地处市区繁华地带，施工作业面仅局限于建筑物内，且建筑物内有多家单位施工，人密集，设备、材料数量较多，必须统筹规划，把好文明施工关和安全生产关。1.10.4本工程中的通风与空调等安装工程量大，且大部分隐蔽在吊顶内，安装质量要求高，必须把好自家安装的产品质量，不破坏其它单位施工的产品质量。1.10.5本工程中管道（风管）穿墙、楼面较多，应密切配合土建施工，做好预埋、预留工作，避免或减少打孔、打洞。1.10.6本工程建筑物的预留孔洞较多，在管道井中施工量较大，必须做好防护工作，确保安全生产。2、编制依据2.1 （1）施工合同 （2）施工图纸某某省肿瘤医院门诊综合楼NK(施)-01NK(施)-42（3）通风与空调工程施工质量验收规范（GB50243-2002） （4）建筑安装工程施工质量验收统一标准（GB50300-2001） （5）制冷设备、空气分离设备安装工程施工及验收规范（GB 50274-2010） （6）现场设备、工业管道焊接工程施工及验收规范GB50236-2012（7）工业设备及管道绝热工程施工及检验规范（GB50185-2011） （8）施工现场临时用电安全技术规范（JGJ46-2013）（9）建筑机械使用安全技术规程（JGJ 33-2012）（10）建筑施工安全检查标准（JGJ59-2012）3、施工组织机构及职能3.1机构设置施工组织结构图: 项目经理部经理：施喜臣 项目技术负责人邢宝贵 管道施工员质量检查员王月光设备施工员安全员张伟 通风施工员 保温施工班管道施工班
