黑龙江某110KV送电工程送电电缆结构土建工程施工组织设计.doc

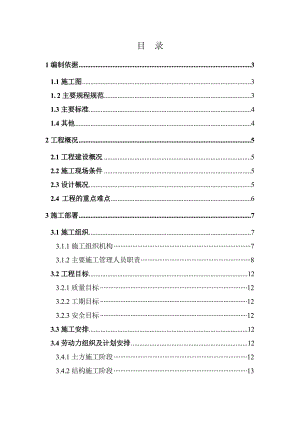

目 录1编制依据31.1施工图31. 2主要规程规范31.3主要标准41.4其他42工程概况52.1工程建设概况52.2施工现场条件52.3设计概况52.4 工程的重点难点63施工部署73.1施工组织73.1.1施工组织机构73.1.2主要施工管理人员职责83.2工程目标123.2.1质量目标123.2.2工期目标123.2.3安全目标123.3施工安排123.4劳动力组织及计划安排123.4.1土方施工阶段123.4.2结构施工阶段134施工准备144.1施工技术准备144.2现场准备145主要分项工程施工方法155.1测量放线155.2土方工程165.2.1土方开挖165.2.2 土方回填175.3 钢筋工程185.4 模板工程245.5混凝土工程256 主要施工管理措施276.1技术管理措施276.2质量保证措施276.2.1工程质量管理措施276.2.2质量控制要点286.2.3主要分项工程控制措施296.3工期保证措施326.4降低成本措施336.5成品保护措施356.6安全、消防保证措施366.6.1安全保证措施366.6.2消防、保卫措施406.7施工现场环境保护措施451编制依据 1.1施工图图 纸 名 称图 纸 编 号出 图 日 期XXX（物流园）110KV送电工程送电电缆结构土建工程施工图 SE421S-T11-0110S8291S-711-15S6331S-T11-1030S0407S-T11-32SE001S-T11-05、06、201. 2主要规程规范类别名 称编 号国家混凝土结构工程施工质量验收规范GB50204-2002地下工程防水技术规范GB50108-2001地下工程质量验收规范GB50208-2002屋面工程质量验收规范GB50207-2002建筑边坡工程技术规范GB50330-2002建筑工程施工现场供用电安全规范GB50104-93行业建筑基坑支护技术规程JGJ120-99钢筋机械连接通用技术规程JGJ107-96钢筋焊接及验收规程JGJ18-96混凝土泵送施工技术规程JGJ/T10-95施工现场临时用电安全技术规程JGJ46-88建筑机械使用安全技术规程JGJ33-2001地方商品混凝土质量管理规程DBJ01-06-90建筑工程资料管理规程DBJ01-51-2003建筑安装分项工程施工工艺规程DBJ01-26-96建筑工程施工测量规程DBJ01-21-951.3主要标准类 别名 称编 号国家建筑工程施工质量验收统一标准GB50300-2001混凝土质量控制标准GB50164-92混凝土强度检验评定标准GBJ107-87低碳钢热扎圆盘条GB/T701-1997钢筋混凝土用热扎光圆钢筋GB13013-91钢筋混凝土用热扎带肋钢筋GB1499-1998行业建筑施工安全检查评分标准JGJ59-991.4其他类别名 称编 号北京广联惠供用电工程设计有限公司提供良乡物流园110KV送电工程电力沟岩土工程勘察报告2007勘0052工程概况2.1工程建设概况 序号项 目内 容1工程名称XXX（物流园）110KV送电工程送电电缆结构土建工程 2建设单位3设计单位2.2施工现场条件 序号项 目内 容1地理位置新建隧道中心线位于规划良园三路南红线北侧2米处、黑台变电站东用地边线东2米处，自黑台变电站东出线口引出，向北至规划良园三路，沿规划良园三路向东后折向南进入榆管营220KV变电站。2地上地下物情况本工程施工范围内隧道两次跨越现有肖炒路，进入榆管营220KV变电站须拆除围墙，其余施工场地内有农田、树木及高压线杆。已知0+090.60+293.6范围内隧道北侧地下有一条顺行的现状管线光缆，其他地下物不详。3现场水源供应点位置XXX（物流园）110KV变电站施工场地内4现场电源供应点位置XXX（物流园）110KV变电站施工场地内2.3设计概况 序号项 目内 容1工程规模隧道总长度为358.9m，0+000至0+333.7隧道断面为2.0*2.1m，1#支线和2#支线隧道断面为1.6*1.9m，在三通井端部、隧道端部及隧道间隔不大于30m设置沉降缝，在0+200处设置一道通风井。结构形式现浇钢筋混凝土结构2地基情况土质情况粘质粉土、粉质粘土地下水在勘测期间在钻探深度范围内（最大钻进深度20.5m）未见地下水3混凝土强度等级人行步道、垫层、独立柱基础垫层现浇混凝土、电缆终端基础、独立柱基础C15C30（抗渗等级为S6）4钢筋类别HPB235级、HRP335级5钢筋接头形式绑扎搭接6结构断面尺寸底板厚度（mm）250侧壁厚度（mm）250顶板厚度（mm）2507地下防水采用S6抗渗混凝土自防水，施工缝部位抹200*20防水砂浆带，沉降缝部位设置HZP-A2新型止水带。2.4 工程的重点难点本工程隧道结构施工时两次跨越现有的公路，施工时需对公路进行破路，在0+090.60+293.6范围内有约65m长隧道贴近公路，该段公路须临时破路2m宽，共需修建临时导流路长度约为320m，贴近道路部分隧道土方开挖时须进行喷锚护坡，进行施工时道路旁须搭设防护，设置交通指示牌、夜间设警示灯，并安排专职交通协管员，以确保施工期间的交通安全。本工程紧邻变电站，施工范围内有四座铁塔，雷雨天气需停止施工，防止雷击事故发生。3施工部署3.1施工组织3.1.1施工组织机构我公司将成立“XXX（物流园）110KV送电工程送电电缆结构土建工程项目经理部”，委派有丰富施工经验和管理能力强的项目经理出任本工程的项目经理，组建强有力的项目管理班子，全体管理人员实行持证上岗，按照公司质量体系程序文件和质量保证手册的规定，进行分工协作。 项目部组织机构管理体系项目经理：技术负责人：技术质量管理行政经理：后勤保障项目副经理：生产管理试验员：测量员：预算员：技术员：安全员：材料员：质检员：后勤保卫：土建施工员：各专业施工班组3.1.2主要施工管理人员职责部门（人员）职 责项目经理A作为总承包人在项目的代表，对工程进度、质量、安全、文明施工向业主全面负责；B代表总承包人履行对业主的合约，并受业主委托行使对项目所有分包商的管理权；C审批总进度计划及修订与调整；D审批总质量保证计划；E审批总材料供应计划；F审批工程分包计划；G主管财务部，负责组织工程成本的分析、预测及控制，对项目财政运作负责；H与业主、监理保持经常接触，了解业主需求，解决随机出现的问题，替业主排忧解难，确保业主利益；I.执行公司制定的质量政策及安全政策、环保政策项目副经理A对项目施工生产的进度、安全、文明施工全面负责，全面协调项目各专业的施工，确保生产安全、施工文明，工程达到总进度目标要求；B全面负责现场的协调管理；C负责总平面施工场地的协调；D根据工程进度安排分包计划，并监督实施；E负责临时道路的维护、保养协调工作；F.负责同政府相关部门、事业单位联系，协调好市政管网的驳接工作；G召开项目部各专业之间的定期或非定期性会议，检查及协调各专业之间的施工问题，建立合理完善的施工秩序；H协助对各专业分包商施工工程的验收工作；协助监督专业分包商对在施或已完工项目进行分段调试、检测，并收集相关技术资料；I向业主及授权代表提供设计协调意见；行政经理A负责项目全体员工的调出入手续，定期考核员工工作，建立人员管理档案；B负责对外事务及公关接待工作；C完成上级安排的其他任务；D代表项目经理主管人事、文秘及对外事务的日常工作；起草、签转行政文件，重要往来信函经项目经理签署后转发；E执行公司人事管理制度，建立员工激励机制，报项目经理批准实施；F对项目的后勤保障、安全保卫、防火防盗、交通道口管理工作全面负责；制定现场保安、消防、卫生及现场道路管理制度，统一全场生活设施、职工食堂管理，定期组织检查；G协调地方居民，做好扰民和民扰安置工作H同地方政府、公安、消防、工商等保持密切联系，争取支持技术负责人A为项目的技术负责人，全面落实设计意图，对项目的总体施工策划、技术管理及质量控制负责；B负责组织本工程图纸会审，施工组织设计、质量计划、分部、分项工程施工方案的编制，指导并落实项目其他成员的具体工作。D推广新技术、新产品的运行并负责培训工作。E负责工程材料、施工试验工作的管理。F负责收发图纸和办理设计变更、洽商等工作，保证有效文件及时送达有关人员。G负责工程竣工验收工作，组织工程技术资料的收集、汇总、管理，负责竣工技术资料的汇编、移交工作；质检员监察及报告工程质量、提供质量改善方案：A在项目经理领导下监督指导项目全体员工严格执行公司的质量政策；建立项目质量保证体系，负责编制项目“质量保证计划”，报批后执行，并使之有效运作，符合公司营运及业主要求；B负责对各部门的质量管理情况定期进行内部审核， 并提出内审报告；C同业主授权代表保持联络，并按要求提交报告；D审核分包质量管理文件；E配合业主监理公司实施工程质量监控，签署定期质检报告；F配合业主监理，进行物料、设备的检验检测，并进行报审批准制度；G检查工程施工质量，每月向业主、监理提供工程质量月报(重大工程质量问题及时专题报告)，组织好各项工程验收(包括隐蔽工程验收、分部分项工程(中间)验收等；H查明质量事故原因和责任，提出质量事故处理意见，报监理、业主并督促和检查事故处理方案的实施；I工程竣工初步验收，参加工程竣工验收施工员A执行进度计划，对所管辖的安全、生产工作负责，对所承担的分项、分部工程质量负责。B执行设计图纸、现行规范，发现问题，及时纠正。C负责现场指导、考查操作人员的能力，控制操作工艺的准确性。D负责工序施工中的“三检制”（自检、互检、交接检）。E对分项工程质量评定，并填写监理资料，配合质检员、监理验收，验收合格后安排下步工序。测量员负责本工程的放线定位工作、提供测量资料安全员监察及报告施工安全情况、提供改善方案：A对项目安全生产、文明施工全面负责；B制定全场安全管理制度并督促执行；C参与项目部施工方
