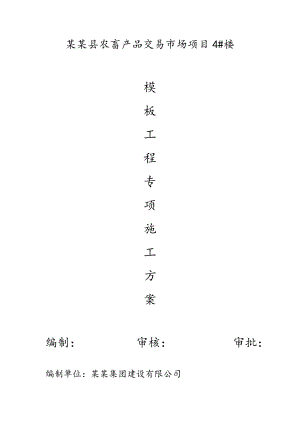

某某县农畜产品交易市场项目4#楼模板工程专项施工方案编制： 审核： 审批：编制单位：某某集团建设有限公司目 录一、工程概况3 二、编制依据3 三、施工准备4 四、工程结构各构件模板的选用4五、模板加工5 六、模板安装要求5七、模板拉结和支撑固定措施7八、模板支撑结构布置和力学验算8九、模板的拆除48十、现场技术质量控制48十一、模板支拆安全措施50十二、成品保护措施51十三、消防环保措施51十四、应急预案52模板工程专项施工方案一、工程概况工程名称：某某县农畜产品交易市场项目建设地点：该工程位于青海省某某县威远北路建设单位：青海丰禾农业经济技术合作有限公司设计单位：北京龙安华诚建筑设计有限公司监理单位：青海国安工程监理有限公司结构类型：框架结构建筑面积为6177.68，南北向为27.35m，东西向为63米，平面呈一字型，地上四层，其中一层、二层为店面，层高为4.2米，三层、四层为宿舍，层高为3.6米。建筑高度15.6米，室外高差1米。建筑类别及耐火等级：丙类二级建筑结构安全等级：二级抗震设防烈度：七度建筑耐久年限：50年二、编制依据木结构设计规范GB 50005-2003建筑结构荷载规范GB50009-2001（06年版）混凝土结构设计规范GB50010-2010混凝土结构工程施工质量验收规范GB 50204-2002钢结构工程施工质量验收规范GB 50205-2001建筑工程施工质量验收统一标准GB 50300-2001建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011建筑施工模板安全技术规范JGJ 162-2008建筑施工安全检查标准JGJ59-2011建筑施工高处作业安全技术规范JGJ8091品茗施工安全设施计算软件本工程施工图纸本工程施工组织设计三、施工准备1、技术准备项目总工组织项目部技术、生产人员熟悉图纸，认真学习掌握施工图的内容、要求，同时针对有关施工技术和图纸存在的疑点做好记录，通过会审，对图纸中存在的问题，与设计、建设、监理共同协商，取得一致意见后，办理图纸会审纪要，作为施工图的变更依据和施工操作依据。熟悉各部位截面尺寸、标高，制定模板初步设计方案。2、机具准备为了工程能施工顺利，我单位准备在模板工程准备以下工具：木工锤子30个；圆盘锯一台；手电钻4把；手提电锯4台；活动扳手30把；空压机一台；钢丝钳两把；墨斗、铁丝随时提供；砂轮切割机一台；经纬仪一台，水准仪一台；水平尺、刚卷尺、直尺随时提供。3、材料准备：根据施工组织设计的总计划，细化月计划，由工长按做法和进度计划提前提出材料数量和进场计划。四、工程结构各构件模板的选用模板制作安装是本工程结构创优的关键点，在此操作过程中，不但要考虑到模板支撑系统有足够的强度、刚度和稳定性，且保证位置正确，而且还要考虑拆模后砼成型的外观尺寸、质量。为了实现工程结构合格的目标，本工程决定所有模板采用12厚木胶合板、60X80方木制作。支撑体系采用扣件式钢管。五、模板加工1、模板加工要求 柱、梁的模板加工必须满足截面尺寸，两对角线误差小于1mm，尺寸过大的模板需进行刨边，否则禁止使用。次龙骨必须双面刨光，主龙骨至少要单面刨光。翘曲、变形的方木不得作为龙骨使用。2、模板加工管理 模板加工完毕后，必须经过项目部技术人员、质检人员验收合格后方可使用。为了提高模板周转和安装效率，事先按工程轴线位置，尺寸将模板编号以便定位使用，拆下的模板也应按区段编号整理、堆放，操作人员也相应执行定区段，定编号的岗位责任制。六、模板安装要求竖向结构钢筋等隐蔽工程验收完毕、施工缝处理完毕后准备模板安装。安装柱模前，要清除杂物，焊接或修整模板的定位预埋件，做好测量放线工作，抹好模板下的封口砂浆。（一）、梁模1、梁模板采用12厚木胶合板：板底模采用在满堂脚手架上垫方木，而后在方木上铺木模的做法。2、梁模板安装工艺流程：弹出梁轴线及水平线并复核搭设梁模板及支架并考虑梁底板起拱按标高安装梁底楞及梁卡具安装梁底模板拉线找平绑扎钢筋安装垫块安装梁侧模安装上下锁口楞、斜撑楞及腰楞和对拉螺栓复核梁模位置与相连模板连接。3、梁模板安装的技术要点：、按设计要求起拱（跨度大于4m时，起拱2），并注意梁的侧模包住底模，下面的龙骨包住侧摸。、为了调整梁模的标高。在立杆底设专用的支撑，立靠柱模的顶撑，按规定要求的长度分顶撑间距，立中间部分的顶撑。顶撑底应打入木楔，安放梁底板，安放侧板，在侧板外侧铺设夹木，用夹木将侧板夹紧并钉牢在顶撑帽木上，梁侧模上口夹托木，随机在夹木，托木上钉上斜撑，梁模安装后要拉中线进行检查，复核各梁模中心位置是否对正，当平板模板安装后检查与调正标高，用木楔钉牢在垫板上，同道梁底顶撑间要设水平撑或剪力撑，以保持顶撑的稳固。（二）、平板模板板底模采用12厚木胶合板，在满堂脚手架上垫方木，而后在方木上铺木模的做法1、平板模板安装工艺流程：搭设“满堂红”支架安装纵横楞木调整楼板下皮标高及起拱安装柱头楞木铺设平板、柱头模检查模板上皮标高和平整度进行下道工序。2、平板模板安装的技术要点：、楼板模板采用单块就位，应以每个铺设单元从四周先用阴角模板与梁模板连接，然后向中央铺设模板铺平应平整靠紧，缝隙可用胶带粘贴，防止漏浆，按设计要求起拱（跨度大于4m时，起拱2），起拱部位为中间起拱，四周不起拱。、立杆做支撑，从边跨一侧开始逐排安装立柱，并同时安装大龙骨，立柱与大龙骨的间距为0.8m，小龙骨间距为300mm，平板模板的钢管立柱支架下应垫通长50mm厚脚手板，当模板铺设标高校正后立柱之间加设水平杆，第一道离地不超过300mm，纵横方向应往上每隔1800mm处再加一道。（三）、楼梯模板施工前根据实际层高放样，计算出楼梯斜坡模板长度及踏步三角木的尺寸，根据放线的尺寸及标高定出楼梯平台及起步标高，先安装休息平台梁模板，在安装楼梯模板，然后铺设楼梯底模，安装外帮侧模和踏步模板，安装外模侧模和踏步模板一定要注意踏步的等高，注意第一步和最后一步由于楼层地坪做法而形成踏步高差，支设楼梯基础梁的模板，主要是楼梯外侧模和楼梯踏步处侧模，踏步处侧模上口要与斜坡底板坡口相接，安装模板时要特别注意斜向支柱（斜撑）的固定，防止浇筑混凝土时模板移动。（四）、框架柱模板制作工艺：选料、划线、锯料、拼对成型、检查归垛。安装工艺：弹线定位 拼接对角、立模调整、支撑加固、检查对角尺寸、交工验收。框架柱模板材料柱箍按0.5m支护，沿柱垂直高度布设。模板采用12厚胶合板。模板安装完毕后，项目部及时对模板工程进行质量检查与技术复核，七、模板拉结和支撑固定措施梁底及梁侧采用12mm木胶合板，梁跨度方向立柱间距900mm，梁两侧立柱间距1200mm，步距1800mm，梁左侧立柱距梁中心线距离600mm,梁底支撑小梁采用60X80方木，根数3根。模板在扣件式钢管支撑架的基础上，再在梁的两侧加密支承钢管，底模支撑在小横杆上面。侧模左右两侧小梁采用60X80方木，道数为5道。主梁采用48×3短钢管，固定梁底模和侧模时每根梁应拉统线，立杆不能直接支承在楼板上，应放入长度不小于400mm，5cm厚垫木。顶板模板采用12mm胶合板，现场拼装，小梁60×80 mm木枋，间距300mm，主梁48×3钢管，间距800mm，支撑采用扣件式钢管体系，间距800mm，立柱距混凝土板短边的距离250mm,立柱距混凝土板长边的距离400mm。并且在立杆的底部垫上长度不小于400mm、厚度不小于50mm的木板。柱模板采用12mm胶合板，柱侧小梁采用60X80方木，长边道数为5道，,短边道数为5道。柱箍采用48×3短钢管按0.5m支护，沿柱垂直高度布设。八、模板支撑结构布置和力学验算(扣件钢管架)A、柱模板（设置对拉螺栓）计算书（一）、工程属性新浇混凝土柱名称KZ新浇混凝土柱长边边长(mm)700新浇混凝土柱的计算高度(mm)4800新浇混凝土柱短边边长(mm)700（二）、荷载组合混凝土重力密度c(kN/m3)24新浇混凝土初凝时间t0(h)4外加剂影响修正系数11.2混凝土坍落度影响修正系数21.15混凝土浇筑速度V(m/h)2.5混凝土侧压力计算位置处至新浇混凝土顶面总高度H(m)4.8倾倒混凝土时对垂直面模板荷载标准值Q3k(kN/m2)2 新浇混凝土对模板的侧压力标准值G4kmin0.22ct012v1/2，cHmin0.22×24×4×1.2×1.15×2.51/2，24×4.8min46.08，115.246.08kN/m2 承载能力极限状态设计值S承0.9max1.2G4k+1.4Q3k，1.35G4k+1.4×0.7Q3k0.9max1.2×46.08+1.4×2，1.35×46.08+1.4×0.7×20.9max58.1，64.170.9×64.1757.75kN/m2 正常使用极限状态设计值S正G4k46.08 kN/m2（三）、面板验算面板类型覆面木胶合板面板厚度(mm)12面板抗弯强度设计值f(N/mm2)29面板弹性模量E(N/mm2)9000柱长边小梁根数5柱短边小梁根数5柱箍间距l1(mm)500模板设计平面图 1、强度验算 最不利受力状态如下图，按四等跨连续梁验算 静载线荷载q10.9×1.35bG4k0.9×1.35×0.5×46.0827.99kN/m 活载线荷载q20.9×1.4×0.7bQ3k0.9×1.4×0.7×0.5×20.88kN/m Mmax-0.107q1l2-0.121q2l2-0.107×27.99×0.182-0.121×0.88×0.182-0.09kN·m Mmax/W0.09×106/(1/6×500×122)7.92N/mm2f29N/mm2 满足要求！ 2、挠度验算 作用线荷载qbS正0.5×46.0823.04kN/m 0.632ql4/(100EI)0.63×23.04×1754/(100×9000×(1/12×500×123)0.21mml/400175/4000.44mm 满足要求！（四）、小梁验算小梁类型矩形木楞小梁材质规格(mm)50×70小梁截面惯性矩I(cm4)142.92小梁截面抵抗矩W(cm3)40.83小梁抗弯强度设计值f(N/mm2)
