陕西某高速公路合同段施工现场临时用电施工组织设计.doc

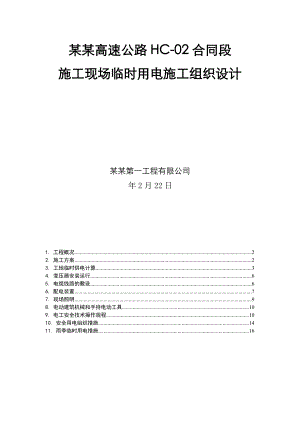

某某高速公路HC-02合同段施工现场临时用电施工组织设计某某第一工程有限公司年2月22日 1. 工程概况22. 施工方案23. 工地临时供电计算34. 变压器安装运行65. 电缆线路的敷设66. 配电装置77. 现场照明98. 电动建筑机械和手持电动工具109. 电工安全技术操作规程1010. 安全用电组织措施1411. 雨季临时用电措施16某某高速公路HC-02合同段施工现场临时用电施工组织设计1. 工程概况陕西省定汉线宝鸡至汉中（陕川界）高速公路是陕西省规划建设的“2637”高速公路网中三条南北总线之一。HC-02合同段起始于汉中西互通立交终点，起讫桩号为K310+415K316+550，全长6.135公里。全线共有特大桥一座57.4米/1座，大桥433.2米/2座，涵洞3道。本合同段用电设备为：预制场内设50T龙门吊2台，5T龙门吊1台，钢筋加工场一处；拌和站设强制式搅拌机2台；桥梁施工现场有冲击钻、电焊机、钢筋加工机械、水电机械、小型电动工具、照明用电等。2. 施工方案针对本合同段的施工特点及用电需要，临时用电以项目部、拌和站、预制场及桥梁施工为主，其电源均由南郑县梁山、勉县老道寺地方电站高压电路线引入。试验室设项目部院内，其用电与项目部生活用电均由附近线路引入。G108国道分离式立交配备一台150KWV变压器一台，1号预制场及拌合站800KWV变压器一台，汉江特大桥6#、28#、72、120#墩位置处设置150KWV变压器一台，2号拌合站及预制场设置一台800KWV变压器一台，马山大桥设置150KWV变压器一台，共计7台变压器。3. 工地临时供电计算3.1 桥梁临时用电设计序号设备名称规格型号安装功率（KW）数量合计功率（KW）备注1砼输送泵951952砼搅拌机90型19023803泥浆泵510504潜水泵2.210225插入式振捣棒1.130336钢筋切断机410407钢筋弯曲机410408砂轮切割机2.2817.69木工多用机2.224.410焊机10202001150T龙门吊35270125T龙门吊2124213卷扬机7.521514架桥机1092218以上合计122715现场照明1303016其它照明0.041004以上合计343.1.1 电力系统选择（1） 利用当地小电站就近设置变压器直接给工地供电。（2） 工地网络电压主要为380/220V，对于高压线路采架空线接入工地各用电处，电杆距离小于30m。（3） 分支线及引入线均应在电杆处接出，不得由两杆间接出。（4） 配电线应尽量设地道路一侧，不得妨碍交通施工机械的装拆及运转并要避开堆料，修建临时工棚用地。（5） 室内低压动力线及照明线路，均用绝缘护套线。3.1.2 用电管理（1） 安装、维修或拆除临时用电工程，必须由电工完成。电工等级应同工程的难易程度和复杂性相适应。（2） 在建工程不得在高、低压线路下方施工，高低压线路下方，不得搭设作业棚、建造生活设施，或堆放构件、架具、材料及其它杂物。（3） 在建工程（含脚手架具）的外侧边缘与外电架空线路的边缘之间必须保持安全操作距离。其要求为：1KV以下为4m；110KV以下为6m；35110KV以下为8m。（4）施工现场的机动车道与外电架空线交叉时，架空线路的最低点与路面的垂直距离应不小于：当1KV以下时为6m，110KV以下时为7m。（5）对达不到上述（3）、（4）两条中规定的距离时，必须采取防护措施，增设屏障、遮拦、围栏或保护网，并悬挂醒目的警告标志牌。3.1.3 接地与防雷（1）所有电气设备的金属外壳和脚手架、门架必须与专用保护零线连接。（2） 施工现场专用的中性点直接地的电力线路中必须采用TN-S接零保护系统。专用保护零线应由工作接地线、配电室的零线或第一级漏电保护器电源侧的零线引出。（3）作防雷接地的电气设备，必须同时作重复接地。同一电气设备的重复接地与防雷接地可使用同一个接地体，接地电阻 应符合重复接地电阻值的要求。（4）施工现场的电气设备和避雷装置可利用自然接地体接地，但应保护电气连接并校验自然接地体的热稳定。（5）保护零线的截面，应不小于工作零线的截面，同时必须满足机械强度要求。保护零线架空敷设的间距大于12m时，保护零线必须选择不小于10mm2的绝缘铜线或不小于16mm2的绝缘铝线。（6）与电气设备相连接的保护零线应为截面不小于2.5mm2的绝缘多股铜线。保护零线的统一标志为绿/黄双色线，在任何情况下不准使用绿/黄双色线作负荷线。（7）保护零线除必须在配电室或总配电箱处作重复接地外，还必须在配电线路的中间外和末端处做重复接地。（8）保护零线每一重复接地装置的接地电阻值应不大于10欧姆。（9）每一接地装置的接地线应采用二根以上导体，在不同点与接地装置做电气连接。（10）不得用铝导体接地体或地下接地线。垂直接地体宜采用角钢、钢管或圆钢，不宜采用螺纹钢材。（11）机械设备脚手架、井架上的避雷针（接闪器）长度应为12m。3.1.4 设置漏电保护器（1）施工现场的总配电箱和开关箱应至少设置三级漏电保护器，而且三通读漏电保护器的额定漏电动作电流和额定漏电动用时间应用合理配合，使之具有分级保护的功能。（2）开关箱中必须设置漏电保护器，施工所有用是设备，除作保护接零外，必须在设备负荷线的首端处安装漏电保护器。（3）漏电保护器应符合国标GB6829-86漏电电流动作保护器（剩余电流动作保护器）的要求，开关箱内的漏电保护器其额定漏电动作电流应不大于30mA，额定漏电动作时间应小于0.1S。3.1.5配电线路（1）架空线必须采用绝缘铜线或绝缘铝线。（2）架空线必须设在专用电杆上，严禁架设在树木、脚手架上。（3）架空线路宜采用混凝土或木杆，混凝土杆不得露筋，环向裂和扭曲，木杆不得腐朽，其梢径应不小于130mm。 （4）电杆埋设深度宜为杆长为1/10加0.6m。但在松软土质处应适当加大埋设深度或采用卡盘等加固。（5） 拉线宜用镀锌铁线，其截面不得小于3×4.0拉线与电杆的夹角应45°30°之间。拉线埋设深度不得小于1m。 （6）接户线在档距内不得有接头，进线处离地高度不得小于2.5m。 （7）配电线路采用熔断器作短路保护时，熔体额定电流应不大于电缆或穿管绝缘导线允许截流量的2.5倍，或明敷绝缘导线允许载流量的1.5倍。（8）电缆干线应采用埋地或架空敷设，严禁沿地面明设，并应避免机械损伤和介质腐蚀。（9）电缆类型应根据敷设方式，环境条件选择，电缆截面应根据允许截流量和允许电压损失确定。（10）电缆在室外直接埋地敷设的深度不小于0.6m，并应在电缆上下各均匀铺设不小于50mm厚的细砂，然后覆盖砖等硬质保护层。（11）电缆接头应牢固可靠，并应做绝缘包扎，保持绝缘强度，不得承受张力。（12）进户线过墙应穿管保护上，距地面不得小于2.5m，并应采取防雨措施。3.1.6 配电箱及开关箱（1）配电系统实行分级配电，配电箱、开关箱周围应有足够二人同时工作的空间和通道。不得堆放任何妨碍操作、维修的物品；不得有灌木、杂草。（2）每台用电设备应有各自专用的开关箱，必须实行“一机一闸”制，严禁用同一个开关电器直接控制二台及二台以上用电设备（含插座）。（3）总配电箱和开关箱中两极漏电保护器的额定漏电动作电流和额定电动作时间应作合理配合，使之具有分级保护的功能。（4）对搁置已久重新使用和连续使用一个月的漏电保护器，应认真检查其特性，发现问题及时修理或更换。（5）所有配电箱均应标明其名称、用途，并做出分路标记。（6） 施工现场停止作业一小时以上时，应将动力开关箱断电上锁。（7）总配电箱实行三级配电二级保护，在其线路末端均应安装漏电保护器。采有和TN-S系统接零保护。3.1.7 电气设备的使用与维护（1）施工现场的所用配电箱、开关箱应每月进行一次检查和维修。检查、维修人员必须是专业电工。工作时必须穿戴好绝缘用品，必须使用电工绝缘工具。（2）检查、维修配电箱、开关箱时，必须将其前一级相应一级相应的电源的开关分闸断电，并悬挂停电标志牌严禁带电作业。（3） 配电箱内盘面上应标明各回路的名称、用途、同时要作出分路标记。（4）总、分配电箱门应配锁，配电箱和开关箱应指定专人负责。施工现场停止作业1小时以上时，应将动力开关箱上锁。（5） 各种电气箱内不允许放置任何杂物，并应保持清洁。箱内不得挂接其它临时用电设备。（6）熔断器的熔体更换时，严禁用不符合原规格的熔体代替。4. 变压器安装运行变压器安装在变压器房内，变压器房砖砌、楼板盖顶，密封，木质门，外开上锁，开关柜前空间距离为2m，开关柜后维修通道距离为1m。变压器底部铺设绝缘脚垫，开关柜下设专用的接零和接地端子排，以便检查和维修，各开关统一编号，标明使用方位或较大设备。变压器安装时必须由专业或上级专业人员进行安装、调试。变压器定期进行检查，注意变压器音响是否正常，有无异常响声或放电声；检查变压器的接地设备是否良好等，填写检查记录。5. 电缆线路的敷设5.1  架空线路必须采用绝缘铜线或绝缘铝线，并敷设在专用电杆上，不得架在树木和脚手架上。 5.2 导线截面应符合下列要求：5.2.1 导线中的负荷电流（即计算电流）不得超过其允许载流量。5.2.2 线路末端电压降不得大于额定电压的5%。 5.2.3 单相线路零、相线截面相同，三相五线制线路，N、PE线截面不小于相线之半。5.2.4 为满足机械强度要求，绝缘铝线截面不小于16mm2，绝缘铜线不小于10mm2。跨越铁路、公路、河流、电力线路档距内的架空绝缘线分别不小于25 mm2（铝线）和16 mm2（铜线）。5.3 架空线档距35m，线间距0.3m5.4 架空线与邻近线或设施的距离为：最小净空距离(m)过引线、接下线与邻线架空线与拉线杆外沿树梢摆动最大时0.130.050.5最小垂直距离(m)同杆架设下方的广播线最大弧度与地面最大弧垂与暂设工程顶端与邻近线路交叉施工现场机动车道铁轨1KV以下110KV1.04.06.07.52.51.22.5最小水平距离(m)电杆至路基边缘电杆至铁轨边沿杆高边线与建筑物凸出部分1.0+3.01.05.5 架空线路要采用无损伤及腐蚀的砼杆，稍径130mm，埋深为杆长的1/101/6，松土质应埋深或加卡盘固定。15度45度的转角杆应采用双担双瓷瓶，45度以上转角杆采用十字横担；电杆用拉线或撑杆、绝缘子应符合规范要求。5.6 接户线在档距内不得有接头，进线处离地面高度不得小于2.5m。5.7 配电线路用熔断器作短路保护时，熔体电流不大于电缆（或穿管绝缘线）允许电流的2.5倍或明敷
