湖南某医药产业基地消防工程施工组织设计.doc

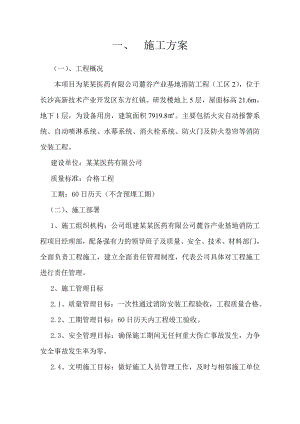

一、 施工方案（一）、工程概况本项目为某某医药有限公司麓谷产业基地消防工程（工区2），位于长沙高新技术产业开发区东方红镇。研发楼地上5层，屋面标高21.6m，地下1层，为设备用房，建筑面积7919.8。主要包括火灾自动报警系统、自动喷淋系统、水幕系统、消火栓系统、防火门及防火卷帘等消防安装工程。建设单位：某某医药有限公司质量标准：合格工程工期：60日历天（不含预埋工期） （二）、施工部署 1、施工组织机构：公司组建某某医药有限公司麓谷产业基地消防工程项目经理部，配备强有力的领导班子及质量、安全、技术、材料部门，全面负责工程施工，建立全面责任管理制度，代表公司具体对工程施工进行责任管理。 2、施工管理目标 2.1、质量管理目标：一次性通过消防安装工程验收，工程质量合格。 2.2、工期管理目标：60日历天内工程竣工验收。2.3、安全管理目标：确保施工期间无任何重大伤亡事故发生，力争安全事故发生率为零。2.4、文明施工目标：做好施工人员管理工作，及时与相邻施工单位及建设单位的协调和配合，力争文明施工工地。2.5、服务保修目标：按建设部2000年80号令进行保修，随叫随到，接到通知后2小时内赶到，8小时内排除故障。3、施工生产组织安排。3.1、工程资金管理：项目部在银行设立专门帐号，保证专款专用，资金使用计划由项目财务人员统一编制，项目负责人审批后执行。3.2、施工人员组织分工：管理人员从公司抽调专业理论基础好，有丰富管理经验、身体健康、事业心强的管理和专业技术人员组成项目部管理班子，专业生产工人从公司选派思想素质好、技术水平高、组织纪律强的人员组成施工班组，并配备充足的后勤、设备维护和特种作业人员。3.3、施工临时用水、用电由建设方提供来源,由我方接至施工现场及固定用水点，根据进场设备计划，用电采用电缆接至施工总配电箱。3.4、后勤工作安排：在附近租界民房设置职工宿舍和食堂，安排专人负责。3.5、施工准备工作计划：图纸自审、图纸会审、施工组织设计、项目质量保证计划、关键工序施工作业指导书、施工计划、施工预算、材料计划、劳动计划、材料来源落实，施工用水用电布置，施工场地处理，班组技术交底及安全质量交底均在开工前进行。3.6、施工引用规范标准：火灾自动报警系统施工及验收规范GB116-92自动喷淋灭火系统施工及验收规范GB50261-96建筑电气工程施工质量验收规范GB50303-2002施工现场临时用电安全技术规范JGJ46-88建筑安装工程质量检验评定统一标准GB50011-2001（二）、施工程序 施工程序：接受任务阶段开工前准备阶段全面施工阶段交工验收阶段1、接受任务阶段通过对本消防工程的了解进行投标。中标后，立即与建设单位签订工程承包合同，明确双方应承担的责任及奖励、处罚条款和其他事项。同时建立以项目负责人领导下的项目管理部，它由项目负责人、技术负责人、质量安全员、放工员、材料员、预算员、后勤保障人员组成，负责项目从开工到竣工的全过程施工生产经营、工程质量安全的管理。2、开工前准备阶段对本消防工程的概况和特点进行全面了解和熟悉，以项目负责人为主，在公司及其它部门指导和配合下，办好开工前的有关手续，安排好项目管理部人员、施工人员的办公、生活场所和施工加工场所。制定施工项目部各项管理制度和措施并及时落实到本工程的各个方面，项目管理部组织人员熟悉、施工图纸，进而与设计方、建设方、监理方，消防部门进行图纸会审。及时了解土建及整个工程的施工进度计划实际情况，确定消防工程安装的具体进度安排及人力、物力安排。负责协调消防主管部门关系，并办理有关消防手续，确保工程一次性验收合格。3、全面施工阶段本消防工程由火灾自动报警系统、自动喷淋系统、水幕系统、消火栓系统、防火门及防火卷帘等组成，工程进行施工时，先进行各种支架、管线安装，再喷头、探头等安装，然后进行联动调试运行等工作。4、竣工验收阶段整个消防安装工程施工完毕后，进行内部预先验收，严格检查工程质量，整理各项技术经济资料，做到竣工资料齐全、完整。请消防检测中心对各个消防系统进行检测，做到一次检测合格，同时也要请质监部门进行建筑专业性的检测、验收。检测合格后，请消防部门、建设方、监理方、设计方及其他部门进行消防工程竣工验收，经检查验收合格通过后，双方办理交工验收手续及有关事宜，再进行工程交工后跟踪服务。（四）、主要分项项目施工方法和技术措施1、进场材料设备检测试验管理措施1.1、主要工程材料设备在采购前，对产品和厂家进行考察并填报产品及生产厂家情况申报表，同时提供产品技术参数以及厂家情况交建设（监理）方代表人同意方可签订定货合同。1.2、设备、材料进场时主动邀请建设（监理）方代表参与清点检查，按定货合同、装箱单进行数量清点和外观检查，收集整理好产品技术文件、产品合格证及其他质量证明文件，并以施工方的名义填写好工程材料/构配件/设备报审表，报送建设（监理）单位，审查同意后方可进场使用到工程上。1.3、管道阀门、仪表、电线、电缆、喷头、探测器等应分别进行试压、校验、绝缘检测和耐压试验。1.4、各种材料设备必须具有正式的生产合格证、材质化验单、技术合格证或质量证书，如不具备或对检验证明有疑问时，应拒绝使用，工程关键部件使用的材料均应进行规范规定的检验、试验。2、消防电气系统安装2.1、火灾自动报警系统安装施工准备线管敷设穿管布线检测箱盒底座安装接地控制器安装探测器、模块与元件编码安装主机编程开通调试试运行验收交工2.1.1、施工准备2.1.1.1、技术准备收集相关标准、规范、图集，如：GB5011698火灾自动报警系统设计规范GB5011692火灾自动报警施工及验收规范电气装置工程施工用验收规范建筑电气安装工程图集熟悉掌握设计图纸以用设备生产厂家用于本工程产品技术文件。了解本建筑的结施图纸、建施图纸、装饰图纸及施工程序；制订各部施工工艺，确定导管敷设方位、出口坐标，箱、盒、柜等位置坐标。制订项目质量计划，确定各工序检测内容、检测手段、检测仪器、确保工程优良。向强电系统施工方提交受消防控制的开关柜、箱清单，以便其定货时，让生产厂家预留接口，留够控制模块安放空间。2.1.1.2、材料准备落实火灾报警设备生产厂家，落实阻燃电缆电线货源。2.1.1.3、人员准备选派经消防培训考核合格的并有上岗证的人员施工操作。针对工程内容及特点，结合标准对参加施工人员进行施工前现场培训教育及安全生产教育。2.1.1.4、机具准备：及时组织施工作业机具，检测仪器进场并及时试验，以确保工程顺利进行。2.1.2、线管敷设2.1.2.1、凡埋设于顶板内的导管，接线盒必须随主体工程一次准确到位，采用的导管为钢管，加套管焊接连接，施焊牢固、严实，防止渗浆堵管，用专用工具煨弯，转弯圆韵，导管不变形，转弯半径均应大于6倍管径。管径超过下列长度应加装接线盒，其位置应便于穿线，无弯时，30m；有一个弯时，20m；有二个弯时，15m；有三个弯时，8m。不论吊顶与否，从顶板上出线均埋接线盒，当导管进入盒后，软材料填充内腔，牢固绑扎于模板上，其位置均放线确定，尤其是大开间场所应保持一直线上，尽量分隔均匀，由于梁、风口等影响，按规范要求进行。2.1.2.2、凡嵌于墙内的箱盒，砌墙时只按尺寸留洞，导管进孔洞，待粉饰或贴面板时，弹击标高线根据粉层厚度埋设。2.1.2.3、每个导管均应可靠连接。2.1.2.4、各导管与箱、盒的连接均锁母锁紧。2.1.2.5、有吊顶的场所，接线盒至探测器等一段线路均穿金属软管保护，且软管牢固锁紧在接线盒盖上，并刷防火涂料。2.1.2.6、过伸缩缝、沉降缝处拟采用可挠金属软管或拉线盒过渡，避免导管刚性连接。2.1.3、穿管布线2.1.3.1、各类线均按设计要求，并选用经消防注册的厂家产品。2.1.3.2、穿线前使用压缩空气吹尽管内的杂物。2.1.3.3、导线在管内，不应有接头或扭结，接线在箱盒内进行，方案采用专用压接帽压接、焊锡焊接或端子连接。2.1.3.4、进入各箱柜，元器件导线按回路进行编码，且按要求留足裕量，探测器底座的外接导线，应留有不小于15的余量；手动火灾报警按钮的外接导线应留有不少于10cm的余量,且在其端部应有明显标志。引入控制器的电缆或导线，应留有不少于20cm的余量。2.1.4、检测各回路用500V兆欧表测量，绝缘电阻不应小于20M。2.1.5、箱、盒底座安装2.1.5.1、配合墙面粉饰工程，弹击标高线，根据粉层厚度埋设箱盒，确保高度符合要求，箱盒深浅适宜。2.1.5.2、箱盒壁上进出口位置应保证已埋导管顺畅入箱盒，为此，箱壁拟现场开孔，管进箱盒后锁母锁紧。2.1.5.3、顶板粉饰后方可安装探测器底座，进线后即刻封堵进线孔。2.1.5.4、吊顶场所，密切配合吊顶施工安装底座，且必须安装在龙骨上，无龙骨处，吊顶板上另加横梁。2.1.6、消防控制主机安装2.1.6.1、应先将槽钢调直除锈，并刷防锈漆，根据设计要求安装在基础地面上。安装时，用水平尺、小线找出平直度后再用螺栓固定牢固，并将地线焊好。2.1.6.2、消防控制主机在安装前应先检查盘（柜）型号是否按设计图要求排列。根据柜内的固定孔距，在基础槽钢上钻孔，安装时从一端开始，逐台就位，用螺栓固定，用拉线找平直后再将各个螺栓紧固。2.1.6.3、联接柜内的控制线：各回路的干线均应对号入座，同时接入有明显标志及绝缘保护的220V电源线及各柜内的蓄电池装好。2.1.6.4、联接柜接地牢固，专用接地干线应采用铜芯绝缘防火导线。2.1.6.5、消防控制主机布置单列布置时，盘操作距离不应小于1.5m；双列布置时，盘前操作距离不应小于2m。在值班人员经常工作的一面，控制盘至墙的距离不应小于3m。盘后维修距离不应小于1m。控制盘排列长度大于4m时，控制盘两端应设置宽度不小于1m的通道。2.1.6.6、火灾报警联动控制柜均安装在型钢底座上，且用25mm2铜线可靠与接地干线连接。2.1.6.7、进入柜内导线均编号，且捆绑成束，接入控制器后应有20的裕量，且每端子上接线不超过2根。2.1.6.8、控制器的内部接线最好收生产厂家指导进行。2.1.7、探测器、报警控制器、模块与元件安装、编码。2.1.7.1、建筑物全部粉刷，装饰完毕，即可对底座编码，探测器调节即可安装，在安装前应妥善保管，并应采取防尘、防潮、防腐蚀等措施。2.1.7.2、控测器安装探测器至墙壁、梁边的水平距离，不应小于0.5m。探测器周围0.5m内，不应有遮挡物。控测器与灯具的水平净距大于0.2m；与空调送风口边的水平距离，大于1.5m；至多孔送风顶棚孔口的水平距离，大于0.5m；与嵌入式扬声器净距大于0.1m；与自动喷淋头净距大于0.3m。在宽度小于3m的内走道顶棚的探测器，宜居中布置。感温探测器的安装间距，不应超过10m；感烟探测器的安装间距，不应超过15m。探测器距墙端的距离，不应大于探测器安装间距的一半。探测器的底座应固定牢靠，其导线连接必须可靠压接或焊接。当采用焊接时，不得使用带腐蚀性的助焊条。探测器底座的外接导线，应留有不小于15的余量，入端处应有明显标志。探测器底座的穿线孔宜封堵，安装完毕后的探测器底座应采取保护措施。探测器的确认灯，面向便于人员观察的主要入中方向。探测器在即将调试时方安装，先将预留在盒内的导线用剥线钳剥去绝缘外皮，露出线芯1015（注意不要碰掉线号套管）顺时针压接在探测器底座的各级接线端上，然后将底座用配套的机螺丝固定在预留盒上，并上好防尘、防潮、防腐罩，最
