湖北某高速公路合同段桥墩桩基工程挖孔桩施工方案(附图).doc

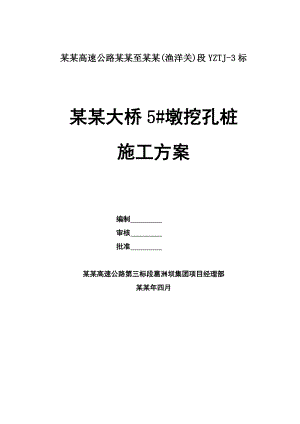

某某高速公路某某至某某(渔洋关)段YZTJ-3标某某大桥5#墩挖孔桩施工方案编制 审核 批准 某某高速公路第三标段葛洲坝集团项目经理部某某年四月目 录 第一章 编制说明第二章 工程概况第三章 施工总体部署2第四章 施工方法及工艺第五章 质量保证体系第六章 安全保证体系第七章 环境保护体系第八章 应急预案26某某大桥5#墩挖孔桩施工方案第一章 编制说明一 编制目的根据对设计图纸、地质勘察说明及对周边环境的调查，并对工程特点进行深入分析，结合考虑我公司的技术、装备、特长、管理水平，在总结以往同类工程施工经验的基础上，编写了本专项施工方案。二 编制依据1宜昌至张家界高速公路某某至某某（渔洋关）段招标文件、补遗书及两阶段施工设计图纸，合同文件。 2业主及驻地监理办公室的相关规定。 3中华人民共和国交通部公路工程国内招标文件范本（2009版）。 4、公路桥涵施工技术规范（JTG/T F50-2011）。 5工程建设标准强制性条文（公路工程部分）。 6、湖北省高速公路建设标准化指导意见 (桥梁工程)。 7、公路桥涵施工技术规范JTG TF50-2011。8、公路工程质量检验评定标准JTG T80/1-2004。三 编制范围某某大桥5#墩桩基，桩径2.5m计18根累计桩长540m，桩顶地质较差部分采用钢筋混凝土护壁，地质较好部分可采用素混凝土护壁；根据湖北省高速公路建设标准化指南（桥梁）规定护壁厚1015cm；设计桩砼等级为C30，护壁也采用同桩身相同标号的C30砼现浇。本方案为挖孔灌注桩编制施工工艺、技术要求及相关控制措施。第二章 工程概况一 工程简介某某大桥位于某某市王家畈乡十三尖村，跨越某某库尾水域，为典型的“V形河谷。左右幅5号桥墩正处于库尾水域旁，左幅5号墩1、2、3、4、5、6号孔位和右幅5号墩1、2、3、4、5、6号孔位在岸边。左幅5号墩7、8、9号孔位和右幅5号墩7、8、9号孔位在水中。5#墩左右幅承台迎水面1/2处于悬空状态，承台边悬空高度达2.46m，为了保证承台施工安全及质量，采用外码砌片石内灌注C25水下砼,使砼和片石连成整体形成围堰式挡墙。通过现场水深测量按承台14*14*4.5m布置围堰式挡墙，离右幅5墩4、5、6号孔位中心向水中方向11m处水最深处3.40m、左幅5墩4、5、6号孔位中心向水中方向13m处水最深处7.80m。二 自然条件地形地质水文条件：本标段山体自然坡度较陡峻，基岩岩性为灰岩及白云岩等，山顶及坡脚基岩一般直接裸露，局部为残积物掩盖。海报高度130-500m不等，位于长阳东西向构造带，为燕山运动的产物，主要由断层组成，构造较为复杂。施工段地表水系发育，主要河流有某某地处中亚热带湿润季风气候区内，四季分明，冬冷夏热，年平均气温16.7，一月最低平均气温4.6，七月最低平均气温28.1，无霜期273天，年平均降雨量1235.4毫米，夏季多暴雨，区内雨量充沛，为地下水提供了较为充足的补给来源。三 工程特点1、本工程岩土地质结构复杂，砂砾石岩层深且杂乱，河床水渗水对挖孔桩基施工产生一定影响。2、设计持力层为中风化岩层，桩孔深度大，人工井下作业安全因素多，施工难度大。第三章 施工总体部署 一 技术准备1、人工挖孔桩适用于持力层埋藏较浅、单桩承载力要求较高的基础。挖孔桩受力性能可靠，结构传力明确，沉降量小；成孔后可直观检查孔内直径、垂直度及持力层的土质情况，保证桩的质量。工程造价相对低廉；不需要大型机械设备，施工操作工艺简单，因此被广泛应用于大直径灌注桩施工。结合本项目实际情况，选用人工挖孔灌注桩施工工艺。2、组建以项目经理、项目技术负责人为核心的技术管理体系，下设施工技术、质量、材料、资料、计划等部门。3、审查施工图纸，提出合理化建议，取得建设单位和设计单位同意，以达到节约投资、加快进度、保证质量和施工简便的目的，并提出合理性的审图意见。4、施工之前作好开工报告，作好桩基分部施工方案，作好分项工程技术交底。5、建立完善的信息、资料档案制度。6、编制钢筋、水泥、木材、等材料计划，相应编制材料试验计划，指导材料定货、供应和技术把关。7、按资源计划安排机械设备，周转工具进场，并完备相应手续。8、建立完善的质量保证体系。9、会同勘察设计、建设单位、监理单位等部门复核定点坐标、及测量控制网。10、做好对班组人员的技术，安全交底工作。开工前,必须强调劳动纪律，向工人班组进行技术交底，学习图纸及有关施工规范,掌握施工顺序，保证工作质量和安全生产的技术措施落实到人。二 劳动力准备5#墩左右幅同时开始施工，第一次完成四角桩基挖孔和中心5#桩基挖孔计5根挖孔桩，第二次完成纵橫轴线处4根挖孔桩。同一墩台的人工挖孔桩分为2人1组作业及5组10人，5#墩左右幅共计20人；每天进尺0.5米，每个循环60天，工期共计120天。 劳动力计划表序号施工项目人数1人工挖孔202钢筋笼安装63混凝土浇筑4三 施工机械设备准备主要机械设备见下表：人工挖孔桩主要机械设备表序号机械名称单位数量功率备注1吊车台125吨中联重科2砼搅拌运输车台48方4电焊机台4500W上海申工5空压机台65.5KW开山6风镐把10开山7风钻台108泥浆泵台4 立式2pn9潜水泵台20 1.5KW45m场程10挖孔提升架台1011搅拌机台1350型护壁砼 12插入式振动棒台55030棒13高压风管m50014手推人力车辆1015钢模套10第四章 施工方法及工艺一 围堰挡墙施工 1、施工范围及工期根据工程施工特点，孔桩施工前必须进行河床坡面凊理粘土袋围堰施工堆码挡片石水下灌注砼。进行左幅5号墩台位平整及桩基施工，在桩位处按直径2.90m圆弧线间距30cm钻孔1.0m，孔内灌注纯水泥浆，用25mm钢筋插入孔底作锚固筋，用8mm圆钢作水平筋间距15cm，安装孔口防护砼模板，使孔口内径2.70m外径3.1m，孔口防护砼壁厚20cm，孔口高出承台底面标高3040cm。 、技术准备工作：施工前组织技术人员进行现场测量策划，根据现场地势地形、水下河床坡度及走向，以便进一步优化施工细节。 、施工组织落实：调配施工机械设备和所需材料，组织满足施工要求的人力资源。 、施工计划工期：河床坡面清理1天绑扎水中浮跳2天粘土袋围堰6天第一次堆垱墙码片石3天水下灌注砼1天，第二次粘土袋围堰6天堆码挡墙片石2天设置钢筋网1天水下灌注砼1天，砼整平层1天。自进场起24天完成施工任务。 2、挡墙施工要点 、施工测量： 、测量放样前根据图纸和业主提供的测量资料和测量控制点，5#墩桩位坐标采用TDJ2e 经纬纬仪控制，桩位高程采用DS3 水准仪控制。 、施工测量放样根据原有导线点，并满足通视要求，当不能满足施工要求时进行转点加密处理，并形成闭合导线；测量精度控制：角度闭合差为±16 N（N 为测点数），坐标相对闭合差为±1/10000。 、水准测量，根据已知水准点采用承台外围10m处设立固定水准点，必须进行往返闭合测量，根据场地平整图标高进行标高控制。 、施工围堰式垱墙： 围堰工程的主要作用是挡水和扩宽施工平台，为了满足桩基、承台、高墩墩身施工特作如下要求： 、围堰及其位置符合设计规定和施工要求，严格按照设计、施工布置要求实施。详见附图1挡墙施工图 、挡墙施工：详见附图2挡墙围堰施工施工图 、为保证围堰的质量和稳定性、有效抵抗河水的压力，围堰应筑成向迎水面1:1坡面， 在围堰背水一侧边坡按1:0.5收坡。分层码砌片石，灌注C25水下砼按1.5m2m3m分层，灌注砼用插入式振捣棒振捣使砼进入片石缝隙形成整体,出水面片石最终宽度1.5m， 、水下灌注围堰完成后，应立即清理整平基面。按直径2.90m圆曲线上钻孔灌注水泥浆，插入25mm钢筋安装模板、浇筑孔口护壁砼。 、进行桩基施工。3、挡墙施工方法根据两阶段施工图设计第三.02.D1册中图号为.02.D1.S4-3-59和.02.D1.S4-3-60的示意图表示,左右幅5号墩承台底标高下各有一处M7.5浆砌片石挡墙。施工工序测量放样
