湖北某高速公路合同段桥梁工程承台施工方案.doc

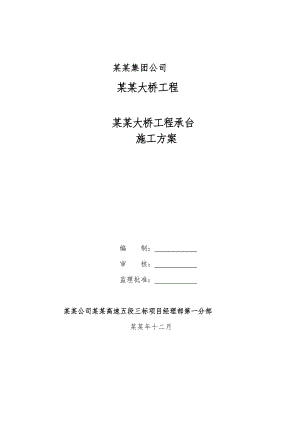

某某集团公司 某某大桥工程 某某大桥工程承台 施工方案 编 制： 审 核： 监理批准： 某某公司某某高速五段三标项目经理部第一分部 某某年十二月 目 录.1二、编制原则.1三、技术准备.1四、施工方法及技术措施.2 1.测量工作.2 2.土方施工.2 3.凿除桩头、桩基检.34.垫层混凝土施工.35.钢筋绑扎.3 6.模板安装.4 7.混凝土浇筑.5 8.混凝土养生.6 9.拆模养护.6 10.基坑回填.7五、冷却水管施工.71.冷却管的安装.72.通水冷却.73.冷却管布设图.8六、质量保证措施.111、质量目标.112、质量检验评定标准.113、质量保证体系.124、质量检查程序.135、质量保证措施.13七、施工安全目标，安全保证体系及措施.151、安全生产方针及目标.152、安全保证体系.153、安全保证措施.17八、环境保护与文明施工.181、环境保护及文明施工管理体系.182、文明施工措施.183、消防.194、治安.195、环境保护措施.19一、编制依据 1、某某大桥两阶段施工图设计； 2、公路桥涵施工技术规范（JTG/TF502011）；3、公路工程质量检验评定标准（JTGF80/1-2004）;4、 现场调查的相关气候、水文、地址地貌等资料；二、编制原则分析分项工程特征，按照“安全第一、保证质量、服务业主”的指导思想，遵循下列原则编制施工方案。1、依据设计文件要求，施工方案所规定的内容；2、遵循技术规范及施工合同书各项条款的原则，做到统一标准；3、施工方案力求采用先进的、可靠的工艺、材料、设备，达到技术先进，力求工艺成熟，具有可操作性；4、施工方案结合地质、水文、气象条件及工程规模、工程特点、工期要求确定；5、根据网络计划的工期要求，统筹安排，科学组织，合理配置资源使承台施工衔接有序，资源利用充分，从而确保总工期目标的实现；6、进行全面质量控制和管理。建立“横向到边，纵向到底，控制有序”的质量保证体系，明确工程质量方针、目标，结合本工程的特征与实际情况制定切实可行、行之有效的质量保证措施，施工过程严格进行质量管理与控制，确保墩身工程质量合格率100、优良率95以上；7、充分调查了解工程周边环境情况，施工紧密结合环境保护进行。施工中实施文明施工，减少废气、振动、噪声、扬尘污染，杜绝随意排放污水、胡乱丢弃垃圾等对环境的污染。建立环境管理体系和控制程序，进行环境管理。建设“绿色工地”，实施“环保施工”；8、建立健全的消防、安全、保卫、健康体系，以人为本，维护和保障施工人员的安全与健康。三、技术准备1、依据设计图纸、规范要求和现场情况编制承台施工方案。2、准备工程各种材料进场前的检验和试验资料，报送监理工程师审批。3、组织施工人员熟悉图纸、现场情况，向作业人员技术交底和安全交底。4、做好混凝土原材料试验和配合比的适配工作。5、钢筋：采用普通钢筋，HRB335应满足（GB14992007）的相关规定，HPB300应满足（GB1499.12008）。钢筋以60t为以检验批量，进行力学性能、可焊性和外观质量检验。6、见证取样按业主监理要求，按规范规定的频率进行检验。7、每批原材料进场，项目部材料组以书面形式通知实验室，执行检验试验程序，防止不合格原材料的进场。四、施工方法及技术措施承台施工首先进行首件施工，总结施工工艺，经监理批准后进行大规模施工。 1、测量工作施工前由项目经理部组织测量人员进行复测，根据承台施工施工图纸测设出控制线并进行施工放线，对不符合测量要求的桩要进行补测。复测及施工放线成果报驻地监理工程师复核，批准后方可开工。 2、土方施工承台基坑开挖应严格按照专项安全施工方案要求进行施工。1、开挖前，明确开挖点的地形、地质和地下水位等资料，开挖深度对周围环境、地址的影响，以便采取相应施工措施。2、根据桥梁中心轴线，采用全站仪准确测出承台的正确位置，进行基坑开挖。为避免施工对山体产生不利影响，建议采用机械成孔，小范围施工。并及时支护，若需爆破施工应尽量采用小药量或静态爆破法。基坑长宽各超挖1米，其中30cm为排水沟，70cm为支模板的作业空间。挖掘机开挖后、人工配合清挖槽底的20cm，严禁超挖，自卸车配合运输。开槽坡度按1:1放坡。槽边1m范围内严禁堆土，必须及时外运，以减少今后桥台、桥墩墩身施工时对模板、支架加固的影响。 3、凿除桩头、桩基检测 在完成开挖后，对照本区域地质勘查情况，组织相关人员对基槽进行验收。发现不符合勘察结果的地质情况，及时向设计等相关部门反应情况，及时处理。在基槽验收合格后，即可开始凿桩头施工。凿桩头前，在桩体侧面用红油漆标注高程线，以防桩头被多凿，造成桩顶伸入承台内高度不够。破除桩头时应用采用空压机结合人工凿除，上部采用空压机凿除，下部1020cm由人工进行凿除，严禁用挖掘机或铲车将桩头强行拉断，以免破坏主筋。凿除过程中要保证不扰动设计桩顶以下的桩身砼，并且应妥善保护好声测管，防止声测管被破坏。桩头凿除完后复测桩顶高程，及时联系桩基检测单位进场进行桩基检测。经超声波检测合格，现场具备混凝土垫层施工条件，并经监理工程师验收后，方可浇筑垫层混凝土。 4、垫层混凝土施工清理基坑，经检验合格后进行垫层施工。承台垫层厚度10cm，采用C15混凝土。 （1）、垫层采用周围采用8×10cm方木做模板，浇注混凝土前按施工图纸中垫层的规定尺寸钉上木桩，四周拉好线。围线一定要绷紧、拉直，不许弯曲，以免影响垫层尺寸。然后沿线外缘依次装上8×10cm方木做成的木框。木框一定要放平、放直，满足垫层规定宽度值，并且方木要安装牢固，不可左右晃动。 （2）、混凝土采用拌合站自拌混凝土，运至现场后，要严制混凝土水灰比及坍落度。混凝土采用溜槽进行浇注，浇注时一定要注意使混凝土匀速下滑，在运送中不发生离析，平稳的到达垫层底，不可贪多，只顾往下运，不管槽底情况。混凝土应连续浇注，采用平板式振捣器振捣。振达表面平整密实，无明显气泡上升为止，用木抹子搓平收浆。 5、钢筋绑扎 垫层混凝土强度达到设计强度的75%即11.25MPa后，在垫层顶面上弹出钢筋的外围轮廓线和墩身预埋钢筋的轮廓线，并用油漆标出每根钢筋的平面位置。承台钢筋采用钢筋场加工，用车辆运到现场进行绑扎固定。钢筋绑扎前，对基坑进行清扫，对桩头预留钢筋进行调整，桩基钢筋嵌入承台部分按设计要求做成喇叭型。承台保护层厚度顶面10cm,底面20cm，侧面10cm，绑扎前安放好混凝土定型垫块,以保证浇
