湖北某高级中学综合体育馆高支模专项安全施工方案(附示意图、含计算书).doc

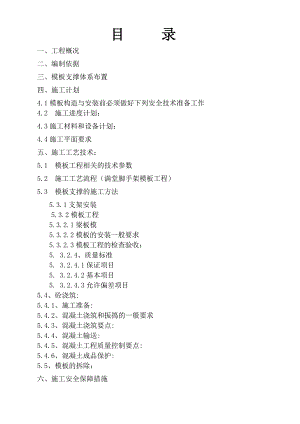

目 录一、工程概况二、编制依据三、模板支撑体系布置四、施工计划4.1模板构造与安装前必须做好下列安全技术准备工作4.2 施工进度计划：4.3施工材料和设备计划：4.4施工平面要求五、施工工艺技术：5.1 模板工程相关的技术参数5.2 施工工艺流程（满堂脚手架模板工程）5.3 模板支撑的施工方法5.3.1支架安装5.3.2模板工程5.3.2.1梁板模5.3.2.2模板的安装一般要求5.3.2.3模板工程的检查验收：5. 3.2.4、质量标准5. 3.2.4.1保证项目5. 3.2.4.2基本项目5. 3.2.4.3允许偏差项目5.4、砼浇筑:5.4.1、施工准备:5.4.2、混凝土浇筑和振捣的一般要求5.4.3、混凝土浇筑要点:5.4.4、混凝土输送:5.4.5、混凝土工程质量控制要点:5.4.6、混凝土成品保护:5.5、模板的拆除：六、施工安全保障措施6.1 组织保障6.2 安全技术措施6.2.1安全生产各方职责6.2.2 安全技术措施6.2.3. 安全生产的具体措施6.2.4安全生产的注意事项：6.2.5、文明施工措施6.2.6安全施工保证措施6.2.6.1安全生产责任制6.3 应急预案6.3.1 目的6.3.2 适用范围6.3.3 管理职责和施工控制方法6.3.4、突发事件应急措施6.3.4.1应急组织机构 6.3.4.2工程施工中常发生的安全应急预案6.3.4.2.1支模架整体倒塌应急预案 6.3.4.2.2高空坠落应急预案 6.3.4.2.3. 模板坍塌应急方案6.3.4.2.4. 消防安全应急方案6.3.4.2.5、其它方面的应急预案6.4监测监控七、劳动力计划八、配模计算书8.1、顶板模板8.2、梁模板计算高支模专项安全施工方案一、 工程概况1、工程概况武汉市汉铁高级中学综合体育馆工程位于武汉市江岸区后湖大道新湖村（新湖村苏宁电器北侧）。本工程为地上2层、地下一层，总建筑面积为6659.56,其中地上为5247.63,地下室为1412.20；由武汉市江岸区教育局投资兴建，大华建设项目管理有限公司为代建单位，武汉宏宇建设工程咨询有限公司监理，正太集团有限公司承建。本工程为学生用房，地下室为消防水池、水泵房、设备用房以及低压配电。地上一层为游泳池、羽毛球馆、运动员休息室、卫生间及乒乓球馆，二层为篮球馆、羽毛球馆、健身房等；本工程主楼部分平面呈长方形，长58.8m、宽36m，每层建筑面积约2116.8，建筑檐口总高度为23.5m，一层层高为11.85m，二层层高为11.65m，其中一层游泳池（3-1/33-1/6）/（3-1/A3-1/C）轴处净高为13.6m。本工程基础埋深为-6.90m，主楼地下室顶板标高为-0.03m，锅炉房层高为5.4m，设备间层高为3.6m，室内外高差为0.45m。基础为预应力桩承台钢筋混凝土基础；本工程结构为框架结构体系，框架抗震等级为三级.。建筑物场地土类型为中软场地土，场地类别为类，场地土无液化现象。地下室基础底板和顶板均设后浇带。2、 结构设计概况2.1 二层结构部分2.113-A3-E/3-13-3轴线之间为二层羽毛球馆楼面， YKL1、YKL2、YKL3梁截面尺寸为700X1200mm，跨度17.4m，该部分板厚100mm，模板体系支撑高度11.75mm。2.12.3-A3-D/3-33-7轴线之间为二层篮球馆楼面，YKL4、YKL5梁截面尺寸800X1800mm，跨度25.75m，其他梁截面尺寸有300X1200、300X900、300X700、250X700、该部分板厚100mm，模板体系支撑高度13.60mm。属于高跨大模板支撑体系。2.2 屋面结构部分2.21.3-A3-E/3-13-3轴线之间为羽毛球馆屋面结构， YKL6、 YKL7、 YKL8梁截面尺寸800X2400，跨度17.4m，该部分板厚100mm，该模板体系支撑高度11.55mm。2.22.3-A3-D/3-33-7轴线之间为篮球馆屋面结构，YKL6、 YKL7、 YKL8梁截面尺寸800X2400mm，跨度32.6m，其他梁截面尺寸有350X900、300X700、250X700、该部分板厚100mm，模板体系支撑高度11.50mm。属于高跨大模板支撑体系。从上所述和结合市城建委关于印发武汉市超过一定规模的危险性较大的分部分项工程专项方案专家论证实施细则的通知要求，凡搭设高度8m及以上模板工程及支撑体系必须编制分部分项工程专项方案，故本工程主要取定一、二层篮球馆部分作为其模板支撑验算的部位。我项目部为确保模板工程的质量达到优质要求，安全方面不发生群死群伤的情况下，特制定高支模专项安全施工方案。二、编制依据1、模板支撑方案参照中华人民共和国行业标准,扣件其机械性能应符合钢管脚手架扣件（GB1583-1995）；建筑施工安全检查标准（JGJ59-99）；建筑施工机械扣件式钢管脚手架安全技术规范（JGJ130-2001）；建筑结构荷载规范（GB50009）；建质（2009）87号文危险性较大的分部分项工程安全管理办法；建筑施工模板安全技术规范（JGJ162-2008）；2、因本工程/梁板支架高度大于8米，根据有关文献建议，如果仅按规范计算，架体安全性仍不能得到完全保证。为此计算中还参考了施工技术2002（3）：扣件式钢管模板高支撑架设计和使用安全中的部分内容。3、武汉市汉铁高级中学体育馆建筑施工图纸；4、品茗施工现场设施安全计算软件；三、 模板支撑体系布置3.1 模板支撑架材料选用高支模采用扣件式钢管脚手架支撑体系，选用48×3.5钢管，50×100木枋，18mm厚木夹模板。梁底、板底采用钢顶托支撑。梁底采用50×100mm木枋。3.2 架体构造及布置基本数据3.2.1 羽毛球馆部分3.2.1.1二层结构3-A3-E/3-13-3轴线之间羽毛球馆部分，YKL截面尺寸 700X1200，跨度为17.4m,模板体系支撑高度11.70m。3.2.1.2屋面层结构3-A3-E/3-13-3轴线之间羽毛球馆部分，YKL截面尺寸 800X2400，跨度为17.4m,模板体系支撑高度11.50m。梁有三条，且截面尺寸较大。模板支撑体系按照下图表设计搭设。b×h立杆间距横杆步距对拉螺杆增加梁底支撑备注纵距横距YKL( 700X1200)l=0.600m1.2mh=1.30m3道106002道梁两侧设置剪刀撑YKL( 800X2400)l=0.550m1.2mh=1.30m4道106003道梁两侧设置剪刀撑梁高700l=0.550m1.2mh=1.30m1道106001道梁两侧设置剪刀撑100mm板l=0.550m0.6mh=1.40m/设置剪刀撑 （1）模板支撑体系平面布置图（局部） （2）模板支撑体系剖面图 （3）梁底、板底模板支撑体系简图（梁侧及梁底木枋间距250，板底木枋间距250） 3.2.2 篮球馆部分3.2.2.1二层结构3-A3-E/3-33-8轴线之间篮球馆部分,YKL截面尺寸为800X1800，梁有三条，梁跨度为25.7m,模板体系支撑最大高度13.50m。梁有三条，且截面尺寸较大。（梁侧及梁底木枋间距250，板底木枋间距250）;3.2.2.2屋面层结构3-A3-E/3-13-3轴线之间篮球馆部分，YKL截面尺寸 800X2400，跨度为32.6m,模板体系支撑高度11.20m。梁有三条，且截面尺寸较大。模板支撑体系按照下图表设计搭设。b×h立杆间距横杆步距对拉螺杆增加梁底支撑备注纵距横距YKL800×2400l=0.550m1.4mh=1.20m5道3道梁两侧设置剪刀撑YKL800×1800l=0.550m1.4mh=1.20m4道3道梁两侧设置剪刀撑梁高700l=0.550m1.2mh=1.30m1道10600/梁两侧设置剪刀撑100mm板l=0.550m0.6mh=1.40m/设置剪刀撑 梁底木枋间距250梁侧木枋间距250/（1） 模板支撑体系平面布置图（局部）（2）模板支撑体系剖面图 （3）梁底、板底模板支撑简图（800×2400梁）3.2.3 模板脚手架搭设 3.2.4水平加强剪刀撑布置中间在纵横向应每隔6m左右设由下至上的竖向连续式剪刀撑，其宽度宜为4.56m。在剪刀撑部位的顶部，扫地杆处设置水平剪刀撑，剪刀撑杆件的底端应与地面顶紧，夹角宜为45°60°。在纵横向相邻的两竖向连续式剪刀撑之间增加之字斜撑，在有水平剪刀撑的部位，应在每个剪刀撑中间处增加一道水平剪刀撑。3.3地基处理模板支撑系统为落地式满堂脚手架。3-C3-E/3-13-3及3-D3-E/3-33-8轴地基回填土必须按照规范要求分层回填，每次分层厚度不大于250350 mm，用Hz-400振动压实机层层夯实，每层压实遍数34次，压实系数达0.94以上，并在以上区域浇捣200mm厚C15混凝土垫层，地基承载力达到105KN/以上，并将相应部位基础梁及一层结构梁按附图加大截面及配筋。对存在塘泥层的部位，用粘性土换填。在所有立杆底部支垫300(宽)×50（厚）×4000（长）通长松木脚手板，并设置立杆底座（150×150×10厚钢板），将钢管支设在底座上，不得将立杆直接置于脚手板上。四、施工计划4.1模板构造与安装前必须做好下列安全技术准备工作：1、应审查模板结构设计与施工说明书中的荷载、计算方法、节点构造和安全措施，设计批审手续要求齐全。2、本工程模板体系我方决定采用木制定型模板。优点在于装拆方便，表面光洁，接缝易处理。主要材料采用18mm厚木夹板、50×100木枋、48钢管支撑，对拉螺栓加固（注：地下室处采用对拉止水螺栓）。3、项目部应制定模板验收单，规定各项技术指标。规定合格、优良和不合格等级的量化成绩。验收后，项目技术负责人、安全员、木工班长，必须履行签字手续，具明签字日期。4、支拆模板前，由安全员对木工班进行书面安全技术措施交底，规定支拆的操作顺序，模板结构和安全操作规程，交底双方必须签字。5、对模板和构配件进行挑选、检验，不合格者要剔除，并运至工地指定地点堆放。6、备齐操作所需的一切安全防护设施和器具。4.2施工进度计划：本工程施工计划方面：地下室结构模板工程从2010年3月15日始至2010年3月31日止，二层结构模板工程计划在4月29日以前完成地上二层结构工程的施工，5月29日以前完成地上屋面层结构工程的施工。在施工过程中，严格按总控计划及及分阶段工期计划进行管理，以日保周、周保月、月保季、季保阶段目标总控计划的模式进行层层管理，建立定期召开生产例会制度，针对每日的生产情况进行总结，安排次日的工作，并做好物资准备。4.3施工材料和设备计划：4.3.1、主要材料计划名 称型 号数 量备 注外
