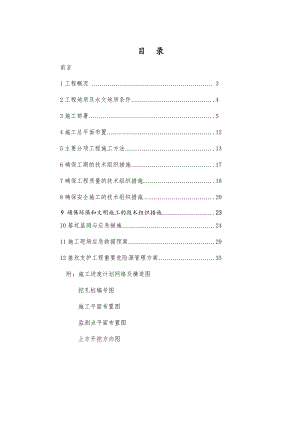

目 录前言1工程概况 32工程地质及水文地质条件.43施工部署.54施工总平面布置.125主要分项工程施工方法.136确保工期的技术组织措施.177确保工程质量的技术组织措施.188确保安全施工的技术组织措施.209 确保环保和文明施工的技术组织措施.2310基坑监测与应急措施.2411施工现场应急救援预案.2912基坑支护工程重要危险源管理方案.35附：施工进度计划网络及横道图挖孔桩编号图施工平面布置图监测点平面布置图土方开挖方向图某某市银河大厦深基坑支护工程施工方案前 言1 . 编制说明及依据1.1 编制说明本方案根据业主提供的地勘报告、基坑支护设计文件和我国现行的施工规范、规程，并结合我单位的质量管理手册、程序文件、作业文件和现场实际情况编制而成。在编制本施工组织设计的过程中，充分考虑了本工程特点，按照优化施工方案、强化质量管理、合理降低工程造价和缩短工期的原则，严格按照招标文件要求进行施工组织方案的编制，确保工程安全、质量和进度。1.2 编制依据1、基坑工程技术规程(湖北省地方标准DB42/1592004)2、建筑基坑支护技术规程（JGJ120-99）3、建筑边坡工程技术规程（GB503302002）4、岩土工程勘察规范（GB50021-2001）5、建筑地基基础设计规范（GB50007-2002）6、工程测量规范（GB50026-2007）7、工程岩土勘察报告8、建筑红线图（某某州城市规划管理局）9、本工程深基坑设计文件10、锚杆喷射混凝土支护技术规范(GB50086-2001)；11、土层锚杆设计与施工规范(CECS22-90)；12、建筑工程质量检验评定标准（GB50300-2002）；13、喷射混凝土技术规程(YBJ226-91)；14、建筑基坑工程监测技术规范（GB50497-2001）1.3 工程实施目标1.工程质量目标：确保本工程质量达到合格标准，确保基坑施工安全及周围环境不受影响。2.工期目标：确保60日历天，全面完成基坑支护工程。3.安全及文明施工目标安全目标：杜绝伤、亡、机械等重大安全事故。文明施工目标：力争把本工程创建成为州级文明施工现场。4.投资控制目标：积极协助业主，对深化设计提出合理化建议，科学地编制施工方案和作业指导计划，减少定额外消耗，为业主最大限度节约投资。一.工程概况 某某银河大厦地下室基坑支护工程，由某某市齐进房地产开发有限公司和某某州华辉合力房地产开发有限公司投资建设，由我公司承包施工，基坑支护由湖北省地质勘察基础工程公司设计。工程位于某某市航空路中段，场地地势平坦，基坑西侧距航空路人行道约4.0米；北侧距航空大厦最小距离为1.70米，东侧AB段距民房最小距离6.90米，南侧距银河新村道路最小距离2.30米；在基坑东侧距蓝天新居小区道路最小距离为6.0米， 地下室面积约为1633.55，本场地高程为425.20-426.00，地下室基坑开挖至419.37-421.47。基坑开挖深度分别为：除BC段为412.47米外，其佘深度均为419.37。 1.基坑重要性等级划分基坑段基坑长度L（m）最近距离a（m）基坑深度H（m）工程地质水文地质条件基坑重要性等级北侧H7.0二级东侧H6.2-7.0二级西侧H6.2-7.0二级南侧H6.2二级 2 . 基坑支护本基坑大部分地段开挖深度较大，约6.63米，仅在BC段开挖深度较小，约4.53米，基坑重要性等级比较复杂，均为二级，结合基坑的地质环境条件和岩土的分布特点，按设计图纸各段基坑的支护方式如下： 各段基坑的支护方式基坑段基坑深度H（m）基坑重要性等级支护方式b、6.63二级悬臂桩支护c4.53二级悬臂桩支护、6.63二级悬臂桩支护、6.63二级悬臂桩支护6.63二级悬臂桩支护6.63二级悬臂桩支护6.63二级悬臂桩支护二.工程地质及水文地质条件1.场地工程地质条件 根据设计图纸，场区地层在支护深度影响范围内可划分为：杂填土层ml；粉质粘土层l；粉细砂层；卵石土层；泥质粉砂岩层。2.场地水文地质条件 根据岩土工程勘察报告，地下水类型主要为上部杂填土层中，上层滞水和粉细砂、卵石土层中的层间水，上层滞水受大气降水及生活用水的补给，随季节变化，无统一自由水面；含水量一般，水位一般位于地面下6.0米左右，本场地地下水对砼及钢筋有微腐蚀性。3、排水措施（1）、在基坑顶部、底部设置截水沟，其截水沟顶宽300mm，底宽300mm，深300mm的矩形截面；沟内水泥砂浆抹面。（2）、将截水沟设置在基坑顶边线1.0米范围外，土层进行硬化处理，采用C20砼喷射80mm厚。（3）、基坑底0.5米处设置排水沟，在排水沟最低处设沉淀集水坑4个，将经沉淀处理的清水集中抽排至场外下水道。（4）、坡面排水孔用PVC花管，梅花形钻10mm的小孔，小孔间距50mm，带反滤层土工布，长300mm。三. 施工部署1.组织机构及施工管理施工组织机构本工程将严格对施工全过程进行监控。将由我公司总工程师进行技术总管，由项目经理进行技术经济负责，由工程技术负责人及施工工长现场管理，组成质量管理小组，做好技术分级交底，做到人人在岗，岗岗有责。每道工序按全面质量管理要求进行，加强工序过程的监控与检查，严格各工序间的交接工作，施工中严格按设计方案和规范进行，对施工中的各个工序，由施工工长负责监督完成，并由专项技术人员检查、验收及做好记录工作。项目部组织机构如下图：项目部组织机构图项目部组织成员序号职务姓名职责1项目经理张明坤全面负责安全、质量、进度工作2项目技术负责人王德君负责工程质量监控及测量工作3质检员武磊全面负责技术质量管理4施工员刘君负责现场技术管理工作5安全员刘海负责现场安全管理工作6材料员张武负责现场材料的采购7预算员陈亮负责工程预决算工作8资料员汪梅负责工程资料收集整理施工管理项目经理全面负责各施工专业队伍的协调管理。项目部按总体施工网络计划统筹安排专业施工队伍进场事宜；协调各专业交叉施工的工序搭接；对专业施工质量、安全质量、安全状况及文明施工进行督促管理，并负责将各专业的技术方案提交技术部审核。通过对各专业施工全过程进行全方位统一指挥控制，确保各项管理目标的实现。项目部负责管理各专业施工队伍的技术及质量，专业施工队伍进场前应向项目部提供施工方案，由项目部会同建设单位，监理单位一同审定施工方案，项目部督促各专业施工队伍严格按方案及施工规范要求组织施工。项目部质检人员严格按照国家质量标准督促各专业施工队伍的施工质量，定期向监理方通报施工质量、进度，并提出改进施工质量的方法和建议。2.施工分区及施工程序施工平面分区根据基坑施工内容、基坑支护形式、基坑施工部位及周边环境状况等条件，本工程分为4个施工平面分区，详见基坑工程设置一览表。基坑主要工程项目一览表工作内容支护段施工参数人工挖孔灌注桩 b、桩数25根，桩径1.0m，桩间距1.8m，桩长11.50m，共287.50人工挖孔灌注桩 c桩数9根，桩径1.0m，桩间距1.8m，桩长8.50m，共76.5人工挖孔灌注桩、桩数7根，桩径1.0m，桩间距1.8m，桩长12.00m，共94.00人工挖孔灌注桩、桩数12根，桩径1.0m，桩间距1.5m，桩长13.00m，共156.00人工挖孔灌注桩桩数13根，桩径1.0m，桩间距1.8m，桩长11.00m，共143.00人工挖孔灌注桩桩数24根，桩径1.0m，桩间距1.8m，桩长11.00m，共264.00人工挖孔灌注桩桩数10根，桩径1.0m，桩间距1.8m，桩长8.00m，共80.00边坡喷浆支护基坑顶部截水沟1.00处放坡至冠梁上部共396.00；C20混凝土喷浆，厚度80悬臂桩挂网喷浆支护共1064.07；C20混凝土喷浆，厚度80钢筋网为6.5200×200；土钉20 L=1500 =水平1000、800、500×垂直2000.16加強筋水平方向2000. 垂直1000、800、500冠梁基坑支护桩顶部四周连通共189，C25混凝土浇筑，断面尺寸1200×800 主筋为热轧HRB335通长22钢筋16根，箍筋为8200土方挖除及外运共计17938.61立方米现场实物工作量项目名称单位数量备注C20细石砼m3116.81商品砼（喷射砼）C25冠梁砼m3181.41冠梁商品砼C30桩身砼m31410.43桩护壁及桩芯商品砼钢筋6.5T2.77元钢钢筋8T29.47元钢钢筋16T6.01三级钢钢筋18T1.23三级钢钢筋20T2.96三级钢钢筋22T47.61三级钢钢筋25T20.88三级钢模板3443.14挖孔桩护壁及冠梁土方工程m317938.61含土方外运施工流水段的划分及施工工艺流程在施工平面分区的基础上将各个分区内的施工划分为4个施工段，挖孔桩施工、进行流水作业。1、挖孔桩施工挖孔桩施工划分为A-F段，F-H段，H-I段，I-A段4个流水作业段同时施工，以上作业段均采取跳桩开挖的顺序施工；先施工奇数桩，奇数桩完成后；再施工偶数桩；施工工艺流程为：测放桩位开挖支模浇护壁砼养护拆模开挖第二圈成孔验收安装钢筋笼校正验收浇筑砼桩检测挖冠梁地槽垫层支模绑扎钢筋校正验收浇筑冠梁砼。2、桩间护壁桩间护壁充分利用桩间土的土拱效应，喷射混凝土护壁，钢筋网规格为6.5200×200，加强筋16水平间距2000×垂直间距1000,800,500根据桩间土的间距设置并与土钉连接，然后喷射C20细石砼二道厚80（商品砼），施工工艺流程为：挖土桩间土壁修整打土钉置泄水孔喷射细石砼40厚挂网与土钉加強钢筋焊接喷射细石砼40厚下一层挖土。3. 土方开挖施工悬臂桩及冠梁完成，桩芯砼强度达到85%后，方可开始分层挖掘土方。每层土方挖堀厚度严格控制
