湖北某老干部活动中心改扩建工程地下室混凝土浇筑施工方案(后浇带混凝土).doc

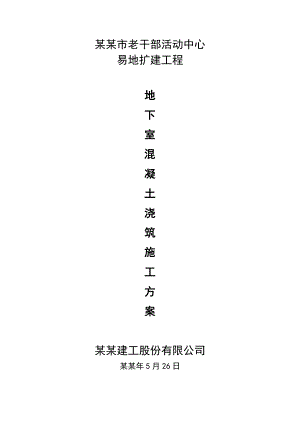

某某市老干部活动中心易地扩建工程地下室混凝土浇筑施工方案某某建工股份有限公司某某年5月26日某某市老干部活动中心易地扩建工程地下室混凝土浇筑施工方案编制：审核：审批：某某建工股份有限公司某某年5月26日目 录1编制依据42工程概况43施工部署64.施工准备85.混凝土工程116、混凝土工程质量管理197. 应急措施288、混凝土安全施工措施289、混凝土文明施工措施3110、环境保护措施321编制依据1.1、某某市老干部活动中心易地扩建项目工程设计施工图、施工承包合同及文件。1.2、我单位有关总承包管理、质量管理、安全管理、文明施工管理规定。1.3、某某市地方相关法规、标准。1.4、有关国家规范、规程及行业标准，包括：（1）混凝土结构设计规范GB50010-2002（2）建筑工程施工质量验收统一标准GB503002001（3）混凝土结构工程施工质量验收规范GB502042002（4）普通混凝土力学性能试验方法标准GB/T500812002（5）混凝土外加剂应用技术规范GB501192003（6）普通混凝土配合比设计技术规程JGJ1072000（7）超长地下室混凝土结构防裂技术规定SYJG2007-1（8）补偿收缩混凝土应用技术规程JGJ/178-2009（9）混凝土膨胀剂JC47620012工程概况2.1、工程简介某某市老干部活动中心易地扩建项目基地位于某某市江岸区惠济路与惠济二路交汇处，基地东临惠中社区，南邻惠济路市委办公用地，西邻华润大厦和惠锦龙宾馆，北邻某某晚报社。总用地面积约11580平方米，总建筑面积为1.761.71万平方米。基地内现有保留文物建筑一栋。新建活动中心大楼分为主楼上部、辅楼上部及主楼、辅楼下部共有的一层地下室。其中地下室为框架剪力墙结构，主楼以下部位地下室层高4.05m，辅楼下部地下室层高5.35m；本工程地下室的顶板作为主楼上部结构的嵌固端。地下室混凝土强度等级除与主楼和辅楼上部结构对应的框架柱为C45外，其余结构构件均为C35；底板及承台底铺设150厚C15素混凝土垫层。地下室底板、顶板、基础梁、承台、水池侧壁、游泳池侧壁、外墙、与外墙相连的柱及剪力墙、出入口汽车坡道均采用防水混凝土,抗渗等级不低于P6。本工程设计使用年限为 50 年，建筑结构安全等级为 二级；建筑抗震设防类别为丙类，抗震设防烈度为6度。地下室结构的框架和剪力墙的抗震等级：主楼范围框架的抗震等级为四级，辅楼范围框架的抗震等级为三级，剪力墙的抗震等级为三级。纯地下室(无上部结构)框架的抗震等级为四级。；建筑场地土类型为中软场地土，建筑场地类别为 类。本工程设计±0.000相当于黄海高程21.20m本工程质量目标为：黄鹤杯；安全目标为：市样板工地2.2、工程信息工程名称：某某市老干部活动中心易地扩建工程工程地点：某某市惠济路建设单位：某某桥建集团有限公司设计单位：中南建筑设计院监理单位：某某华立建设监理有限公司基坑围护设计单位：某某建工科研设计有限公司勘察单位：某某华中岩土工程有限责任公司质监单位：某某市江岸区质量监督站安监单位：某某市江岸区安全监督站总承包单位：某某建工股份有限公司2.3.本工程未特别注明的主要现浇构件的混凝土强度等级要求详下表：使用部位强度等级地下室混凝土垫层C15基础梁、地下室底板、承台C35防水混凝土,抗渗等级不低于P6地下室顶板、地下室顶板梁、车道梁板C35防水混凝土,抗渗等级不低于P6地下室柱C45地下室墙C35外墙、与外墙相连的柱及剪力墙、与柱、墙同强度等级，防水混凝土,抗渗等级不低于P6主楼顶板面9.850(含)柱C45、墙梁板C359.85021.250(含)柱C40、墙梁板C3021.250以上柱C35、墙梁板C30辅楼顶板面以上柱C45、梁板C40预应力梁C40楼梯梁、板、柱同相应楼层现浇过梁、圈梁、构造柱C25注：1.后浇带混凝土应采用补偿性收缩混凝土浇筑，其强度等级应较两侧混凝土强度等级提高一级。养护不少于28d, 混凝土应添加缓凝抗裂剂,具体掺量详产品说明。用于屋面、地下室所有构件、后浇带处。,具体掺量详产品说明。一般后浇带应在其两侧混凝土龄期达到60d后，主楼周围后浇带应在主楼封顶14d后，且观测沉降速率不大于0.03mm/d后,方可施工。2.结构混凝土耐久性的基本要求详混凝土结构设计规范(GB50010-2002)第 3.4.2条。2.4、工程特点及施工难点2.4.1现场施工场地狭窄，现场文明施工难度大，针对此特点，我项目混凝土将采用商品砼；对现场进行合理的分阶段平面布置，科学组织现场交通和各类物流的进场与堆放，现场仅布置生产加工区间及办公室，主要生活用地根据现场情况确定场地；加大地下室施工的人员及材料等各方面的投入，尽可能的缩短地下室施工工期；地下室结构完成后及时办理隐蔽验收，加快进行基坑回填，尽早扩大可利用场地；成立文明施工小组，对工程现场全场进行统一的整体策划及监督检查施工现场材料堆放及防尘、防噪、防污等工作。2.4.2本工程设计要求柱、附墙柱混凝土强度等级均高于梁、板、墙混凝土强度两个等级（10MPa）；主楼21.250以上部位、辅楼顶板面以上柱混凝土强度等级均高于梁、板、墙混凝土强度一个等级（5MPa）。那么如何进行混凝土强度不同的构件连接部位的节点混凝土浇捣施工，控制好该节点部位的施工质量尤为重要。3施工部署3.1分区情况从有利于施工且不违背规范要求的情况下，经建设单位、设计单位、监理单位同意，确定某某市老干部活动中心易地扩建项目工程地下室施工阶段按后浇带划分为3个施工区域施工，根据设计图纸中后浇带的设置位置以及土方开挖的分区方式，分区施工顺序为：，施工时，均从周边向后浇带方向进行。如下图所示：3.2项目管理人员安排：施工总指挥：桂高斌现场总指挥：邓鑫现场技术总指挥：石磊现场材料总指挥：胡美荣现场材料收料员：石峰、王旭宇（二个人进行轮流值班收料）。混凝土专业工长：李进电工：李银清3.3施工安排3.3.1设备投入塔吊：1台混凝土输送泵：汽车泵 1台 地泵 1台其他机械：序号机械名称规格型号数量用途备注1插入式振动器5台混凝土振捣根据输送泵数量增减2污水泵6台3打磨抛光机5台3.3.2材料准备序号材料名称规格型号用量用途备注1塑料波薄膜混凝土养护随进度陆续进场2麻袋混凝土养护随进度陆续进场3塑料布防雨遮盖3.2.3、劳动力投入地下室施工预计投入2个劳动力组，地下室高峰期约为150人左右，包括普工、钢筋工、木工、混凝土工、架子工、防水工、焊工、机电安装工等。其中混凝土工为30人。3.3.4浇筑方式现场拟使用汽车泵为主，地泵和塔吊为辅分区间隔式进行浇筑。当使用地泵浇筑底板时，须在底板处架设马凳，马凳使用B14钢筋，架设高度为1.3m，间距为1m。4.施工准备4.1后浇带内混凝土4.1.1设计图纸要求，后浇带部位的混凝土采用采用补偿性收缩混凝土浇筑，其强度等级应较两侧混凝土强度等级提高一级。混凝土应添加缓凝抗裂剂,具体掺量详产品说明。4.1.2膨胀剂的选择膨胀剂的质量直接影响补偿收缩混凝土的质量。对膨胀剂必须坚持膨胀性能第一，进行综合评定，并不要求所有指标都大于高于标准要求，但需符合标准要求。有的膨胀剂虽然膨胀率高，但干空的收缩率很大，存在膨胀与收缩“落差”太大的现象。因而在选择膨胀剂时，首先检验它是否达到国家现行标准混凝土膨胀剂JC4762001的要求。主要看水中7天限制膨胀率不小于0.025%、掺量不大于12%、碱含量不大于0.75%三项要求。4.1.3补偿收缩混凝土原材料选择4.1.3.1水泥应符合现行国家标准通用硅酸盐水泥GB175、GB12958或中热硅酸盐水泥、低热矿渣硅酸盐水泥GB200规定的任意一种。4.1.3.2 膨胀剂的品种和性能必须符合国家现行标准混凝土膨胀剂JC476的规定。膨胀剂应存放在具有防潮结构的专用场所中，不得与水泥等其它材料混放。膨胀剂在贮放过程中发生结块、胀袋现象时，应进行品质复验后再用。4.1.3.3 外加剂和掺合料的选择应符合下列规定：1减水剂、缓凝剂等混凝土外加剂必须分别符合国家现行标准混凝土外加剂GB8076的规定。2 粉煤灰必须符合现行国家标准用于水泥和混凝土中的粉煤灰 GB1596的规定；使用的矿渣粉必须符合现行国家标准用于水泥和混凝土中的粒化高炉矿渣粉 GB/T18046的规定。4.1.3.4集料应符合国家现行标准普通混凝土用砂、石质量标准及检验方法JGJ52的规定。轻集料混凝土应符合现行国家标准轻集料及其试验方法第1部分：轻集料GB/T17431.1的规定。4.1.3.5拌合水应符合国家现行标准混凝土用水标准JGJ63的规定。4.2后浇带外混凝土4.2.1、水泥：1)普通硅酸盐水泥，强度不低于32.5Mpa2)采用低水化热水泥，水泥的7天水化热指标不高于275kJ/kg，不得使用带有R字样的早强水泥.3)水泥的碱含量须满足每立方米混凝土中水泥的总碱量不大于2.25kg。 4.2.2、粉煤灰：粉煤灰的级别不低于II级，不得使用高钙粉煤灰。4.2.3、粗骨料：宜采用531.5mm级配均匀的机碎石，含泥量不得大于1%。4.2.4、细骨料：为减小混凝土的后期收缩，宜采用中粗砂，细度模数2.53.0。砂的含泥量不得大于3%。4.2.5、外加剂：1外加剂应采用低碱、低水化热的外加剂。掺量不大于水泥质量的5%.2具有早强性能。3采用高效减水剂。4.3对商品混凝土的搅拌与质量控制4.3.1我单位和混凝土搅拌站对使用的输送和计量设备进行检查，确保施工期间的正常使用，进场的原材料进行严格的把关，必须符合国家有关标准，现场加强管理，有明确的生产记录，并对混凝土质量控制要求如下：4.3.2实验室根据砼试验技术，以及工程的具体情况，会同有关专家针对该项目出具有关砼施工配合比，使其即满足本工程砼强度、抗渗、抗裂等要求，又优化经济。4.3.3实验室对每一个砼配合比负责，在出具砼配合比时必须有试配资料或前期生产成功的配合比，在生产过程中，根据原材料含水率和砼坍落度变化情况，随时调整，将出机坍落度控制在18cm-20cm之内。4.3.4为确保砼具有良好的合易性，站内24小时安排质检员值班，除进行正常的排盘鉴定外，质检员对每车混凝土料负责，如出现问
