湖北某购物中心桩基工程施工组织设计(钻孔灌注桩).doc

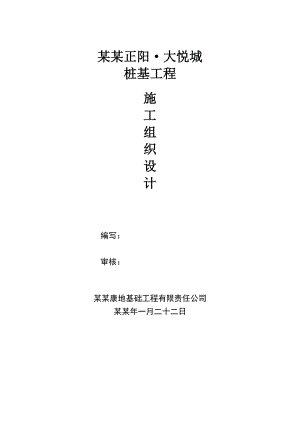

某某正阳·大悦城桩基工程施工组织设计编写：审核：某某康地基础工程有限责任公司某某年一月二十二日目 录1. 施工总说明 1.1 编制说明 1.2 编制依据 1.3 工程概况 1.4 场地工程地质条件 1.5 工程施工重点与难点 1.6 施工总目标2. 施工准备 2.1 组织准备 2.2 场地准备 2.3 设备准备 2.4 材料准备 2.5 技术准备3. 钻孔灌注桩 3.1 概述 3.2 施工流程 3.3 施工要点4. 钻孔灌注桩后压浆施工 4.1 施工技术要求 4.2 施工工艺要求5. 工程量6. 拟投入的主要施工机械计划 6.1 拟投入的主要施工机械设备7. 拟投入的劳动力计划 7.1 拟投入的劳动力计划8. 工程质量保证措施 8.1 质量目标 8.2 质量保证体系 8.3 质量管理制度 8.4 质量保证一般措施 8.5 钻孔灌注桩质量技术保证措施 8.6 钻孔桩主要分项质量技术保证措施和检验工作 8.7 钻孔桩常见质量通病、关键工序、复杂环节技术组织措施 8.8 钻孔灌注桩施工应变措施 8.9 质量奖罚办法9. 施工安全保证措施 9.1 安全管理目标 9.2 安全管理保证体系 9.3 安全管理制度 9.4 安全教育 9.5 安全生产管理 9.6 保证安全施工措施 9.7 安全奖罚办法10. 工期保证措施 10.1 工期目标 10.2 工期管理措施 10.3 进度保证措施 10.4 工期进度计划横道图 10.5 工期的奖罚办法11. 环境保护措施 11.1 周边建筑物、地下管线、周边环境协调保护措施 11.2 施工中环保措施12. 文明施工保证措施 12.1 文明施工目标 12.2 文明施工管理组织机构 12.3 文明施工措施13. 其他技术组织措施 13.1 雨季施工技术措施 13.2 产品保护措施 13.3 周边建筑物、居民和市政管道的保护措施1. 施工总说明1.1 编制说明首先，我单位诚恳的表示：我们完全接受招标文件提出的有关质量、工期、安全、文明施工的各项要求。编制本施工组织设计前，对正阳大悦城项目桩基础工程进行了认真的研究，在充分考虑了各种影响施工的难点后，结合本单位的实际施工实力和能力编制出切实可行的施工方案。其次，在本工程标书的编制中，除了遵守业主提供的设计图纸和招标文件技术规范要求外，还参照了国家及地方的有关规范要求，并结合了钻孔灌注桩工程施工的成功经验。一旦中标，我单位将根据施工图纸的具体要求，对本施工组织设计进行进一步的深化和细化。最后，我单位郑重承诺：如我单位有幸中标，将全力以赴做好施工前期准备和施工现场总体规划部署，充分发挥我单位技术和管理优势，以完善的管理组织机构，严格的岗位责任制，实事求是的工作作风，对本工程的劳动力、设备、材料、技术等方面进行全面优化，确保工程在合同工期内优质、高速完成合同任务。若本工程由我单位承接，自开工自日起，将保证在80日历天内完成。1.2 编制依据（1）正阳大悦城项目桩基工程施工图纸；（2）建筑地基基础工程施工质量验收规范（GB50202-2002）；（3）钢筋焊接试验方法标准（JGJ/T27-2001）；（4）混凝土结构工程施工及验收规范（GB50204-2002）；（5）建筑桩基技术规范（JGJ94-2008）；（6）建筑地基基础设计规范(GB 50007-2011)；（7）建筑工程施工质量验收统一标准（GBJ50300-2001）；（8）湖北省地方标准建筑地基基础技术规范(DB42/242-2003)；（9）钢筋焊接及验收规程（JGJ18-2003）；（10）我公司质量、安全、环境管理体系文件。1.3 工程概况正阳大悦城项目位于某某市蔡甸区蔡甸大街南侧，与汉阳一中隔街相对。项目地块北侧为蔡甸大街，南侧临莲花湖大道，东侧为城市规划道路，西侧为公园路，与城市绿化带相接。整个地块较为方正，用地范围内为农田与水塘，地势相对平坦。本工程为该项目的1#、2#、3#、5#、7#、10#等六栋楼的钻孔灌注桩工程。1.4 工程施工重点与难点 路面清理与平整根据招标方提供的招标文件及相关图纸显示，拟建区为荒地，地表层土质显示淤泥层多而且厚，遇上下雨天车子较难在场地中间活动施工，首先进场面临的事就是平整该区域场地，硬化后方可投入使用。对地面清理平整，先回填砖渣以硬化该区域，砖渣最少厚度达到400mm，然后再使用反铲等压实再进行其他施工作业，对于下雨天或其他状况，必要时添加钢板以确保施工顺利进行； 现场施工淤泥清理 桩基工程一般都有淤泥运输的问题，该地块处蔡甸区蔡甸大街南侧，与汉阳一中隔街相对。淤泥排放需要排到较远部位，淤泥处理以及是否有当地单位接收淤泥和泥浆等运输事项，需要提前落实到位。 施工现场用水用电 由于现场位置较偏远，距离市中心有一定的距离，生活用水用电和施工用水用电也是一个关键的因素；本项目接电和接水有甲方提供。 岩层施工该桩基工程施工的桩为直径1000mm和1200mm，长度为26+入岩深度，深入岩层，桩端持力层为(7)中风化泥岩，桩端进入持力层1-14m不等，桩端进入持力层深度尚应根据钻头钻进的难易程度判别；入岩部分较难施工作业。1.6 施工总目标（1）质量标准：全部达到I类桩要求。若因我方原因导致I类桩低于100%，则低于100%的部分我方愿接受发包人1000元/根的处罚。（2）工期目标：80日历天。（3）安全管理目标：优良，确保无重伤以上事故发生，轻伤事故率控制在1以内，创建安全优良工地。（4）文明施工目标：优良，创建文明施工样板工地。2. 施工准备2.1 组织准备 根据工程项目管理需要，我单位将组某某正阳·大悦城桩基工程项目经理部，安排技术力量强、经验丰富的队伍团队，为本工程做好施工前期的准备工作，办理有关建管手续，尽快投入到施工生产中去。2.2 场地准备 项目部进驻场地后，将立即在相关职能部门的协助和业主的指导下，做好现场的“三通一平”工作。接过场地后，划分作业区，了解管网的分布情况，对施工场地统筹规划，结合场地条件修建施工临时设施，在适当位置设置地材堆积站。施工场地按文明施工要求布置，创造良好的施工条件，准备施工。施工平面布置图详见图2.1。2.3 设备准备 中标后，项目部办公设备首先进入办公场所，测量仪器经校核后进场测量，施工机械设备进场前保证性能良好，按施工计划组织施工。2.4 材料准备 中标后，项目部立即按材料进场计划向业主、监理申报材料用量计划，对采购的材料应尽早确定供货商，并邀请业主和监理工程师到厂家了解情况，以便共同决定采用的材料品种和生产商，把好材料质量关，同时保证材料供应满足施工进度要求。2.5 技术准备接受测量点：从业主手中接过已有坐标点及其坐标和高程，准备测量。协助业主做好图纸会审和技术交底。收集前人在本区完成的各项技术文件，包括勘察报告、设计、监测资料等。熟悉图纸，准确理解设计意图。组织内部技术交底和岗位培训。编制详细的施工组织设计、报请监理工程师审查。编制各项质量管理和技术管理文件、细则。 施工平面布置图2.13. 钻孔灌注桩3.1 概述 为确保该工程施工质量达到优良，保证施工进度，我单位拟投入2台旋挖钻机。持力层端阻力特征值为1400KPa,桩端入岩深度详桩基明细表。灌注桩主筋保护层厚度为50mm，混凝土设计强度为C35。3.2 施工流程平整场地-测定孔位-制作护筒-加工钻头-挖埋护筒-钻机就位钻进- 挖泥浆池-沉淀池泥浆制备。3.3 施工要点 工程测量由甲方移交定位基准点和水平高程点。并经双方测量校核无误后签证，并做好永久性标记和保护。测量仪器，采用全站仪，并经计量局检验标定准确。复核坐标建立测量网络，绘出测量成果图，以备放孔之用。测量偏差应控制在10mm以内。每桩必须进行测量放点、护筒埋设居中、转盘中心对正三道测量工序。 护筒埋设定位 以桩测量点为中心，采用旋挖钻机开挖出设计桩径大0.2m-0.3m，深1.5m-2.0m圆坑，用钢钎插检1.5m，确认其下无障碍物或块状建筑垃圾。 钢护筒应保证同心园，筒高1.5m-2.0m。内径大于设计桩径200mm，护筒中心偏差不大于20mm。根据测量技术要求，采用十字中心吊锤法将护筒垂直固定于桩位处进行校正，达到要求后，即用粘性土对称均匀地投入护筒与周围土间隙中，逐层捣实，以确保护筒埋设稳固。筒口应高出地面100-200mm。 护壁泥浆用好泥浆是保障成孔顺利，保持桩孔不坍、不缩，保证混凝土灌注质量的重要环节，尤其对较厚的杂填土及砂性土更要采用优质泥浆。考虑到该工程场区砂层较厚，施工中要准备膨润土，做好现场泥浆的配置、排污、更换工作，设专人进行泥浆管理，随时跟踪、检查循环池内泥浆比重、粘度，以确保钻进需要。性能不合格泥浆不得使用，对于施工中产生的废浆均用密封罐车外运排放。 泥浆性能要求见表3.1。 泥浆性能要求 表3.1泥 浆比重粘度（S）注入孔口泥浆1.101.201822排出孔口泥浆1.252028 泥浆循环系统的设置 根据测量放线结果，规划出泥浆池位置，用反铲挖土，形成一定容量的泥浆池，在泥浆池上架设3PN泥浆泵并接上泥浆管，泥浆管接在主动钻杆上，地面挖设泥浆循环沟，形成泥浆循环系统。 成孔钻进开孔前，工地技术负责人会同现场监理工程师对机械设备的安装进行严格检查，符合要求后，由监理工程师签发开孔通知书，施工机台接到开孔通知书后方可开钻施工。选择施工经验丰富的同志担任机班长，负责成孔钻进设备的操作。接受发包方、设计院、现场监理工程师的质量监督检查，积极配合，加强管理，征求意见，改进施工技术和质量方面存在的问题。技术人员及时收集整理并分析施工技术资料，指导施工优质高效地进行，保证工程质量满足设计要求。钻进过程中，严格控制垂直度在规范允许范围之内。成孔质量是成桩质量的关键，孔形即桩形。做好钻孔施工记录，记录必须与实际工序同步，真实、齐全、整洁。孔深、钻速、换层特别是持力层应记录清楚。钻达设计孔深后，业主、监理签证认可，用密封钻斗清底后，方可起钻，进行下钢筋笼的工序。 钢筋笼制作及安装钢筋笼采购、加工（分节）：钢材入场应附厂家出厂材质检验单，并按规范进行复检合格后方可使用，保证钢筋材质质量。在桩施工前，技术交底、图纸会审后，由技术负责通知加工，按设计要求及规范焊制。移至分区的成形之钢筋笼应平卧
