湖北某超高层小区桩基工程旋挖灌注桩施工方案.doc

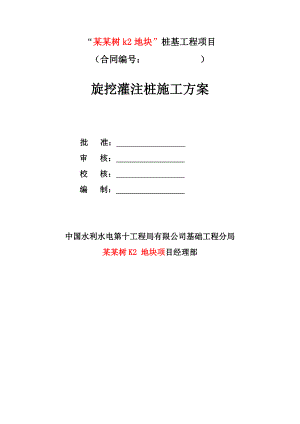

“某某树k2地块”桩基工程项目（合同编号： ）旋挖灌注桩施工方案 批 准： 审 核： 校 核： 编 制： 中国水利水电第十工程局有限公司基础工程分局某某树K2 地块项目经理部 目 录第一章 工程概况11.1工程概述11.2水文气象条件11.3工程地质情况1第二章 编制依据及施工原则32.1编制依据32.2施工原则3第三章 施工准备43.1场地平整43.2施工用水电4第四章 旋挖灌注桩施工54.1 桩位测量放样64.2埋设护筒64.3 泥浆的制备和循环净化74.4第一次清孔74.5成孔检查84.6钢筋笼加工及吊放84.7第二次清孔114.8灌注水下混凝土114.9后压浆施工134.10成桩检测14第五章 施工机械设备投入及劳动力计划155.1设备计划155.2、人员计划15第六章 施工质量保证措施176.1质量目标176.2质量控制176.3质量管理制度18第七章 安全保证管理措施207.1安全保证措施207.2安全生产责任制207.3安全检查207.4安全教育21第八章 环境保护及文明施工22第九章 应急措施239.1消防事故应急预案239.2大型机械设备的应急预案249.3乙炔瓶、氧气瓶应急预案249.4触电应急预案24第十章 特殊气候条件下施工措施2510.1冬季施工措施2510.2雨季施工措施2510.3高温天气下施工措施26第十一章 浇注水下混凝土施工过程中特殊情况的处理2711.1浇注过程中堵管时2711.2浇注过程中钢筋笼上浮2711.3砼灌注过程因故中断2711.4埋管2811.5钢筋笼上升2811.6灌注桩补强方法29第一章 工程概况1.1工程概述中国水电建设集团房地产武汉有限公司拟在武汉市江岸区某某树村兴建福星华府项目，委托我公司进行拟建场地K2地块的初步勘察工作。拟建K2地块由14栋3952层超高层住宅楼、若干商业、一个3层幼儿园及一个整体地下室组成。本工程重要性等级为一级，场地等级为二级，地基等级为二级，勘察等级为甲级。本工程采用旋挖灌注桩作为房屋基础。表1-1 灌注桩主要设计工程量（一期）序号施工类型桩径（mm）桩长（m）桩数（根）工程量备注1造孔1000354075023000m2砼浇筑18000m33钢筋制安650吨1.2水文气象条件1.2.1水文武汉地区降水充沛，河流纵横，湖泊密布，为典型的场区流水地貌、湖泊地貌，场区地貌浅部土层渗透性弱，大气降水部分流出场区，少量渗入地下，补给地下水。武汉市地下水主要是大气降水补给，地表水及地下潜水是本工程主要涉及需解决的问题。1.2.2气象情况武汉属北亚热带季风性湿润气候，有雨量充沛、日照充足、夏季酷热、冬季寒冷的特点，总体气候环境良好，近几年30年来，年均降雨量1269毫米，且多集中在6-8月。年均气温15.8-17.5，年无霜期一般为211天-272天，年日照总时数1810小时-2100小时。一般年均气温15.8-17.5，一年中，1月平均气温最低，0.4；7、8、9月平均气温最高，28.7。夏季极长达135天。1.3工程地质情况地质属于长江冲击平原，土地平坦开阔，土层第一层一般为杂填土，二层四层为透水性较差的粘土或粉质粘土，其持力层一般为第八、第九层的中风化砂砾岩层，位于自然地面以下-3035m 左右。施工区域主要地质参数描述如下表所示：表1-2 各土层的分布埋藏及主要特征一览表地层编号及名称地层年代及成因分布范围颜色状态及密度压缩性包含物及其它特征(1-1)杂填土Qml全场地杂松散高由碎砖石等建筑垃圾及腐植物混粘性土组成，土质不均，成份较杂乱，粘结性差。堆积年限不足3年，硬质物含量1550%。(1-2)淤泥质粉质粘土Ql局部分布灰黑褐灰色流塑高含有机质及腐植物，偶见白色螺壳碎片，略具腥臭味。(2)粉质粘土Q4al部分地段灰褐黄褐色可塑中含氧化铁斑状物及条带状高岭土。(3-1)粘土Q3al+pl部分地段褐黄黄褐色可塑(局部硬塑)中含氧化铁，局部夹粉土薄层。(3-2)粘土全场地褐黄黄褐硬塑坚硬中低含较多黑色铁锰结核，局部夹有大量高岭土，无摇震反应，稍有光泽，韧性高。(4)含粉砂粉质粘土全场地灰褐青灰黄褐可塑硬塑中含氧化铁及云母片，有黑色氧化物斑纹，有机质、，切面较粗糙，混含粉砂（部分为粉土）。(5)粉质粘土夹粉细砂全场地青灰褐灰黄褐色硬塑为主中低云母片，无摇震反应，稍有光泽，局部为粉土及粉砂薄层。(6)混粘性土砂卵(碎)石全场地青灰褐灰黄褐色中密中碎石主要成分为石英砂岩、燧石、灰岩等，粒径一般在315mm，含量约为20%，含氧化铁，云母片等，局部含大量粉土、中粗砂及粘性土。(7-1)强风化砂砾岩K-Edn全场地青灰褐红红褐色坚硬低原岩结构已破坏，岩芯已基本风化成砂土状，夹少量未风化岩块。泥质砂质结构，泥质胶结，手捏易散。(7-2) 中风化砂砾岩全场地青灰褐红红褐色视为不可压缩岩性主要为砂岩，夹有泥质砂岩、砂砾岩或泥岩，薄层状构造，短长柱状，裂隙发育，基底孔隙式胶结，粉砂细粒状微细鳞片泥状结构，采芯率8595%。较完整。针对以上砂卵(碎)石层，拟采用280钢丝绳加压旋挖钻机施工，遇4m以上砾石层或采用冲击钻引孔穿透。第二章 编制依据及施工原则2.1编制依据（1）建筑地基基础技术规范DB42/242-2003（2）建筑桩基技术规范JGJ94-2008（3）建筑地基基础工程质量验收规范GB50202-2002（4）建筑桩基检测技术规范JGJ106-2003（5）建筑地基基础设计规范GB50007-2011（6）工程测量规范（GB50026-93）（7）钢筋焊接及验收规程（JGJ18-2003）（8）混凝土结构工程施工质量验收规范（GB50204-2002）（9）设计施工图（10）甲方提供的施工文件2.2施工原则（1）在灌注桩正式开始施工前，根据前期灌注桩试验成果以及施工技术要求的规定或监理工程师的指示编制灌注桩施工方案，并经批准后方可施工。（2）进行灌注桩施工的主要人员，必须从事灌注桩工作5年以上，且进场施工前进行安全、技术交底。（3）严格按照施工技术要求，设计图纸和相应规程规范的有关规定执行。（4）因地制宜，与其他各职能部门或单位相互配合，合理利用现有条件，科学管理，使工作顺利进行。（5）按质量、安全与环境保护要求，进行每道工序的施工作业，文明施工。第三章 施工准备3.1场地平整本工程现有场地未平整，且此地块原为某某树村居民楼区和两个厂区，施工作业面底部存在大量原建筑基础桩、地梁，且分布区域不明，同时现场还分布有杂填土（主要为建筑垃圾、生活垃圾、碎石）、积水坑等，灌注桩施工准备期间需对以上部位进行开挖回填。开挖时，尽量清除地层内原建筑桩基、地梁、各种影响施工的生活垃圾，再进行施工作业面回填工作，在进行工作面回填时，应采用优质土，配合振动碾进行分层碾压、平整，以达到灌注桩施工要求。施工现场存在施工平台的平面尺寸应按桩基设计的平面尺寸、钻机数量和钻机底座平面尺寸、钻机移位要求、施工方法以及其它配合施工机具设施布置等情况而定。3.2施工用水电用电：本项目施工用电拟采用规划用电，主要用电部位为集中制浆站，钢筋加工场，现场临时生活区，各主要施工现场设总配电柜接至各施工作业面分配电箱，再通过分配电箱接线至现场各用电设备独立配电箱。本工程用电设备及用电计划见下表。表三：主要施工用电设备一览表序号设备名称规格型号单位数量功率（kW）合计用电容量（kW）备注1高速搅拌机 ZJ-400台218.5372低速搅拌机 JJS-2A台21.533 灌浆泵SGB6-10台27.5154泥浆泵3PN台8221765排污泵台47.5306清水泵台65.5337钢筋调直机台24.598钢筋切割机台25.5119电焊机台81411210现场施工照明4011生活区150合计616第四章 旋挖灌注桩施工本工程灌注桩设计直径为1.0米，采用旋挖钻机成孔，优质膨润土泥浆护壁，最后浇筑水下混凝土的方法进行施工，具体工艺流程见下图：场地平整桩位测量埋设护筒护筒制作、准备钻 机 准 备钻机就位、校正泥 浆 制 备钻 孔钻孔记录填写第一次清 孔测孔深、检孔钢筋笼制作安放钢筋笼检查记录填写导管试拼、准备导管安装搭设平台、安装漏斗二次清孔 N检查沉碴厚度 Y浇筑混凝土浇筑记录、制作试块清水冲开注浆管喷口注浆管压浆成 桩图4-1 钻孔桩施工工艺流程图4.1 桩位测量放样根据设计图纸的测量控制点，布设并测量出施工测量控制网，依据施工测量控制网进行施工放样，再分别测放出各桩位中心线，并设置护桩（护桩应设置在稳定的基础上）。放样结果及时上报监理部门核查，待监理部门同意后即可进行下步施工。4.2埋设护筒护筒埋设是灌注桩钻孔施工的首道工序，起隔离地面水，保护孔口不坍塌，并保证孔内水位（泥浆）高出地下水或施工水位一定高度，形成静水压力（水头），以保护孔壁不坍塌等作用，避免对成桩的质量有重大影响。在进行护筒埋设时，护筒中心轴线应对正测量标志的桩位中心，其偏差不得大于5cm，并严格保护护筒的竖直位置，垂直度偏差不允许大于1%。护筒埋设完毕后，测量其中心位置是否正确，护筒是否竖直。a、护筒内径宜比桩径大200400；b、埋设应准确、稳定，护筒中心线应与桩位中心线重合，平面允许偏差不得大于50mm，垂直度偏差不允许大于1.0%，保证钻机沿着桩位垂直方向顺利工作。c、护筒用48mm的钢板制作，其内径大于钻头直径100mm。为增加刚度防止变形，在护筒上、下端口和中部外侧各焊一道加劲肋，且护筒上部宜开设12个溢浆孔。d、护筒的埋设深度：护
