湖北某特高压变电站扩建工程1000kV构架吊装施工方案(附示意图).doc

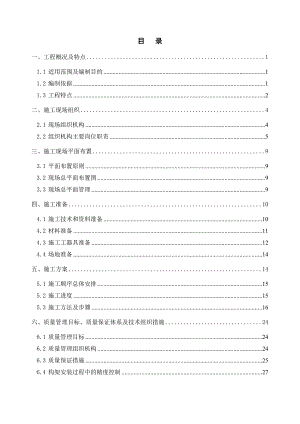

目 录一、工程概况及特点11.1 适用范围及编制目的11.2 编制依据11.3 工程特点2二、施工现场组织42.1 现场组织机构42.2 组织机构主要岗位职责5三、施工现场平面布置93.1 平面布置原则93.2 现场总平面布置图93.3 现场总平面管理9四、施工准备104.1 施工技术和资料准备104.2 材料准备114.3 施工工器具准备124.4 场地准备14五、施工方案145.1 施工顺序总体安排155.2 施工进度155.3 施工方法及步骤16六、质量管理目标、质量保证体系及技术组织措施246.1 质量管理目标246.2 质量管理组织机构246.3 质量保证措施256.4 构架安装过程中的精度控制276.5 工器具使用注意事项306.6 关键工序质量控制制措施316.7 质量控制标准326.8 强条执行标准326.9 管理资料32七、安全保证措施357.1 人员安全管理保证措施357.2 机械设备安全管理保证措施357.3 安装过程安全管理保证措施367.4 重大安全风险预测、评价及防范对策417.5 安全文明施工及环境保护措施457.6 安全组织技术措施457.7 安全文明施工及环境保护措施48附件一：计算书附件二：施工进度横道图附件三：总平面布置图（场地租地、吊车进行路线，构架摆放位置）一、工程概况及特点1.1 适用范围及编制目的适用范围: 适用于1000kV荆门站扩建工程1000kV构架安装施工作业。编制目的：明确安装过程中的各项要求，让参加施工的所有人员在各工序施工中按规定的程序和要求进行，为确保工程质量、安全、进度目标的实现提供依据和技术保障。在构架安装过程中，严格按施工作业指导书的要求进行施工，确保构架安装的顺利，使安装质量达到优良标准。1.2 编制依据编制依据如下：(1)招标文件及施工合同。(2)相关标准、施工验收规范: 与施工有关的法律法规、国家现行标准及文件、国家电网公司规定、特高压工程国家技术标准、特高压工程国家电网公司企业标准、电力工程强制性条文等。其中主要标准及验收规范如下：l 输变电工程建设标准强制性条文实施管理规程（Q/GDW248-2008）l 110-1000kV变电（换流）站土建工程施工质量验收及评定规程（Q/GDW183-2008） （国家电网公司发布）l 1000kV交流变电站构支架组立施工工艺导则Q/GDW165-2007l 1000kV 配电装置构支架制作施工及验收规范QGDW1642007l 钢结构工程施工质量验收规范（GB 50205-2001）l 输电线路铁塔制造技术条件（GB/T 26942003）l 建筑钢结构焊接技术规程（JGJ81）l 普通六角螺栓-（C级）（GB5780）l 栓接结构用紧固件（GB/T18230.118230.7l 110kV500kV架空送电线路施工及验收规范（GB 502332005）l 国家电网公司基建安全管理规定2010版l 国家电网公司施工项目部标准施工手册（变电部分）l 国家电网公司输变电工程施工工艺示范手册变电工程分册l 1000kV荆门站扩建工程1000kV构架施工图及相关设计文件l 国家电网公司安全生产事故隐患排查治理管理方法（国家电网安监【2009】575号）l 国家电网公司关于开展输变电工程施工现场安全通病防治工作的通知（国家电网科【2010】270号） (3) 施工图纸及设计变更单。(4) 现场业主项目部、监理项目部下发的各类管理性文件。(5) 施工类管理及技术文件: 本工程项目管理实施规划、强制性条文实施细则、质量通病防治、质量创优实施细则、安全文明施工实施细则、应急预案等。1.3 工程特点特高压交流试验示范工程扩建工程(荆门变电站)位于湖北省荆门市东南25km的沙洋县沈集镇鄢岗村。其工程主要特点如下：1.3.1 结构设计特点1000kV荆门站扩建工程1000kV构架是由9根构架柱和12条钢横梁组成的全钢管空间结构。(见图1)a. 构架柱采用矩形变截面的钢管组合格构式塔架钢结构，柱身分为8节（第8节为避雷针）。柱根开为4m×10m。构架梁采用矩形等截面钢管格构式结构，主腹杆均为无缝钢管，螺栓连接，断面为4.0m×4.0m的等截面。b. 所有构件全部采用热镀锌防腐，安装完后整体喷涂919防腐涂料。c. 结构形式复杂，全部构件为螺栓连接，对安装精度要求高。1.3.2 安装工程量表1 安装工程量 序号型号数量（基）单重（吨）安装高度（米）11000GZ-1a149.7047721000GZ-1b149.1717731000GZ-1c149.4677741000GZ-1d149.2607751000GZ-1e149.6487761000GZ-2a144.9727771000GZ-2b144.9727781000GZ-2c144.9727791000GZ-2d144.97277型号数量（根）单重（吨）横梁顶高（米）跨度（米）11000GL-1630.402595021000GL-2331.0284254.531000GL-3332.9294257包含构架螺栓重量（不包含梁柱连接螺栓）构架柱单根杆件最重约为1.236T（1001号）；构架柱吊件最重为第5-8节，为13.136吨。1.3.3工程特点工程量大，工期紧，受停电时间的影响。1000kV荆门站扩建工程1000kV构架安装总重803t，预计安装时间2011年2月20号到2011年月4月20日。本次扩建区与配电区相邻，由于安装高度高、跨度大，施工过程中既要确保构架安装的安全，因临近带电运行区场地狭小，也要确保带电区的正常运行，因此其安装风险特别大。因停电时间安排，吊车及人员需要二次进场。a. 由于工期紧，安装期间投入大。1000kV荆门站扩建工程项目中实际投入的施工机械有：1台300吨主吊车、2台50t吊车、3台25t吊车，另外还配备了2台16t吊车作为构件运输设备；同时还配备了充足的人力资源。b. 每一步骤都必须进行职工技术培训，每天都必须进行站班会技术交底。c. 结构复杂，全部为钢管结构，杆件较重，安装全过程需机械设备配合，安装技术难度大，安装风险大。d. 1000kV构架安装难点及关键点是：安装精度的控制和钢横梁的就位固定。二、施工现场组织2.1 现场组织机构2.1.1 构架安装现场组织机构图2-1：构架安装现场组织机构图项目经理：宋国贵项目副经理：邹汉文项目总工：陈云鹏技术负责人昌思维专职质检员甘江涛专职安全员杜雄物资负责人周勤测量员闵全胜资料信息张吕安装队队长：刘跃汉起重指挥：董元喜高空人员就位人员吊点吊线二次浇灌缆风绳组装人员构架安装现场组织机构如下图 2.1.2构架安装现场主要管理人员表2 构架安装现场主要管理人员一览表 序号姓名职务职称岗位备注1宋国贵项目经理高级工程师工程负责人2邹汉文项目副经理工程师土建工程负责人3陈云鹏项目总工工程师技术负责人4刘跃汉安装施工队长技师现场负责人5杜 雄专职安全员安监工程师安全负责人6甘江涛专职质检员质检工程师质量负责人7吴昊技术员助理工程师现场技术协调8闵全胜测量员测量工程师测量负责9涂志恒资料信息10周 勤物资负责人物资负责人11许红缨办公室主任后勤保障负责12周德林王春华江汉林江凡等施工员缆风绳10名13董元喜起重指挥有指挥证14高空人员30名,有高空作业证15刘跃汉雷成虎等焊工10人,有焊工证16其它工人60人2.2 组织机构主要岗位职责2.2.1 项目经理/副经理项目经理是现场第一安全负责人，项目全过程施工生产的组织者、指挥者和全权责任者。本工程项目(副)经理兼任吊装总指挥。a. 负责施工生产、劳动组织的管理和调度，负责施工质量监控、安全监察和文明施工的组织管理，负责双文明建设和管理。b. 负责落实项目法人、监理工程师有关工程质量和施工进度等方面的指令在施工中有效地贯彻执行。c. 组织制订施工进度、安全、质量及造价管理实施计划，实时掌握施工过程中安全、质量、进度、技术、造价、组织协调等的总体情况，组织召开项目部工作例会，安排部署施工工作d. 对施工过程中的安全、质量、进度、技术、造价等有关要求执行情况进行检查、分析及纠偏。e. 针对工程实施和检查中出现的重大问题，负责妥善处理，提请有关方协调解决，并制订纠正预防措施f. 合理安排工程资金使用；审核“安措费”使用计划，组织落实安全文明施工、职业健康和环境保护有关要求，促进项目的各项管理活动的开展落实g. 组织内部验收和质量评定工作，申请工程验收，安排工程竣工后期相关管理工作。2.2.2 项目总工a. 负责吊装施工全过程的技术管理工作。b. 负责督促人员组织、材料供货计划、机具设备配置计划、技术交底、施工方案等的制定和实施。c. 负责督促安全目标的实施、质量目标的落实，负责落实吊装过程中质量、安全措施的实施情况。d. 负责落实吊装期间信息管理工作的实施情况。e. 负责落实项目法人、监理部门在吊装过程中对工程技术、质量、安全、文明施工等方面的要求。2.2.3 施工队长1、负责现场施工力量的总调度。2、负责吊装期间现场的文明施工，做好安全宣传工作。3、负责吊装期间后勤的管理工作。4、负责每天的站班会制度实行。2.2.4 技术员负责吊装过程中所有的技术工作，落实技术方案的实施，认真阅读设计文件和施工图纸，负责对施工人员进行施工技术交底和技术指导。2.2.5 专职质检员a. 协助项目经理/项目总工对质量工作实施管理。b. 负责施工质量监督和检查，负责向公司和监理工程师申请检查和验收。c. 参加工程材料的进货检验工作。d. 监督施工质量管理按公司质量手册和相关程序文件的规定有效地运行。e. 监督和指导施工队正确填写各种施工记录表。f. 负责施工质检及施工记录的资料整理。g. 负责向项目经理/项目总工整理和提交质量
