湖北某小区剪力墙结构住宅楼基坑支护施工组织设计(土方开挖).doc

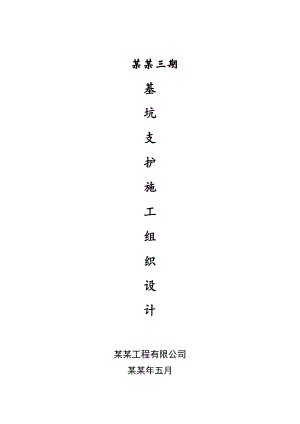

某某三期基坑支护施工组织设计某某工程有限公司某某年五月目 录第一章 工程概况1一、基本概况1二、施工环境与现场条件1第二章 场地岩土工程条件1第三章 编制依据3第四章 设计方案3一、基坑支护设计3二、降水设计4第五章 施工部署及施工顺序4第六章 施工准备主要物质机械及劳动力计划7第七章 施工进度计划10第八章 施工平面布置11第九章 主要施工方法12一、钻孔灌注桩施工12二、三轴搅拌桩施工16三、高压旋喷桩施工18四、降水井施工19五、冠梁、内支撑施工22六、喷锚施工24七、土方施工25八、降排水井运行管理321、降水维持施工工艺流程322、降水排水系统布设 323、降水运行保障措施 334、降水运行控制 335、降水运行管理 34 九、内支撑拆除35第十章 确保工程质量的技术组织措施35第十一章 保证工期进度措施39第十二章 施工安全保证措施41第十三章 文明施工管理措施49第十四章 监测措施51第十五章 应急预案52一、应急抢险体系 52二、职责分工 52三、应急救援的任务 和目标53四、应急物启动与反应 53四、应急物资准备与管理 56五、基坑开挖应急措施 58六、基坑降水、变形、渗漏应急预案60七、雨季施工措施62附件： 1、施工进度计划表2、施工现场排水管道布置图3、施工平面布置图某某三期 基坑支护施工组织设计第一章 工程概况一、基本概况湖北珠江房地产开发有限公司拟在武汉市武昌区才林东路某某一期项目西侧新建三期项目。该新建建筑物由三栋住宅楼及多层配套服务设施组成，设两层地下室，主楼为剪力墙结构；地下室及多层配套服务设施为框架结构。总建筑面积地上73670平方米，地下16960平方米。本工程设计图纸由武汉市规划设计研究院提供；基坑支护设计方案由武汉中科岩土工程有限公司提供；勘察报告由武汉海诚岩土工程技术有限公司提供。受业主委托，由我某某工程有限公司承担本工程基坑施工任务。拟建地下室平面约呈长方形，尺寸约57.3×137.5m，基坑大面积开挖深度约在现自然地面下10.00m。本工程±0.000相当于绝对标高23.10m。二、施工环境与现场条件北侧：北侧近邻一期工程小区西入口道路，且约3.0 m处有一煤气管道、电缆及各种供水排水管道存在。西侧：距离才林东路人行道最小距离4.1m,距路边电缆沟仅为3.5 m。南侧：南侧紧邻武铁佳苑小区。东侧：东侧距离已建某某一期居民楼最小距离18.8m，且有小区道路存在。基坑开挖前，要求建设单位必须委托房屋安全签定部分进行现状勘查和鉴定。施工现场“三通一平”已具备。第二章 场地岩土工程条件根据武汉海诚岩土工程有限公司提供的某某三期岩土工程勘察报告，具体地层情况如下：各土层的分布埋藏及主要特征一览表序号岩土名称埋深层厚（m）空间分布岩性特征工程性质杂填土0.5-2.0全场区分布杂色，以粘性土为主，含碎砖块、瓦块、混凝土块、植物根茎等。局部为混凝土地坪，仍有地下建筑设计及基础存在。土质疏松，结构紊乱，均匀性较差密实度不均匀。属高压缩性。粘土0.5-2.01.2-5.3全场区分布褐色，湿，可塑含铁、锰氧化物，切面光滑，干强度中等属中压缩性土，低强度，工程性质差。粘土3.0-6.51.7-8.0全场区分布浅褐色，褐色，湿，软塑，局部含有少量粉土，含铁锰氧化物、云母碎片，切面光滑，干强度高。属中偏高压缩性土，低强度，工程性质差。淤泥质粉质粘土、粉土与粉细砂互层6.2-11.004.0-11.10全场区分布褐黄、褐灰、灰色，饱和，细砂呈稍密状态，局部密实且厚度较大，粘性土呈流塑，见大量白云母碎片，粉土呈稍密-中密状，见水平层理。属中偏高压缩性土，强度一般，工程性质一般。细砂12.00-20.004.7-13.00全场区分布灰、青灰色，饱和，呈中密状态，见大量白云母碎片属低压缩性土，强度较高，工程性质好。-1粉质粘土24.50-24.52.5分布K38青灰色，饱和，呈流塑状，见大量白云母碎片，局部夹有粉土，呈千层饼状属高压缩性土，强度低，工程性质较差。中砂22.0-30.03.0-31.8全场区分布青灰色，饱和，呈密实状态，以中砂为主，局部为细砂，见大量白云母碎片，主要矿物成分为石英、长石及云母，分选性好，级配好。属低压缩性土，强度高，工程性质好。-1粉质粘土 、粘土互层29.0-34.40.6-13.10局部分布青灰、灰色，饱和，粉质粘土呈流塑-软塑状，局部以粉土含粉砂为主，见大量白云母片。属中压缩性土，强度一般，工程性质一般强风化砂岩、砂砾岩互层50.40-55.800.9-8.2全场区分布褐红色、暗红色、红白色，岩体教破碎，为极软岩，岩体基本质量等级为V极结构构造不清晰，风化明显，岩芯干烧多呈块状，局部呈碎块状，遇水易软化，岩芯采取率较低。压缩性低，工程性质较好。中风化砂岩、砂砾岩互层52.8-60.00最大揭露9.2m全场区分布褐红色、暗红色、白红色，砂质结构、厚层状构造，泥质胶结砂层主要矿物成分见云母片，砂砾岩主要成分为灰岩泥质胶结，胶结较差，岩芯多呈柱状，手掰易散，岩体较破碎，为极软岩，岩体基本质量等级为V极。基本可视为无压缩性，工程性质好。本工程基坑开挖段主要土层为（1）杂填土、（2）粘土、（3）粘土，（4）淤泥质粉质粘土、粉土与细砂互层地基土土质松软，坑壁土质自稳性差。坑底座落于第（4）淤泥质粉质粘土、粉土与粉细砂互层上。与基坑施工有关的地下水有层杂填土中的上层滞水，主要接受生活用水补给，采用明沟加集水井截排等方法处理。透水含水层、层地下水与长江水有密切的水力联系，水位随季节动态变化。根据武汉市水文资料，年水位标高变化介于14.0m-21.0m之间。基坑坑底标高为12.60m,因此基坑开挖前采用深井降水和坑壁、坑底止水措施，以保证基坑干燥施工。第三章 编制依据本工程的施工组织设计是依据以下内容编制的:1、武汉中科岩土工程有限公司基坑支护设计文件；2、武汉规划设计研究院相关建筑结构设计文件；3、锚杆喷射砼支护技术规程(GB50086-2001);4、建筑桩基技术规范(JGJ94-2008);5、湖北省深基坑工程技术规定（DB42/159-2012）;6、建筑基坑技术规程（JGJ120-2012）;7、施工现场临时用电安全技术规范（JGJ46-88）第四章 设计方案一、基坑支护设计本基坑支共分AB段、BCD段和DE段、EF段FG段和GH段、HI段、IJK段和KL段、LM段、MA段共11个支护区。1、采用排桩钢筋混凝土内支撑支护支共分AB段、BCD段和DE段、EF段FG段和GH段、HI段、IJK段和KL段、LM段、MA段共11个支护区。排桩采用钻孔灌注桩，采用10001300支护桩，桩身混凝土为C30。设计采用强撑强桩，支撑简化为一层。2、钢筋混凝土内支撑主杆ZC1：800×1200 (高×宽)；ZC2：800×800(高×宽)；辅杆FC1：800×500(高×宽) 、FC2：800×500(高×宽)。设计混凝土强度等级采用C40，以便混凝土浇筑28天后可进行土方开挖。3、梁宽：GL-1:800×1200(高×宽); GL-2:800×1200(高×宽) ；GL-3:800×1200(高×宽)。4、腰梁YL: 800×1000(高×宽) 。腰梁为AB段区域，连接方式为：每隔一根钻孔桩凿采用结构胶将425钢筋植入钻孔桩。钢材型号为HRB400。5、支护桩桩面、放坡开挖面采取土钉挂网喷射混凝土，保护桩间土。二、降水设计1、地下水主要为上层滞水、孔隙承压水，采用深井降水+坑周竖向止水帷幕。2、本工程共设计500直径（其中管径250mm）深度35米，降水井共21口。每口抽水量50t/h。第五章 施工部署及施工顺序一、工程质量、进度和安全文明施工目标根据本工程情况，结合我公司的实际施工能力和水平，确定本工程质量、进度、安全目标如下：1、质量要求：主控项目全部合格，一般项目满足设计要求。2、工期计划：支护桩施工工期39天，隔水帷幕三轴搅拌桩、高压旋喷桩施工工期26天，工程桩、立柱桩及降水井施工工期为73天。土方开挖及围护施工工期为68日历天。施工过程中可根据实际情况做出具体调整。施工进度计划及机械组织项目名称开始日期天数结束日期机械设备耗电功率支护桩钢筋笼制作6月7日307月6日8台电焊机120KW支护桩LMABCDE段111根6月9日307月8日1#旋挖50KW支护桩EFGH段89根6月9日257月3日3#旋挖50KW支护桩HIJKL段1246月12日347月15日2#旋挖50KW止水帷幕CDHJKM段7月20日218月9日三轴搅拌机240KW止水帷幕ABC段8月9日58月14日高压旋喷机100 KW工程桩钢筋笼制作8月 20日7110月29日8台电焊机120KW38#楼工程桩140根8月20日7110月29日1#旋挖50KW39#楼工程桩131根8月20日6610月24日2#旋挖50KW40#楼工程桩91根8月20日4610月4日3#旋挖50KW立柱桩35根10月5日1510月19日3#旋挖50KW抗拔桩212根8月20日7110月29日4#旋挖50KW降水井施工10月22日1010月31日3台钻机100 KW第一阶段土方开挖、土钉挂网喷射砼11月2日1011月11日6台空压机6台电焊机2台搅拌机400KW冠梁、内支撑施工及养护11月12日3312月15日第二阶段土方开挖、土钉挂网喷射砼
