浙江某高层商住楼基坑围护及土方工程施工方案(附示意图).doc

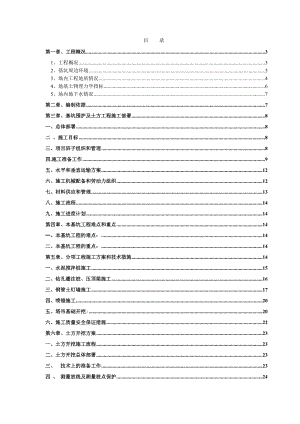

目 录第一章、工程概况31、工程概况32、基坑周边环境33、场内工程地质情况44、地基土物理力学指标65、场内地下水情况7第二章、编制依据7第三章、基坑围护及土方工程施工部署8一、总体部署8二 、施工目标8三、项目班子组织和管理8四.施工准备工作9五、水平和垂直运输方案12六、施工机械配备和劳动力组织12七、材料供应和管理13八、施工流程14九、施工进度计划14第四章、本基坑工程难点和重点14一、本基坑工程的难点：14二、本基坑工程的重点：14第五章、分项工程施工方案和技术措施14一、水泥搅拌桩施工15二、钻孔灌注桩、压顶梁施工16三、钢管土钉墙施工17四、喷锚施工20五、塔吊基础开挖:20六、施工质量安全保证措施22第六章、土方开挖方案23一、土方开挖施工流程23二、土方开挖总体部署23三、 技术上的准备工作23四 、 测量放线及测量桩点保护24五、 夜间施工照明及有关准备工作。24六 、 劳动力的组织准备工作24七、基坑开挖25第八章、基坑工程监测29一、工程监测目的30二、 监测内容30三、项目部监测30四、基坑检测措施30第九章、基坑支护应急措施：31一、目的：31二、应急措施：31第十章、工程质量保证措33一、质量保证体系33二、组织措施34三、材料和设备保证措施35第十一章、施工进度保证措施35一、从技术上保证：36二、从组织上保证：36三、从提高机械设备完好率上保证：36第十二章、安全生产及文明施工保证措施36一、安全生产保证措施37二、文明施工保证措施39第一章、工程概况1、工程概况本工程位于杭州 本工程1标段总建筑面积约为 平方米。地下室平方 米，主楼17层25层，最高72.750m。共计11幢房子，另计商铺及地下室。地下室为通体式，桩基础采用钻孔灌注桩。基坑围护采用钢管土钉墙和双轴水泥搅拌桩加双排钻孔灌注桩支护的方法。建筑结构形式为框剪结构，建筑结构的类别为3类，设计使用年限为50年，抗震设防烈度为6度；防火设计的建筑分类为二类；其耐火等级为地上二级；地下室防火设计的建筑分类为一类，耐火等级为地下一级。总工期 720天； 本工程是由杭州 开发，基坑围护由华东勘测设计研究院，主体由浙江省省直建筑设计院，浙江江南工程管理股份有限公司监理，由 公司承建。 本工程的±0.000相当于国家高程5.80m，以下均采用相对高程。场地北侧和西侧平整高程为-2.00，场地南侧和东侧平整后高程为-2.2m。基坑围护采用钢管土钉墙和双轴水泥搅拌桩加双排钻孔灌注桩支护的方案。基坑围护设计方案已经过专家论证。地下车库底板顶标高为-5.65m，底板厚0.4m，周边地梁高0.6-1.0m；承台1.0、1.5、1.75m。故基坑开挖深度为。4.20m、4.6m、5.55m。基坑底板挖土深度都在5m以内。有个别承台超过5米。2、基坑周边环境 北侧崇杭大道宽约32m，围护外边线距离崇杭大道最近约为11m，崇杭大道高程约3.8m4.2m。西侧八号路宽约18m，围护外边线距离道路最近约6m，西港河在本工程红线范围内将填平，围护外边线距离河道岸线最近约18m。南侧纬三路（西向支路）与本工程同时施工，纬三路宽度约18m，围护外边线距离道路最近约5m。根据业主提供资料，目前场地周边管线分布如下：崇杭路基坑周边管线列表编号管线尺寸/mm埋深/m管线距围护外边线距离/m1给水管DN400约1.5102污水管DN4001.5143雨水管DN8002.0254燃气管42基坑为本项目1、2、5、6、11、12、13、16、17、18、19#楼。基坑内无管线。综合本工程基坑开挖深度、地质条件和周边环境，根据建筑基坑工程技术规程，本基坑属于三级基坑。3、场内工程地质情况根据地质报告，基坑开挖影响范围内的土层分布依次为：1-1杂填土；黄褐色，主要有建筑垃圾组成。该层为新近回填土，土质不均，结构松散，含少量粘土，主要分布在中东侧局部地段部位，厚度一般为0.503.60m1-2耕作土灰色、灰褐色，湿，松软。以粘性土为主，含少量植物根茎。局部分布，层顶标高2.254.78m，层厚0.000.70m。2-1粉质粘土灰黄色、灰色，软可塑、局部软塑。切面较光滑，无光泽，无摇震反应，韧性及干强度高，含铁锰质斑及兰灰色斑。静力触探qc=663845kPa，fs=3135kPa。局部缺失，层顶标高0.213.90m，层厚0.004.60m。 2-2粘质粉土黄灰色，灰色，很湿，松散稍密，摇振反应迅速，干强度低，韧性低，土质欠均一。中等压缩，局部分布。厚度在.000-3.70m3、淤泥质粘土灰色，流塑。切面稍光滑，无光泽，无摇震反应，韧性及干强度中等，含有机质斑和腐殖质。局部相变为淤泥或淤泥质粉质粘土。静力触探qc=295439kPa，fs=813kPa。局部缺失，层顶标高-0.903.05m，层厚0.008.30m。 4-1粉质粘土：灰黄色，局部青灰色，硬可塑、局部软可塑。切面光滑，略具光泽，无摇震反应，韧性及干强度中等，含铁锰质斑。静力触探qc=18452026kPa，fs=7185kPa。全场分布，层顶标高-6.782.62m，层厚3.408.10m。4-2粉质粘土：灰黄色，软塑-软可塑。切面稍光滑，无光泽，无或略具摇震反应，韧性及干强度低，含铁锰质斑。局部夹粉土薄层，层厚15mm。静力触探qc=14601694kPa，fs=3639kPa。局部缺失，层顶标高-9.90-1.58m，层厚0.0010.20m。4、地基土物理力学指标基坑开挖影响范围内土体主要物理力学参数如表2.1-1。表2.1-1 各土层物理力学指标表土 类含水量（）重度Y（kN/m3）天然孔隙比固 快渗透系数(cm/s)粘聚力C（kPa）摩擦角（°）垂直水平1-1杂填土（17.5）（8）（12）1-2耕土（17）（10）（8）2-1粉质粘土32.918.50.92934.7（26）12.5（12）6.25e-66.80e-62-2粘质粉土31.3818.30.89410.0（8）26.5（26）5.50e-55.80e-53淤泥质粘土43.4917.61.19614.3（14）8.2（8）9.10e-62.07e-64-1粉质粘土27.9319.10.79448.7（36）13.2（13）2.75e-73.05e-7注：括号内表示经验值5、场内地下水情况场地地下水属孔隙型潜水，潜水位埋深一般为0.2-1.6米，相对标高1.82-2.82米。潜水位变化主要受控于大气降水、地表河水位及邻近鱼塘水位，随季节变化有所升高。水位年变化幅度为1.0米。根据水质分析报告，该场地地下水对砼中钢筋有微腐蚀性，对钢筋砼有微腐蚀性第二章、编制依据1、浙江省工程物探勘察院编制的本场地岩土工程勘察报告；2、中国水电顾问集团华东勘测设计研究院；3、浙江省省直建筑设计院本工程结构设计图纸；4、建筑基坑支护技术规程（JGJ1202012）；6、建筑地基基础设计规范（GBJ500072002）；7、建筑地基基础工程施工质量验收规范（GB502022002）；8、基坑土钉支护技术规范（CECS96:97）；9、锚杆喷射混凝土支护技术规范（GB50086-2001）10、浙江省建筑基坑工程技术规程（DB33/T10082000）；11、浙江省建筑地基基础设计规范（DB33-1001-2003）13、混凝土结构设计规范（GB500102002）；14、其他有关设计计算的规范及规程；15、危险性较大的分部分项工程安全管理办法建质200987号文件16、建筑基坑工程监测技术规范(GB50497-2009)；17、企业工程管理制度。18、基坑围护设计专家论证意见。第三章、基坑围护及土方工程施工部署一、总体部署在开工前，项目部应做好以下总体部署：1） 组建一支善经营、懂管理、优质高速的项目管理班子。2） 建立完善的管理制度、责任制等。3） 选择合格的分包单和材料供应商。4） 机械设备计划的合理安排。5） 完成现场临时设施，形成良好的生活、生产环境。6） 进度计划部署。7） 材料进场计划部署8） 财务计划部署9） 人员进场计划部署。二 、施工目标1)施工质量目标：合格 2）施工总工期：720天，支护及挖土工期： 95天 。 3）安全生产与文明施工：达到 区双标化样板工地三、项目班子组织和管理项目管理机构人员配置网络图 项目经理：现场总负责： 现场负责： 技 质安 施 测 资 术 量 全 工 量 料 员 员 员 员 员 员 ： ： ： ： ： ： ·各施工班组建立以项目经理为首的项目部，配备项目部专职施工管理人员，由项目经理统一指挥和领导。投入足够的劳动力，选择最优秀的班组，实施动态管理。认真学习先进经验，组织科学施工，运用系统工程和统筹方法原理，实行计划管理网络，同时加强各方协调，确保各个施工环节顺利运作和实施。进一步深化和完善以工程质量、施工进度、安全生产为主要指标的生产责任制，真正做到工程质量与施工进度同每一个施工人员的利益相联系。专人负责编制旬、月、季、年生产作业计划，每周召开一次现场会议，落实生产计划，解决存在问题，做到“以天保旬。以旬保月“，最终如期完成施工任务。严格把好原材料、成品、半成品的质量检验关，做到不符合质量要求的坚决不用，实行上下道工序交接验收制，进一步加强术档案管理，专人负责工程技术资料的验收和保管工作。四.施工准备工作1) 搭设临时设施按进度计划和场地部署方案，布置临时施工用电、用水路线、搭设各类临时设施，现场施工办公室、仓库等生产及生活设施。2) 环保措施准备定位后随即进
