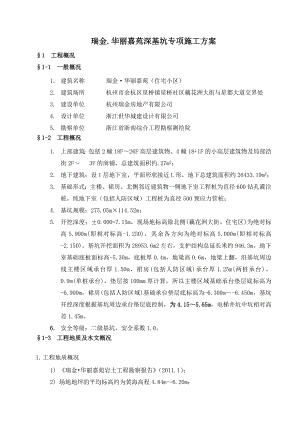

瑞金.华丽嘉苑深基坑专项施工方案 §1 工程概况§1-1 一般概况1. 建筑名称 瑞金·华丽嘉苑（住宅小区）2. 建筑场所 杭州市余杭区星桥镇星桥社区藕花洲大街与星都大道交界处3. 建设单位 杭州瑞金房地产有限公司4. 设计单位 浙江世华城建设计有限公司 5. 勘察单位 浙江省浙南综合工程勘察测绘院§1-2 工程概况1. 上部建筑：包括2幢18F26F高层建筑物、4幢18+1F的小高层建筑物及局部沿街2F 3F的商铺，总建筑面积约.27m2；2. 地下建筑：设1层地下室，平面形状接近L形，地下总建筑面积约26433.19m2；3. 基础形式：主楼、裙房、北侧邻近建筑物一侧地下室工程桩为直径600钻孔灌注桩，纯地下室（包括人防区域）工程桩为直径500预应力管桩；4. 基坑规模：275.05m×114.52m；5. 开挖深度：±0.000=7.15m，现场地标高除北侧(藕花洲大街、住宅区)为绝对标高5.900m(即相对标高-1.250)，其余各方向为绝对标高5.000m(即相对标高-2.150)。基坑开挖面积为28953.6m2左右，支护结构总延长米约946.3m。地下室基础底板面标高-5.30m，底板厚0.4m，地梁高0.6m，地梁上翻，沿基坑周边线主楼区域承台厚1.50m，裙房(包括人防区域)承台厚1.25m(两桩承台)、0.9m(单桩承台)，垫层按100mm厚计算，所以主楼区域基础承台垫层底标高为-6.900m，裙房(包括人防区域)基础承台垫层底标高为-6.300m-6.450m，基坑开挖深度根据基坑周边承台垫层底控制，为4.155.65m，电梯井坑中坑相对高差1.45m。6. 安全等级：二级基坑，安全系数1.0。 §1-3 工程地质及水文概况1. 工程地质概况1) 瑞金华丽嘉苑岩土工程勘察报告（2011.1）；2) 场地地坪的平均标高约为黄海高程4.84m6.20m；3) 基坑开挖范围内主要以-1杂填土、-2塘泥、-1粉质粘土、-2粘质粉土、-3粉质粘土、-4粘质粉土夹粉质粘土、-5砂质粉土、-6砂质粉土、淤泥质粉质粘土，具体各层土描述如下： a) -1杂填土，色杂，松散，稍湿，主要以粘性土、回填的碎石、砼碎块组成，局部向变为耕土，分布连续，层厚0.305.10米，层底标高0.955.64米。 b) -2塘泥，深灰灰黑，流塑状，含少量有机质及腐殖质，味臭。局部分布，仅Z31和Z32钻孔揭露。层厚0.602.00米，层顶埋深1.201.60米，层底标高2.224.02米。 c) -1粉质粘，灰黄色，软塑，饱和，局部相变为粘质粉土（稍密状）。含少量有机质氧化斑点，干强度中等，摇振反应无，韧性中等。局部缺失。层厚0.702.60米，层顶埋深0.301.60米，层底标高2.004.62米。 d) -2粘质粉土，灰黄色，很湿，稍密，含少量有机质氧化斑点，局部相变为粉质粘土，干强度中等，摇振反应中等，韧性低，局部缺失。层厚0.602.40米，层顶埋深0.301.80米，层底标高2.043.99米。 e) -3粉质粘土，灰浅灰，软塑，饱和，含少量有机质氧化斑点，干强度中等，摇振反应无，韧性中等，局部缺失。层厚0.702.60米，层顶埋深0.301.60米，层底标高2.004.62米。 f) -4粘质粉土夹粉质粘土，灰色，饱和，稍密，夹层状粉质粘土，单层厚6mm12mm，粉质粘土软塑、流塑状，局部呈淤泥质粉质粘土状。含少量有机质氧化斑点，可见云母细屑，干强度低，摇振反应中的呢过，韧性中等。本层局部缺失。层厚1.106.80米，层顶埋深2.705.50米，层底标高-5.054-0.88米。 g) -5砂质粉土，灰浅灰（灰绿色），湿，中密，可见云母细屑，局部夹粉砂呈粉砂状，干强度低，摇振反应中等，韧性低，局部分布。层厚0.803.90米，层顶埋深6.3010.80米，层底标高-6.65-3.10米。 h) -6砂质粉土，灰，湿，密实，可见云母细屑，夹少量粘性土团块，局部富集，干强度低，摇振反应中等，韧性低，局部分布，层厚0.803.90米，层顶埋深6.3010.8米，层底标高-6.65-3.10米。 i) 淤泥质粉质粘土，灰色饱和流塑，含少量有机质，干强度低，摇振反应无，韧性低。分布连续。层厚8.0024.6米，层顶埋深3.3015.8米，层底标高-25.72-9.90米。场地的工程地质条件及基坑支护设计参数如下所示： 工程地质参数表 表1层号土 层 名 称重度(kN/m3)C(kPa)(°)垂直渗透系数（cm/s）水平渗透系数（cm/s）(%)-1杂填土18.0（8）(10)-2塘泥17.0(5)(0)-1粉质粘土18.72295.25E-055.50E-0530.3-2粘质粉土18.914206.30E-059.56E-0530.0-3粉质粘土18.722104.45E-052.88E-0532.6-4粘质粉土夹粉质粘土18.518124.45E-052.88E-0533.0-5砂质粉土19.18(21)3.35E-044.8E-0427.2-6砂质粉土19.18(24)3.35E-044.8E-0426.4淤泥质粉质粘土17.81265.50E-076.00E-0740.0注：表中C、值为勘察报告提供的建议值，其中括号内数值是根据勘察报告建议值结合地区经验参数综合确定。2. 水文地质概况场地勘探深度以内的地下水类型包括孔隙潜水、孔隙微承压水、基岩裂隙水。1）孔隙潜水，主要赋存于场地浅部层填土层及大层第四系土层中。地下水分布连续，其富水性和透水性具有各向异性，均一性差水量小，透水性低，孔隙潜水受大气降水竖向渗入补给及地表水体渗透补给为主，径流缓慢，以蒸发方式排泄和附近河塘侧向径流为主，潜水位受地形控制，随季节气候动态变化明显，与地表水体有一定的水力联系。地下水为埋深和变化幅度受季节和大气降水的影响动态变化较大，勘察期间测得各钻孔水位在0.2m2.9m，（潜水水位差异较大，主要受上部填土层性质变化大影响），其年变幅一般在13m。2）基岩裂隙水，主要赋存于基岩构造裂隙、风化裂隙之中，多呈脉状，现状分布，无统一地下水位。基岩裂隙水的富水性不均一，受构造等因素控制，含水岩富水性差，水量较为贫乏。对本工程意义不大。§1-4 基坑围护施工图概况为确保周边环境及建筑物安全施工，围护方案如下：采用多排水泥搅拌桩重力式挡墙结合内插钻孔灌注桩+自然放坡的支护结构体系，根据不同的地质条件及周边所处环境状况分别布置，具体如下：1. 基坑西北侧、北侧需保护建筑物、地下市政管线区域：采用5排600450格构式水泥搅拌桩形成挡土墙，兼作为开挖时的止水帷幕，内插7003600钻孔灌注桩。搅拌桩墙墙深12.0m，插入坑底以下7.6m8.2m，搅拌桩桩端为层淤泥质粉质粘土（图a图c），坑内被动土采用搅拌桩加固坑底以下4m。（图a）格构式水泥搅拌桩+钻孔桩布置典型剖面图一（近2F房屋一侧）（图b）格构式水泥搅拌桩+钻孔桩布置典型剖面图二（近6F房屋一侧）（图c）格构式水泥搅拌桩+利用裙房工程桩布置典型剖面三（北侧沿藕花洲大街一侧）沿民房建筑物、道路一侧采用双轴水泥搅拌桩做止水桩（图a图c），降水期间需关注周边环境沉降。2. 基坑东侧、南侧、西侧均采用1:0.7自然放坡开挖（包括主楼外未开挖中央地库侧边坡）：当开挖过程中开始出现淤泥质土，或基坑变形较大,，边坡可能失稳时，可采取在坡脚处增设松木桩或钢板桩（图d），必要时坡顶卸载。（图d）自然放坡典型剖面图3.坑中坑处理： 对电梯井等基坑内的局部深坑处理，在加强降水的条件下，采用1:1自然放坡。4.工程桩预应力管桩保护措施： 坑中坑挖土，只要当坑内挖土暴露开挖面大于1.5m的工程桩（预应力管桩），采取管桩内灌注混凝土灌芯加固，管桩灌芯加固方法：加固长度为12m，超过桩身接头以下1m灌芯，要求预应力管桩在基坑开挖前20天加固完毕。§1-5 编制依据和范围说明1、编制依据Ø 设计图纸；Ø 拟建工程的现场及周边环境条件； Ø 国家、部颁、杭州市有关安全生产、文明施工的规定与管理标准。Ø 国家、部颁、杭州市及企业有关施工技术规范与工程验收标准；& 国家行业标准：建筑基坑支护技术规程 (JGJ120-99)；& 浙江省标准：建筑基坑支护技术规程 (DB33/T1008-2000) ；& 建筑地基处理技术规范 (JGJ8-2007)；& 工程测量规范 (GB50026-93)；& 建筑与市政降水工程技术规范 （JGJ/T111-1998）；& 建筑桩基技术规范 （JGJ94-2008）；& 建筑地基基础工程施工质量验收规范 （GB 50202-2002）；& 混凝土结构工程施工质量验收规范 （GB 50204-2002）；& 钢筋焊接及验收规程 （JGJ 18-2003）；& 建筑基坑工程监测技术规范 （GB50497-2009）；2、编制范围 基坑挖土专项施工方案§1-6 工程施工目标1、质量目标质量目标：工程质量一次验收合格率达到100。具体质量目标：基坑开挖后无渗漏，周边安全稳定，满足围护设计要求，在施工过程中全面执行合同文件中要求的质量、技术标准，严格按国家质量规范以及杭州市建委有关质量规定要求进行施工；2、安全文明管理目标安全文明管理目标：达到区安全文明施工标化工地，并且施工期间无重大安全事故发生；施工中应无管线事故、无重大伤亡事故；防止施工的噪音、垃圾或泥浆等污染环境的影响，做到封闭施工、满足交通组织需要、清洁运输、环境影响最小化。§2 施工组织和总体部署§2-1 基坑施工总体步骤第一阶段：支护桩施工1、放坡挖除上部填土，首先施工600直径双轴水泥搅拌桩。2、再施工700直径钻孔灌注桩，坑内加固搅拌桩施工应酌情避开工程桩。3、各围护桩应按规范要求进行检验。第二阶段：挖土开槽冠梁压顶施工待支护桩达到设计强度，进行开槽放坡挖土至冠梁压顶板底部标高，同时坡面修坡，布置钢筋网片，施工喷射砼及压顶钢筋砼施工。第三阶段：坑内挖土基础施工1、基坑井点预降水（场地周边排水系统）2、土方分层开挖（分层护坡）3、基础底板墙顶板施工 4、基础防水土方回填§2-2 施工总平面布置说明根据施工设计图纸，本工程场地基本为全地下室，施工可利用加工和堆场用的场地较小，几乎没有，为此只能通过中央地库后挖，通过二次场布和三次场布，以创造和满足现场施工条件。具体可
