浙江某高层住宅楼外墙石材幕墙工程施工组织设计.doc

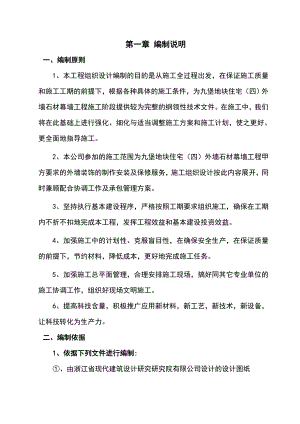

第一章 编制说明一、编制原则1、本工程组织设计编制的目的是从施工全过程出发，在保证施工质量和施工工期的前提下，根据各种具体的施工条件，为九堡地块住宅（四）外墙石材幕墙工程施工阶段提供较为完整的纲领性技术文件。在施工中，我们将在此基础上进行强化、细化与适当调整施工方案和施工计划，使之更好、更全面地指导施工。2、本公司参加的施工范围为九堡地块住宅（四）外墙石材幕墙工程甲方要求的外墙装饰的制作安装及保修服务，施工组织设计按此内容展开，同时兼顾配合协调工作及承包管理方案。3、坚持执行基本建设程序，严格按照工期要求组织施工，确保在工期内不折不扣地完成本工程，发挥工程效益和基本建设投资效益。4、加强施工中的计划性、克服盲目性，在确保安全生产，在保证质量的前提下，节约材料，降低成本，更好地完成施工任务。5、加强施工总平面管理，合理安排施工现场，搞好同其它专业单位的施工协调工作，组织好现场文明施工。6、提高科技含量，积极推广应用新材料，新工艺，新技术，新设备，让科技转化为生产力。二、编制依据1、依据下列文件进行编制:、由浙江省现代建筑设计研究研究院有限公司设计的设计图纸、国家和行业颁布的有关现行设计和施工规范及标准、我公司企业标准、质量手册及程序文件等相关文件、业主单位对质量、工期的要求2、工程的标准及规范我公司对本工程的施工将全部以下列现行的中华人民共和国一切有关法规要求的标准执行。在施工过程中对于暂无规范或标准的项目以我公司企业标准为依据，本工程施工期间，若有新的国家或本地行业标准出台，则应满足新的标准。A、建筑幕墙工程技术规范、设计规范建筑玻璃应用技术规程JGJ113-2009建筑幕墙GB/T21086-2007金属与石材幕墙工程技术规范JGJ133-2001浙江省公共建筑节能设计标准DB33-1038-2007建筑设计防火规范GB50016-2006公共建筑节能设计标准GB50189-2005民用建筑热工设计规范GB50176高层民用建筑设计防火规范GB5004595(2005版)建筑物防雷设计规范GB50057-2010建筑抗震设计规范GB50011-2010民用建筑设计通则GB50352-2005建筑采光设计标准GB/T50033-2001建筑结构荷载规范GB50009-2012钢结构设计规范GB50017-2003中国地震烈度表GB/T17742-2008（国标委服务函200857号第1号修改单）中国地震动参数区划图GB18306-2001建筑工程抗震设防分类标准GB50223-2008地震震级的规定GB/T17740-1999建筑结构可靠度设计统一标准GB50068-2001工程抗震术语标准JGJ/T97-1995建筑装饰工程质量验收规程GB50210-2001B、建筑材料标准规范、规程碳素结构钢GB/T700-2006金属覆盖层钢铁制品热镀锌层技术要求GB/T13912不锈钢棒GB/T1220-2007不锈钢冷轧钢板及钢带GB/T3280-2007高耐候结构钢GB/T4171-2008钢的成品化学成份允许偏差GB/T222-2006建筑结构用冷弯矩形型管GB/T178-2005焊缝符号表示法 GB/T324-2008钢结构防火涂料GB14907-2002硅酮建筑密封胶GB14683-2003聚硫建筑密封胶JC483-2006建筑用硅酮结构密封胶GB16776-2005干挂石材幕墙用环氧胶粘剂JC/T887-2001建筑表面用有机硅防水剂JC/T902-2002石材用建筑密封胶GB/T23261-2009建筑密封胶分级及要求GB/T22083-2008结构胶粘剂粘接前金属和塑料表面处理导则GB/T21526-2008天然花岗石荒料JC/T204-2011天然板石GB/T18600-2009干挂饰面石材及其金属挂件JC830.1830.2-2005天然石材统一编号GB/T17670-2008天然花岗石建筑板材GB/T18601-2009天然石材术语GB/T13890-2008建筑构件和单元 热阻和传热系数计算方法GB/T20311-2006民用建筑能耗采集标准JG/T154-2007夏热冬冷地区居住建筑节能设计标准JGJ134-2010紧固件 螺栓和螺钉GB/T5277紧固件机械性能 螺栓、螺钉和螺柱GB3098.1-2000紧固件机械性能 螺母 粗牙螺纹GB3098.2-2000紧固件机械性能 螺母 细牙螺纹GB3098.4-2000紧固件机械性能 自攻螺钉GB3098.5-2000紧固件机械性能 不锈钢螺栓、螺钉、螺栓GB3098.6-2000紧固件公差螺栓、螺钉、螺柱和螺母 GB3103.1-2002紧固件机械性能 不锈钢螺母GB3098.15-2000紧固件机械性能 抽芯铆钉GB/T3098.19-200螺栓或螺钉和平垫圈组合件GB/T9074.1-2002混凝土用膨胀型、扩孔型建筑锚栓JG160-2004封闭型平圆头抽芯铆钉GB/T12615.112615.4-2004螺纹紧固件应力截面积和承载面积GB/T 16823.1-1997十字槽沉头自钻自攻螺钉 GB/T15856.2-2002十字槽盘头自钻自攻螺钉 GB/T15856.1-200弹簧垫圈 GB93绝热用岩棉、矿棉及其制品GB/T11835-2007绝热用玻璃棉及其制品GB/T13350-2008C、性能检测及验收标准建筑幕墙气密、水密、抗风压性能检测方法GB/T15227-2007建筑幕墙平面内变形性能检测方法GB/T18250-2000建筑幕墙抗震性能振动台试验方法GB/T18575-2001钢结构工程施工质量验收规范GB50205-2001钢结构施工规范GB50755-2012建筑密封胶材料试验方法GB/T13477.1-13477.20-2002建筑装饰装修工程质量验收规范GB50210-2001建筑节能工程施工质量验收规范GB50411-2007合格评定 词汇和通用原则GB27000-2006合格评定 供方的符合性声明 第1部分 通用要求GB27050.1-2006合格评定供方的符合性声明第2部分 支持性文件GB27050.2-2006金属材料 室温拉伸试验方法GB/T228-2002天然饰面石材试验方法GB/T9966.19966.8-2001第二章 工程概况一、工程概述工程名称: 九堡地块住宅（四）5#、6#、7#、8#、9#楼幕墙工程工程地点: 杭州市九堡禾佳路西侧，北临杨公路,南侧为沿江大道建设单位：浙江石英房地产开发有限公司 设计单位：浙江现代建筑设计研究院有限公司外墙装饰工程种类:石材幕墙 二、幕墙基本性能1、风压变形性能幕墙最高标高为82.7M，风压高度变化系数为0.45KN/M2 ，设计时风荷载最大标准值取最大设计值取0.45KN/M2 ，抗风压变形性能达1级。2、空气渗透性能本幕墙工程的空气渗透性能达到3级要求。3、雨水渗漏性能本幕墙工程的雨水渗透性能达到5级要求。4、平面内变形性能本幕墙工程的平面内变形性能达到2级要求。5、防火性能幕墙根据建筑防火分区，为满足防火要求，层间梁处采用难燃防火层构造。具体构造为：本工程的玻璃幕墙与层间楼板，幕墙与竖向隔墙间的缝隙，采用不燃材料岩棉或矿棉加以隔断，厚度不小于100mm，楼层间水平防烟带的岩棉或矿棉采用1.5mm厚的镀锌钢板承托，保证与楼板或墙体形成全封闭的隔离带，防止串烟。详见JD0204等。6、避雷系统防雷性能：符合建筑物防雷设计规范GB50057、民用建筑电气设计规范JGJ16-2008中规定的防雷建筑物要求，并应符合玻璃幕墙工程技术规范JGJ102-2003的第4.4.13条中规定：a、幕墙的金属框架应与主体结构的防雷体系可靠连接，并保持导电畅通；b、在主体建筑有水平均压环的楼层，对应导通立柱的预埋件或固定件应采用圆钢或扁钢与水平均压环焊接连通，形成防雷通路，焊缝和连线应涂防锈漆。c、幕墙的防雷主要是防止侧向雷击，在建筑标高45m以上，幕墙每10x10m或8x12m的范围内宜采用一根柔性导线上、下连通，并设置一个防雷引出点与建筑主体防雷体系可靠连接；d、兼用防雷功能的幕墙压顶板体系与主体结构屋顶的防雷系统应有效的连通。与电气承包商配合做好防直击雷措施。e、对于主体建筑45米以下幕墙应隔层作防静电接地,接地点可以以各防雷引下线柱子为准。7、耐撞击性能该幕墙采用25mm厚花岗石。其耐撞击性能达到3级。8、防腐蚀性石材幕墙钢龙骨均进行热锓镀锌处理。所用的连接件除具有一定的强度外，所有钢制零部件均进行了与其功能和位置相宜的防护处理，也具有足够的耐气候性。如：螺钉、垫圈等附件选用不锈钢件，所有连接角码均采取表面镀锌防腐处理， 所有的密封件为耐腐蚀的非金属材料。不同金属材料之间加设绝缘垫片，以防止电化腐蚀。钢立柱顶底采用4mm厚镀锌钢板封口, 防止钢立柱内壁腐蚀。第三章 项目施工目标及计划综述一、项目目标1、质量目标：确保工程达到“合格”。2、工期目标：合同工期为240日历天(暂定240日历天,具体以签订的合同工期为准)，按甲方要求服从整个建筑整体形象进度要求，并根据现场实际情况，各幢楼幕墙施工在总包主体结构验收后穿插施工（详见悦麒美寓5#、6#、7#、8#、9#楼石材幕墙工程总进度计划表）。3、安全文明施工目标：现场施工严格遵守现场施工作业制度，执行各项安全和文明施工规定。保证在施工期内，杜绝大事故，尽量降低小事故。配合土建争创双标化工地。4环境保护目标：无环境污染事故，无环境投诉案件。二、施工部署1、设立工程项目经理部，在项目经理指导下，项目部各成员按照各自职责权限全面有效地开展工作。2、严格按监理工程师要求施工，按监理程序办事，服从监理的制约，搞好工程质量。幕墙工程各分项，每施工段自检合格后报监理工程师验收，资料整理按施工段检验评定。3、作好项目划分：本工程质量要求高，因此施工过程中安排好与其他施工单位的工序交叉，密切配合协作，是搞好工程质量和缩短工期的重要环节。项目部要严密筹划组织管理工作，协调相互关系，协商好各专业插入配合时间。4、建立碰头会及联系会议制度，解决好与其他施工单位的配合协作。项目经理部定时召开内部技术、生产、材料等有关人员参加的碰头会，检查各施工段的具体实施计划进展情况和存在的问题,确定解决督促措施，落实到人，限期解决。建立联系会议制度，每周一次，由项目经理部负责各施工班组按统一进度计划和整体施工要求，提出需要配合协调的问题和质量问题，做好会议纪要，落实解决措施、时间、负责人。通过碰头会和联系会，把各施工班组组织起来，在总的进度控制计划下，做好各个施工班组的施工进度计划，组织立体交叉流水作业，实行联合协同作战。项目经理部应为各施工班组的施工创造必要的施工条件，如机
