浙江某超高层大酒店工程吊篮施工方案(吊篮安装、附示意图及计算书).doc

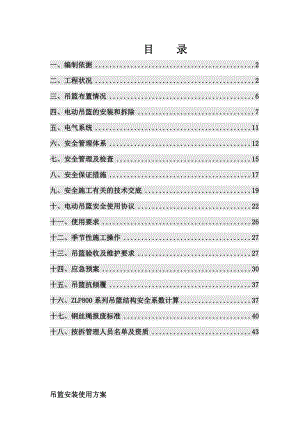

目 录一、编制依据2二、工程状况2三、吊篮布置情况6四、电动吊篮的安装和拆除7五、电气系统11六、安全管理体系12七、安全管理及检查15八、安全保证措施17九、安全施工有关的技术交底19十、电动吊篮安全使用协议22十一、使用要求26十二、季节性施工操作27十三、吊篮验收及维护要求27十四、应急预案30十五、吊篮抗倾覆37十六、ZLP800系列吊篮结构安全系数计算37十七、钢丝绳报废标准40十八、按拆管理人员名单及资质43 吊篮安装使用方案一、编制依据1.国家和行业颁布的有关现行设计和施工规范及标准；2.中华人民共和国高处作业吊篮标准GB 19155-2003；3. 君豪中心富达豪生大酒店吊篮施工方案项目工程图纸；4.建筑施工高处作业安全技术规范JGJ80-91；5.建筑施工安全检查标准JGJ59-99；6.建筑施工工具式脚手架安全技术规范JGJ202-2010；7.建筑结构荷载规范GB50009-20018. 浙江亚厦幕墙有限公司编制的幕墙工程专项施工方案；9. 杭州市建筑施工高处作业吊篮安全管理规定杭建监总工201045号文件 ；10.公安部（2009）46号文件 ，公安部消防局（2011）65号文件 ；二、工程状况根据君豪中心富达豪生大酒店工程实际情况，建筑高度104.34m，为满足大楼施工进度要求， 根据工程情况，选用无锡博宇建筑机械有限公司生产 ZLP800吊篮，相关技术参数如下：ZLP800吊篮的主要技术参数型 号 名 称ZLP800生产厂家无锡博宇建筑机械有限公司额定载重量800kg 升降速度7-9m/min平台尺寸（长×宽×高）6000mm×690mm×1160悬吊机构前梁伸出长度1000mm1500mm支架调节高度1180mm1880mm安全锁倾斜锁绳角度3º8º允许冲击力30KN提升机额定提升力800kg电动机型号YEJ100L4功率2.2kw电压380V转速1420r/min制动力矩15N.m质量吊篮平台300kg悬挂机构360kg配重1000kg整机重量1760kg钢丝绳吊篮专用钢丝绳6×19W+IWS8.6破断拉力69.25KNZLP800选用计算此工程幕墙材料主要由玻璃板块和石材构成，材料运输工作依靠卷扬机运输设备运至各个相应楼层，吊篮不作为垂直运输设备，只作为安装材料时的辅助平台，所以按照实际施工需要计算出符合要求荷载的吊篮型号；其中的可变荷载（即：活载）包括：操作人员、施工工具、施工材料、风载荷。计算如下：使用吊篮安装的材料最大规格为1000*1000*30的石材，吊篮上安排2名工人操作安装。材料计算：石材重量=石材面积×石材厚度×石材密度（2.8） =1×1×0.03×2800=54kg载荷计算：内部荷载=材料重量+工人重量×2+工具重量= 54+75×2+20=224kg风载荷计算公式：QWK=×F<查JGJ202-2010中5.1.4>式中：QWK吊篮的风荷载标准值（kN）； 风载荷标准值（kN/m2）；F吊篮受风面积（m2）风载荷标准值公式=gzsz <查GB50009-2001中7.1.1-2>式中 风荷载标准值(kN/m2)；gz高度 z 处的阵风系数；s风荷载体型系数； z风压高度变化系数； 基本风压(kN/m2)。阵风系数gz<查GB50009-2001中7.1.1-2>离地面高度（m）地面粗糙度类别ABCD51.691.882.303.21101.631.782.102.76151.601.721.992.45201.581.691.922.39301.541.641.832.21401.521.601.772.09501.511.581.732.01601.491.561.691.94701.481.541.661.89801.471.531.641.85901.471.521.621.811001.461.511.601.781501.431.471.541.672001.421.441.501.602501.401.421.461.553001.391.411.441.51注：A 类指近海海面和海岛、海岸、湖岸及沙漠地区； B 类指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇和城市郊区； C 类指有密集建筑群的城市市区； D 类指有密集建筑群且房屋较高的城市市区。由上表我们选择C类阵风系数gz 即gz=1.60s风荷载体型系数据GB50009-2001得s=1.3×=0.42风压高度变化系数z<查GB50009-2001中7.1.1-2>离地面高度（m）地面粗糙度类别ABCD5101520304050607080901001502002503003504004501.17 1.38 1.52 1.63 1.80 1.92 2.03 2.12 2.20 2.27 2.34 2.40 2.64 2.83 2.99 3.12 3.12 3.12 3.12 1.00 1.00 1.14 1.25 1.42 1.56 1.67 1.77 1.86 1.95 2.02 2.09 2.38 2.61 2.80 2.97 3.12 3.12 3.12 0.740.740.740.841.001.131.251.351.451.541.621.702.032.302.542.752.943.123.120.62 0.62 0.62 0.62 0.62 0.73 0.84 0.93 1.02 1.11 1.19 1.27 1.61 1.92 2.19 2.45 2.68 2.91 3.12 由上表我们选择C类风压高度变化系数z即z=1.7基本风压(kN/m2) <查GB50009-2001中附表D.4>中杭州50年的风压=0.45得 =gzsz =1.60×0.42×1.7×0.45 =0.514kN/m2吊篮工作状态时的总受风面积为F= 6×1.16×0.3+1.4 = 3.49 m2得出Q=×F=0.514*3.49=1.79kN=179kg所以此工程最大施工载荷为 = 286.74 kgZLP800型吊篮额定载荷为800 kg >286.74 kg所以符合承载要求单台ZLP800型吊篮组成部件： 提升机（ZLP800）2台； 安全锁（SL-A30）2把； 电控箱 1套； 屋顶吊架 2付； 工作平台 1套； 钢丝绳（ø直径8.6mm） 4根（长度根据楼层标高决定）； 极限开关（JLXK1-111） 2个； 手控手柄（COBB1） 1只； 配重块40块（25kg/块，每个悬挂机构20块） 电缆（3×2.5 + 2×1.5） 1根； 安全绳1根长度根据楼层标高决定）； 自锁器1只。三、吊篮布置情况君豪中心富达豪生大酒店工程施工量大，根据现场实际情况及幕墙公司初步要求，在建筑物顶层布置吊篮 ，共计吊篮78台，公寓1#楼27台，2#楼27台，酒楼24台，吊篮均采用标准吊篮，简图如下：在施工安全上，工作人员，在进行工作前，要求施工人员必须佩带好安全绳和安全帽才可以进行钢丝绳吊篮等安装操作工作。如在内部楼面位置上也有需要保护的部位，也应相应增加安全网或其他设施加以保护地面安全网及内部楼保护应由总包铺设。考虑到本工程建筑较高，相邻两个吊篮之间的距离必须大于300，如吊篮需要移位，按如下程序进行操作施工：1. 将工作平台放到平稳的位置；2. 将吊篮钢丝绳从提升机及安全锁内退出；3. 吊篮如需重新拼接、拆装时，应以装饰队的吊篮拆装流程规范为准。在安装移位作业区附近，应划出安全区，并设置护栏或警示标志。移位前，必须做好成名保护，移位人员必须戴好安全带、安全帽。对于本项目吊篮的安装，拆卸，移位，使用应符合杭州市建筑监督（2010）45号文件要求，城建部，公安部（2009）46号文件，和公安部消防局（2011）65号文件的要求。 四、电动吊篮的安装和拆除1.吊篮运抵施工现场后，安排好人员进行拼接安装工作。 吊篮安装时，应在前后支架安放地点无障碍物，前后支架应有5m以上的安装空间。具体布置应根据实际楼面布置进行调整。吊篮人员安装时人员应带好安全帽，安全绳等，进行安装。2.悬吊平台的安装、调试：（1）将底板垫高200mm以上平放，各基本节对接处对齐，装上篮片，低的篮片放于工作面一侧，用螺栓联接，预紧后保证整个平台框架平直。（2）将提升机安装在侧篮两端，安装时注意使安全锁支架朝向平台外侧。（3）装成后均匀紧固全部联接螺栓。安装图示：2、悬挂机构的安装、调试。a. 将内插杆插入前座和后座内，根据主体钢结构梁的高度，前支臂的高度在1880mm的范围内调节好，用螺栓固定，前、后座安装完成。b. 将前梁、后梁分别装入前座、后座的内插杆内，用中梁将前梁、后梁套连，并根据现场情况确定前梁的悬伸和前座、后座间的距离，确保抗倾覆系数2，将上立柱安放于前座的插杆上，将悬挂架装在前梁前端，索具螺旋扣装于后梁末端，用螺栓固定，高支架前立柱的高度为1.88m，考虑立柱之间的连接才能保证此高度。c. 将加强钢丝绳一端与前梁上的悬挂架固定，另一端经上立柱滚轮与后梁上索具螺旋扣固定，调节螺旋扣螺杆，使加强钢丝绳绷紧。d. 将工作钢丝绳、安全钢丝绳分别固定在钢丝绳悬挂架上，在安全钢丝绳适当位置安装行程限位板。e. 检查上述各部分的安装是否正确，尤其是钢丝绳夹是否按要求安装（详见钢丝绳）确认无误后，将悬挂机构放置于工作位置。工作钢丝绳离墙约600mm左右，悬挂机构间距等于工作平台的长度。配重平均放置在后座上，将工作钢丝绳、安全钢丝绳缓慢放下。注意！安装悬挂机构时，应满足下列条件：配重重量G与配重点到支点的距离b的乘积不小于
