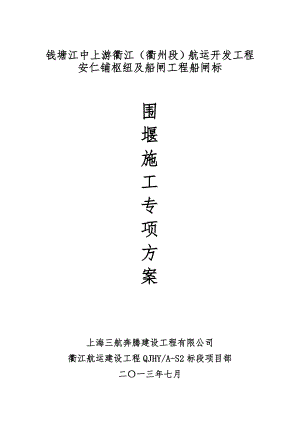

钱塘江中上游衢江（衢州段）航运开发工程安仁铺枢纽及船闸工程船闸标围堰施工专项方案上海三航奔腾建设工程有限公司衢江航运建设工程QJHY/A-S2标段项目部二一三年七月衢江航运开发安仁铺枢纽及船闸工程（船闸标）围堰施工方案第一章 工程基本情况一、工程概况安仁铺枢纽工程位于衢州市衢江已建的塔底水利枢纽下游约8km，衢江区境内上山溪上游约450m处，是钱塘江流域综合规划、钱塘江中游“三江”梯级开发规划推荐的开发建设项目。坝址以上集水面积8535km2，多年平均径流量95.40亿m3。是衢江干流六级开发中的第二级枢纽。工程以航运、发电为主，结合改善衢江区沿江两岸水环境，兼顾农田灌溉等综合开发。工程由船闸、泄洪闸及发电厂房等建筑物组成，船闸按四级航道通航标准设计，泄洪闸共设29孔×14m，电站装机容量为16MW，多年平均发电量为5966kW.hkW.h。枢纽工程为等工程，主要建筑物等级为3级，设计、校核洪水标准分别为50、100年一遇。 本标段为船闸标，施工内容包括船闸、左岸18孔泄洪闸、左河道上下游疏浚、江心洲开挖及门机桥施工等。二、编制依据1、中华人民共和国安全生产法2、水电基本建设工程防汛管理暂行条例3、浙江省交通建设工程质量和安全生产管理办法4、浙江省交通建设工程安全生产监督管理实施细则5、浙江省防汛防台抗旱条例6、浙江省公路水运危险性较大分部分项工程安全专项施工方案管理办法7、水电水利工程高压喷射灌浆技术规范（DL/T 5200-2004）8、水运工程土工合成材料应用技术规范（JTJ239-2005）9、水利水电工程等级划分及洪水标准（SL2522000）10、防洪标准（GB502011994）11、钱塘江中上游衢江（衢州段）航运开发工程安仁铺枢纽及船闸工程施工图设计（浙江省交通规划设计研究院，2012年8月）12、钱塘江中上游（衢州段）航运开发工程安仁铺枢纽及船闸工程（船闸标）施工招标文件13、钱塘江中上游（衢州段）航运开发工程安仁铺枢纽及船闸工程（船闸标）施工投标文件14、安仁铺枢纽及船闸工程实施性施工组织设计（上海三航奔腾建设工程有限公司-浙江省第一水电建设集团股份有限公司联合体项目部编写）15、钱塘江中上游衢江（衢州段）航运开发工程安仁铺枢纽及船闸工程（船闸标）施工安全风险评估报告16、关于钱塘江中上游衢江（衢州段）航运开发工程安仁铺枢纽及船闸工程施工导流方案调整报告的函复（衢发改函20132号，衢州市发改委、衢州市水利局、衢州市交通局）三、气象水文情况气象衢江流域属中亚热带季风气候区，冬夏季风交替明显，温和湿润，四季分明，日照充足，雨量丰沛。据实测资料统计，多年平均气温17.3，最高40.5，最低-10.4。多年平均降水量为1636mm、历年最大降雨量2464.5mm历年最小降雨量1105.7mm，历史日最大降雨量182mm，降雨量分配不均匀，34月或47月降水量占全年降水量的50%60%。67月，受静止锋影响，连绵阴雨，极易造成洪涝灾害。每年平均1次受强热带风暴和台风影响，大多发生在79月。年平均风速2.7m/s，最大风速19m/s，相应风向为W。流域内降水量时空分布不均匀，年内变化较大。据实测资料统计分析，本流域大洪水的主要成因为梅雨。水文安仁铺水电站集水面积8535km2，多年平均流量305.2m3/s，多年平均径流量96.32亿m3。降水量统计见下表：各区块多年平均年降水量统计表位 置集水面积（km2）年降水量（mm）湖南镇水库21511793.8湖南镇塔底区间60111856.5塔底安仁铺区间3731746.8安仁铺以上85351835.9设计洪水及坝址水位流量关系安仁铺坝址工程位置缺乏实测水位流量资料，设计采用借助附近水文站资料分析比较和水力学推求等方法予以推求。闸址设计洪水见表-1，闸址断面水位流量关系曲线成果见表-2，本工程建成前后闸址水位流量关系分别见表-3、表-4，安仁铺洪水调节计算成果表见-5-1 安仁铺闸址台汛期、非汛期设计洪水 分 期各频率（%）设计洪峰流量(m3/s)3.35102033.3台 汛45003830277018501310非 汛47504360371030402540-2 坝址断面HQ曲线安仁铺坝址H(m)Q(m3/s)H(m)Q(m3/s)H(m)Q(m3/s)H(m)Q(m3/s)440483475227705685104570496855339505710580461385011555452505812780472055118455567705915260-3 天然河道安仁铺闸址水位流量关系表水位(m)4444.54545.54646.54747.5流量(m3/s)03466100131163197水位(m)4848.54949.55050.55151.5流量(m3/s)245329470640866114014801870水位(m)5252.55353.55454.55555.5流量(m3/s)22902800335039804630533060806850水位(m)5656.55757.55858.559.059.5流量(m3/s)7302871097201080011940130701427015550 -4 安仁铺闸址水位流量关系表水位(m)4444.54545.54646.54747.5流量(m3/s)03370104138170205260水位(m)4848.54949.55050.55151.5流量(m3/s)3474966858951155148018452280水位(m)5252.55353.55454.55555.5流量(m3/s)27703340395046005250600067707610水位(m)5656.55757.55858.559.059.5流量(m3/s)85109520105801164012780140001526016540-5 安仁铺洪水调节计算成果表频率（%）洪峰流量（m3/s）洪水位（m）闸 上闸 下水位差20699055.1855.130.0510854056.0756.010.0651003056.8156.740.0721198057.7457.650.0911420058.6858.580.10四、地质条件工程位于浙中丘陵盆地中部低山平原地区。衢江河道开阔，一般宽约200m600m，江心洲及漫滩发育。目前航道基本为自然状态，随着近年来衢江流域砂石料大量开采，在主航道附近无序堆放了大量的人工分选后的废弃料卵石滩。枢纽区覆盖层主要为第四系全新统冲洪积层（al-plQ4），局部为人工填土（rQ），自上而下分述如下： 人工填土(rQ)，性质不均匀，成分主要为灰黄色砂砾卵石，松散，为河道沿线堤身填筑材料。左岸堤顶高程57.6m58.0m，厚5.5m；右岸堤顶高程59.9m58.0m，厚4.0m5.5m。第四系全新统冲洪积层（al-plQ4），两岸明显具二元结构。上部为粉土或粉砂层，灰黄色，松散，分布于两岸及江心洲一带，厚0.6m2.3m。建议承载力标准值fk=100 kPa120kPa，渗透系数k=3.7×10-3cm/s2.8×10-2cm/s，为中等透水性强透水性。下部为砂卵砾石层，卵石粒径一般2cm10cm，砂含量约20%30%（河床部位经采砂后细粒组缺失）。渗透系数K=1.7×10-3 cm/s6.7×10-2cm/s，属中等透水性强透水性。两岸及江心洲该层厚4.0m10.3m，河床段厚0.2m2.0m。河床部位经采砂，弃渣堆积杂乱，高低不平，细料缺失，级配不均匀，松散，渗透性极强。基岩为泥质粉砂岩、粉细砂岩，紫红色，属较软岩，基岩面较为平坦，顶板高程44.3m47.2m。强风化带一般厚0.5m2.0m，弱风化带一般厚3.0m5.0m。测区工程地质条件良好，未发现滑坡、崩塌等不良地质现象，河岸边坡的稳定性较好；工作区未发现有特殊性岩土分布；在勘探范围内未发现暗塘、坟墓等其它对工程不利的埋藏物。第二章 施工导流方案一、施工导流及度汛标准导流建筑物设计洪水标准本工程设计导流建筑物为5级，船闸施工导流设计洪水标准采用梅汛期5年一遇，洪峰流量为6990m3/s。左岸泄洪闸导流设计洪水标准采用非汛期5年一遇，设计洪峰流量为3040m3/s。施工期临时度汛洪水标准本工程施工期度汛标准采用全年10年一遇洪水，设计流量为8540m3/s。截流标准采用截流时段重现期5年一遇月平均流量。二、导流方式本工程采用分期围堰导流方式，一期先分别围右岸电站、11孔泄洪闸及左岸船闸，由缩窄后的左河道导流；二期围左岸18孔泄洪闸，保留船闸上下游及部分船闸纵向围堰，由已建成的右河道11孔泄洪闸导流。按照批准的导流方案，导流程序如下：第一阶段：为一期导流阶段，第一年9月至第二年4月15日由一期围堰挡水。一期围堰分左、右两岸布置。右河道上下游断流围堰形成一期右岸基坑，进行右河道11孔泄洪闸、电站厂房的施工。同时进行上中洲堤防、江心洲防护及左岸18孔泄洪闸上下游河道疏浚，同期左河道一期围船闸，填筑上下游和纵向围堰。其中厂房上下游围堰，部分厂房纵向围堰及船闸围堰按梅汛期P=20%设计，泄洪闸围堰按非汛期P=20%设计，在第二年4月15日前将厂房纵向围堰（右侧11孔泄洪闸上游围堰之间）按梅汛期P=20%标准填筑完毕，上中洲堤顶高程加高完成，江心洲防护全部施工完成，左侧18孔泄洪闸上下游河道疏浚至46.0m。第二阶段：为一期度汛阶段，第二年4月16日至7月15日由厂房及船闸围堰联合挡水，进行电站厂房及船闸的施工，右岸11孔泄洪闸停止施工，其堰顶及左河道（疏浚至46.0m）联合过流。第三阶段：第二年7月16日至第三年4月15日由一期围堰挡水，继续进行右河道11孔泄洪闸及船闸施工，并拆除一期右河道厂房及11孔泄洪闸围堰，一期船闸围堰保留，左侧河道束窄（232m）过流。第四阶段：为一期施工度汛期，第三年4月16日至7月15日由左侧船闸围堰挡水，一期已建
