浙江某框架结构综合实验楼高大模板工程专项施工方案.doc

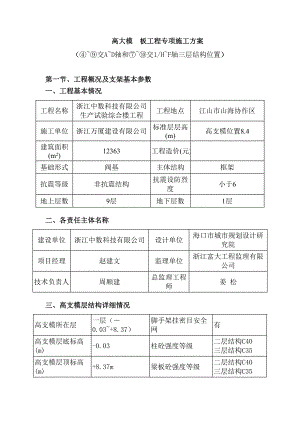

高大模 板工程专项施工方案（交AD轴和交1/HF轴三层结构位置）第一节、工程概况及支架基本参数一、工程基本情况工程名称浙江中数科技有限公司生产试验综合楼工程工程地点江山市山海协作区施工单位浙江万厦建设有限公司标准层层高(m)高支模位置8.4建筑面积(m2)12363工程造价(元)基础形式阀基主体结构框架抗震等级非抗震结构抗震设防烈度小于6地上层数9层地下层数1层二、各责任主体名称建设单位浙江中数科技有限公司设计单位海口市城市规划设计研究院项目经理赵建文监理单位浙江富大工程监理有限公司技术负责人周顺建总监理工程师姜 松三、高支模层结构详细情况高支模所在层一层（0.03+8.37）脚手架挂密目安全网有高支模层底标高(m)-0.03柱砼强度等级二层结构C40三层结构C35高支模层顶标高(m)+8.37m梁板砼强度等级二层结构C40三层结构C35最大板跨(m)7.5×9.9普通板跨(m)7.5×9.9最大板厚(mm)120普通板厚(mm)120最大柱截面尺寸(mm)700×700普通柱截面尺寸(mm)500×500最大梁跨(m)9.9普通梁跨(m)7.5最大梁断面尺寸(mm)350×650普通梁断面尺寸(mm)250×700四、高支模下方层结构情况及相应处理：一、 本工程交AD轴和交1/HF轴三层结构的高大模板支撑架立杆，全部支垫在地下室顶板结构层上，根据浙江中数科技有限公司生产试验综合楼高大模板工程专项施工方案专家论证审查报告第1.2条意见，经验算，作用在地下室顶板的实际施工荷载为9.506KN/, 不满足设计允许荷载要求，按以下方案进行处理；1、交AD轴和交1/HF轴地下室顶板下方的支模架在高支模架上方砼结构达到设计强度之前严禁拆除，地下室顶板下方的支模架立杆间距为1.01.2米，因此按1.2米进行验算；在该工程交AD轴三层结构砼施工时，地下室顶板结构砼强度已达到设计强度，作用在地下室顶板支模架立杆上的实际施工荷载为9.5063.56.606KN/,经验算，=1.05Nut/(AKH)=1.05×6.606×103/(0.174×489×0.978)=83.314N/mm2f=205N/mm2，满足要求。2、高支模区域内，二层结构部位的悬挑走廊可以穿孔，或者其下方的支模架间距与高支模架立杆间距同等设置，并且在高支模架上方砼结构达到设计强度之前严禁拆除。3、高支模区域内，位置4#楼梯可以穿孔，或者其下方的支模架间距与高支模架立杆间距同等设置，不大于1*1米，并且在高支模架上方砼结构达到设计强度之前严禁拆除。4、所有立杆基础加设C20砼垫块或木垫板。砼垫块平面尺寸要求不少于0.04m2，厚度不小于20公分；木垫板平面尺寸要求不少于0.04m2，厚度不小于4公分；二、本工程高大模板支撑架梁、板均采用双扣件，以确保安全；三、三层结构砼柱与梁板结构分开二次浇筑，砼柱先浇筑。四、在支撑架第二步、第四步高度的立杆主节点位置必须利用所有砼柱做好临时性拉结，同时利用二层结构梁每三跨立杆设置对称顶撑（转角加密），以保证架体的整体性稳固牢靠。（详见临时性拉结详图） 五、剪刀撑设置：沿模板支架纵向等间距设置二组，从顶层开始向下每隔2步设置一道水平剪刀撑。竖向沿支架四周，纵横向每隔4排设置一道竖向剪刀撑。六、要求工程外架同步搭设，在支撑架西面的外架外侧或在支撑架内部，可搭设“一字型”上人斜道，以作材料、人员上下和支架检查使用，斜道两侧加设防护栏杆。五、梁底模板支架搭设参数汇总表搭设参数梁截面尺寸(mm)300×650250×700模板支架形式扣件式钢管模板支架最大跨度99007500搭设高度84003600计算高度84003600计算截面300×650250×700梁底方木布置垂直梁轴线布置梁底方木规格间距60×80，每跨4根60×80，4根梁底立杆横距（截面方向）10001000梁底立杆纵距（跨度方向）10001000模板支架步距不大于1800梁底扣件数量双扣件剪刀撑沿模板支架纵向等间距设置二组，从顶层开始向下每隔2步设置一道；竖向沿支架四周，纵横向每隔4排设置一道。扫地杆离地（楼）面200mm高，纵横向连续设置水平拉接间距在支撑架第二步、第四步高度的立杆主节点位置必须利用所有砼柱做好临时性拉结，同时利用二层结构梁每三跨立杆设置对称顶撑（转角加密），以保证架体的整体性稳固牢靠。（详见临时性拉结详图）立杆基础参照第一节第4点意见处理钢管类型48×3.5扣件类型可锻铸铁制作六、板底底支撑架搭设参数汇总表（mm）搭设参数120mm支架形式扣件式钢管模板支架搭设高度8400计算高度8400步 距1800立杆间距1000（纵向）×1000（横向）板底方木间距60×80，500板底扣件双扣件剪 力 撑沿模板支架纵向等间距设置二组，从顶层开始向下每隔2步设置一道；竖向沿支架四周，纵横向每隔4排设置一道。水平拉结在支撑架第二步、第四步高度的立杆主节点位置必须利用所有砼柱做好临时性拉结，同时利用二层结构梁每三跨立杆设置对称顶撑（转角加密），以保证架体的整体性稳固牢靠。（详见临时性拉结详图）扫 地 杆离地（楼）面200mm高，纵横向连续设置立杆基础参照第一节第4点意见处理钢管类型48×3.5（壁厚不小于3.0 mm）扣件类型可锻铸铁制作第二节、编制依据一、施工组织设计二、施工图纸三、主要标准类别规范规程名称编号国家标准混凝土结构工程施工质量验收规范GB50204-2002国家标准钢结构工程施工质量验收规范GB50205-2001国家标准建筑工程施工质量验收统一标准GB50300-2001四、主要规程和规范类别规范规程名称编号国家标准建筑结构荷载规范GB50009-2001国家标准混凝土结构设计规范GB50010-2002国家标准钢结构设计规范GB50017-2003国家标准直缝电焊钢管GB/T13793国家标准低压流体输送用焊接钢管GB/T3092国家标准碳素结构钢GB/T700国家标准钢管脚手架扣件GB/5831-2006国家标准建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011国家标准建筑施工模板安全技术规范JGJ1622008浙江省标准建筑施工扣件式钢管模板支架技术规程DB33/1035-2006五、其它相关文件类别规范规程名称编号国家标准危险性较大的分部分项工程安全管理办法建质200987号六、本工程采用品茗软件进行计算。第三节、项目组织机构及管理职责图第四节、搭设思路及搭设参数一、支撑体系设计理念在保障安全可靠的前提下，兼顾简便、统一、经济、合理等要求，一般原则是：立杆步距一致，立杆纵或横距尽量一致或成倍数，便于立杆有一侧纵横向水平杆件拉通设置；构造要求按照规范设置，保证整体稳定性和满足计算前提条件。二、混凝土浇筑方式柱模板搭设完毕经验收合格后，先浇捣柱砼，然后再绑扎梁板钢筋，梁板支模架与浇好并有足够强度的柱和原已做好的主体结构拉结牢固。经有关部门对钢筋和模板支架验收合格后方可浇捣梁板砼。 施工时整个三层结构楼面砼浇筑过程中应从采用由中部向两边扩展的浇筑方式施工，事先根据浇捣砼的时间间隔和砼供应情况设计施工缝的留设位置。三、支撑体系方式根据本公司当前模板工程工艺水平，结合设计要求和现场条件，决定采用扣件式钢管架作为本模板工程的支撑体系。四、支架搭设其他参数及搭设方式一览表一、荷载参数模板自重标准值(kN/m2)0.3主楞、次楞自重标准值分别为(kN/m)0.038,0.01支架自重标准值(kN/m)0.15梁侧模板自重标准值(kN/m2)0.5新浇筑混凝土自重标准值(kN/m3)24梁、板钢筋自重标准值分别为(kN/m3)1.5,1.1是否考虑荷载叠合效应是施工人员及设备荷载标准值(kN/m2)1振捣混凝土时产生的荷载标准值(kN/m2)2模板风荷载标准值(kN/m2)0.245架体风荷载标准值(kN/m2)0.041风压重现期30年一遇基本风压w0(kN/m2)衢州市:0.45地面粗糙度B类(田野、乡村、丛林、丘陵及房屋比较稀疏的乡镇和城市郊区)模板支架顶部离建筑物地面的高度(m)10风荷载高度变化系数z1模板支架形式敞开式风荷载作用方向沿模板支架横向作用与风荷载在同面内的计算单元立杆数n10模板风荷载体型系数s1架体风荷载体型系数s0.167结构模板纵向挡风面积AF(m2)33二、模板参数模板类型胶合板模板厚度(mm)15验算方式二等跨连续梁模板抗弯强度设计值fm(N/mm2)15模板抗剪强度设计值fv(N/mm2)1.4模板弹性模量E(N/mm2)6000三、次楞参数次楞材质及类型方木截面宽度(mm)60截面高度(mm)80次楞抗弯强度设计值fm(N/mm2)13次楞抗剪强度设计值fv(N/mm2)1.3次楞弹性模量E(N/mm2)9000次楞截面惯性矩I(cm4)256次楞截面抵抗矩W(cm3)64四、立杆参数钢管类型48×3.25截面面积A(mm2)457抗压、弯强度设计值f(N/mm2)205截面抵抗矩(cm3)4.79回转半径i(mm)15.9第五节、构造要求一、架体总体要求1、保证结构和构件各部分形状尺寸，相互位置的正确；2、具有足够的承载能力，刚度和稳定性，能可靠地承受施工中所产生的荷载；3、构造简单，装拆方便，并便于钢筋的绑扎、安装，浇筑混凝土等要求；4、支架搭设按本模板设计，不得随意更改；要更改必须得到相关负责人的认可。二、水平杆1、每步纵横向水平杆必须拉通。2、水平杆件接长宜采用对接扣件连接，也可采用搭接。3、水平对接接头位置要求如下图。4、搭接接头要求如下图，将搭接长度范围内的中心点看成对接点，此时其搭接位置要求同对接（上图）。三、立杆1、立杆平面布置图（详见附图）2、搭接要求：本工程所有部位立杆接长应采用对接扣件连接，接头位置要求如下。封顶立杆可以采用搭接，搭接不小于2个扣件，搭接长度不小于1米。3、扫地杆设置四、剪刀撑1、水平剪刀撑：沿模板支架纵向等间距设置二组，从顶层开始向下每隔2步设置一道水平剪刀撑。2、竖向剪刀撑：模板支架四边满布竖向剪
