浙江某扩建综合楼及招待所深基坑工程专项施工方案.doc

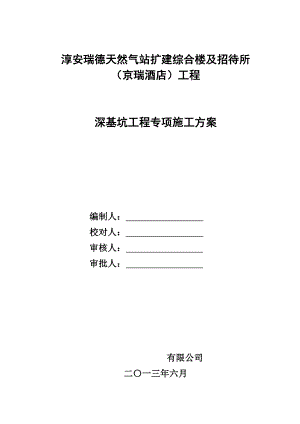

淳安瑞德天然气站扩建综合楼及招待所（京瑞酒店）工程深基坑工程专项施工方案编制人： 校对人： 审核人： 审批人： 有限公司二一三年六月目 录第一章 工程概况及环境情况5第一节 工程概况5第二节 周边环境条件6第三节 场内地质条件7第四节 地基土物理力学指标7第五节 场内地下水情况8第二章 编制依据8第三章 基坑支护设计概况8第一节 基坑围护设计方案8第二节 基坑降排水设计方案13第四章 基坑工程的重点、难点13第五章 施工部署14第一节 总体部署14第二节 项目班子组织14第三节 施工准备15第四节 施工机械配备和劳动力组织16第五节 基坑总体施工顺序17第六节 水平和垂直运输方案19第七节 施工进度计划19第八节 施工总平面布置19第九节 现场临电、用水布置20第十节 特别注意事项21第六章 分项工程施工方案21第一节 冲击成孔灌注桩施工方案21第二节 压顶梁、水平支撑梁施工方案23第三节 支撑和换撑拆除方案25第四节 土钉墙施工方案26第五节 土方开挖施工方案30第六节 基坑排水施工方案39第七节 土方回填施工方案39第七章 雨季、汛期等季节性施工措施45第八章 基坑工程监测46第一节 设计要求的施工监测46第二节 施工单位监测措施47第三节 周围挡墙、围墙、管线、建筑物监测措施49第九章 基坑支护应急预案49第一节 成立应急领导小组50第二节 应急材料准备50第三节 应急措施50第十章 工程质量保证措施53第一节 质量保证体系53第二节 质量保证体系网络图53第三节 组织措施54第四节 材料和设备保证措施55第十一章 工期保证措施55第十二章 安全保证措施56第十三章 文明施工保证措施58附件及附图附件：基坑围护设计图 工程地质剖面图 基坑围护设计方案论证意见及回复意见书附图：附图1、1#基坑开挖阶段施工平面布置图附图2、2#基坑开挖阶段施工平面布置图附图3、1#基坑第一次开挖平面工况示意图附图4、1#基坑第二次开挖平面工况示意图附图5、1#基坑第三次开挖平面工况示意图附图6、1#基坑第四次开挖平面工况示意图附图7、1#基坑第五次开挖平面工况示意图附图8、1#基坑第六次开挖平面工况示意图附图9、1#基坑基坑开挖剖面图附图10、2#基坑第一次开挖平面工况示意图附图11、2#基坑第二次开挖平面工况示意图附图12、2#基坑第三次开挖平面工况示意图附图13、2#基坑基坑开挖剖面图附图14、施工单位宏观监测点布置图附图15、基坑坡道示意图附图16、深基坑施工阶段施工进度表第一章 工程概况及环境情况第一节 工程概况工程名称：淳安瑞德天然气站扩建综合楼及招待所（京瑞酒店）工程工程地点：淳安县新安东路、市场路东侧的山体坡脚建设单位：淳安县瑞德天然气有限公司建筑、结构设计单位：北京军都晨宇工程设计有限责任公司监理单位：勘察单位：浙江省工程物探勘察院基坑围护设计单位：浙江省工程物探勘察院施工总承包单位： 拟建工程位于淳安县新安东路、市场路东侧的山体坡脚。该项目用地面积6633m2，总建筑面积为8890.14m2，其中地上总建筑面积为6633m2，地下建筑面积为2257.144m2。由25F招待所（2F地下室）、综合楼（1F地下室）、附属用房组成。框架结构，筏板、冲孔灌注桩基础。本工程采用85国家高程基准，自然地面平均高程为111.54m（施工前，地面平整后标高不得高于此标高）。1招待所筏板底标高为101.10101.84（包括100mm垫层，下同），开挖深度为9.7010.44m；坑中坑底标高为101.10，二次开挖深度为0.74m。2综合楼底板底标高为105.50107.60，开挖深度为3.305.50m；承台（地梁）底标高为104.80107.80，开挖深度为3.706.70m，底板高差2.20m。本工程周边相对空旷，其中东侧约5m和10m处为现状建筑（1F，框架结构，浅基础，基础埋深约1.0m）；南、西侧为现状山体，山体为现状斜坡，其高程在124.88145.00m，山体原始坡度约3040°，山体植被发育，水土保持良好。山体岩层产状340350°20°，岩性为砂岩、粉砂岩。山脚设有块石挡墙（挡墙高约3m，基础埋深约1.0m，基础持力层为中风化粉砂岩，挡墙上设有山体截排水沟）；北侧约15m外为现状建筑（6F，框架结构，桩基础）。本工程分为1招待所和2#综合楼等两个基坑组成。其中1#招待所基坑，平面形状为近似倒梯形，南北总长约56米，东西总长约为53米，周长约200米，开挖面积约为1700m2，开挖深度约为9.7010.44m，开挖土方量约为17000m3。其中2综合楼基坑，平面形状为近似长方形，南北总长约40米，东西总长约为30米，周长约140米，开挖面积约为1300m2，开挖深度为3.906.00m，开挖土方量约为6000m3。综合本工程开挖深度及地质条件和周边环境，根据建筑基坑工程技术规程（DB33/T1008-2000）划分，本工程1招待所基坑属一级基坑，2综合楼基坑属二级基坑。第二节 周边环境条件拟建工程位于淳安县新安东路、市场路东侧的山体坡脚。周边环境情况详见基坑围护设计图基护-03及附图一、附图二基坑阶段施工平面布置图。基坑东侧约5m和10m处为现状建筑（1F，框架结构，浅基础，基础埋深约1.0m）；基坑南、西侧为现状山体，山体为现状斜坡，其高程在124.88145.00m，山体原始坡度约3040°，山体植被发育，水土保持良好。山体岩层产状340350°20°，岩性为砂岩、粉砂岩。山脚设有块石挡墙（挡墙高约3m，基础埋深约1.0m，基础持力层为中风化粉砂岩，挡墙上设有山体截排水沟）；基坑北侧约15m外为现状建筑（6F，框架结构，桩基础）。 照片1 场地东侧（由北往南看） 照片2 场地南侧（由东往西看） 照片3 场地西侧（由南往北看） 照片4 场地北侧（由西往东看）在基坑施工前对周围建（构）筑物、管线等进行进一步专门核查，避免基坑施工时破坏周围环境。第三节 场内地质条件根据地质勘察报告，卸土后基坑开挖影响范围内的土层分布依次为：-1杂填土，灰黄色，干，松散状。由近期拆迁的建筑垃圾（红砖、混凝土块、碎瓦）及少量粘性土等堆积而成。成分杂，具有高压缩性。 -2素填土，灰黄色，干，松散状。由回填的碎、块石和粉质粘土组成，填土岩性为碎、块石成分风化粉砂岩，粒径在20200mm不等，含量约占1530%，余为粉质粘土。土质不均，回填时间约12年之久。 淤泥，灰色，湿，软塑状。主要由粘粒和少量粉粒构成，含少量腐殖质，土质较均一。 含角砾粉质粘土，褐紫色，硬可塑状。其成分为母岩（紫红色粉砂岩）风化而成，角砾含量约1015%左右，粒径以220mm为主，磨圆度差，呈棱角状、次棱角状，余为粉质粘土。 -1强风化粉砂岩，紫红色，岩质软。岩石结构大部分破坏，矿物成分显著变化，风化裂隙很发育，岩石破碎，干钻不易进尺。岩芯呈碎块状、短柱状，柱长一般在2040mm，岩体完整性较差，RQD基本为零。-2 中风化粉砂岩，紫红色，较硬。岩石呈粉砂结构，中至薄层状构造。结构部分破坏，风化裂隙较发育，岩体被节理裂隙切割呈大小不等的岩块。其物理力学性质较好，全场分布岩体完整性较好，RQD为3667%。本工程1#地下室基础由北往南分别坐落在第1-2素填土层、2淤泥和4-2中风化粉砂岩上，2#地下室基础落在第1-2素填土层。第四节 地基土物理力学指标各土层物理力学参数一览表层号名称重度（kN/m3）粘聚力C（kPa）内摩擦角j（度）1素填土（18.0）（15）（25）2-1粉质粘土19.022.011.02-2含砾石粉质粘土19.08.024.03-1卵石夹粉质粘土19.05.033.03-2卵石、圆砾19.335.04-2强风化粉砂岩（19.5）（80）（30）4-3中风化粉砂岩（20.0）（100）（40） 注：（ ）为经验值。第五节 场内地下水情况根据地质勘察报告，基坑开挖影响范围内的地下水类型为潜水。主要赋存于场区上部粘性土层内，潜水位随季节气候动态变化明显。浅部潜水位埋深一般为0.8015.20m，地下水位埋深和变化幅度受季节和大气降水的影响，动态变化大，水位变幅1.01.5m。场地地下水和土对混凝土结构具微腐蚀性，在长期浸水和干湿交替作用下具微腐蚀性。第二章 编制依据1、本工程地质勘察报告；2、本工程基坑围护图纸；3、本工程施工图纸、会审纪要4、 建筑变形测量规程JGJ/T8-20075、 建筑地基基础工程施工质量验收规范（GB50202-2002）；6、 混凝土结构工程施工质量验收规范（GB50204-2002）2011版；7、 建筑基坑支护技术规程（JGJ120-2012）8、 建筑施工安全检查标准JGJ59-2011。9、 混凝土结构设计规范（GB50010-2010）中有关条文要求10、 杭州市现行的有关文明施工和安全生产规定11、 建筑基坑工程技术规程（浙江省标准DB33/T1008-2000）12、住房和城乡建设部建质200987号文“关于印发危险性较大的分部分项工程安全管理办法的通知”13、 浙江省安全生产条例14、 国家及浙江省的有关标准图集15、 国家及浙江省的有关规范、规程和标准16、 公司相关文件和标准第三章 基坑支护设计概况第一节 基坑围护设计方案一、1#地下室1#地下室根据设计提供方案做法采用排桩+内支撑和自然放坡（局部土钉墙加固）的支护结构。1、冲孔灌注桩做法基坑支护桩为冲孔灌注桩，桩径为800mm，桩间距为1100mm。桩身混凝土强度为C30；桩顶上设压顶梁一道，混凝土强度为C30，桩数量约100根，桩长15m。2、支撑体系及支撑换撑支撑采用现浇钢筋混凝土支撑，混凝土强度为C30。支撑立柱桩采用钢格构柱插入直径800mm的钻孔灌注桩中，格构柱插入钻孔桩中2.0m，立柱桩桩长6.8m桩端进入4-2层1.0m，格构柱上位于底板位置设止水钢片，止水钢片应在基坑开挖至坑底后、浇注底板前于底板中部焊上。支撑换撑：传力带一：浇捣地下室基础后，用素砼浇捣填实基础承台、底板与围护桩间的空隙，素砼强度等级同底板砼，厚度跟底板相同，底板达到设计强度80后，方可拆除水平支撑。传力带二：采用钢筋混凝土构件，厚度同同标高底板。3、土钉墙做法土钉墙采用C20喷射砼，面板厚度80mm，分二层施工：喷射第一层混凝土厚
