浙江某小区高层商住楼桩基础施工组织设计(泥浆护壁钻孔混凝土灌注桩).doc

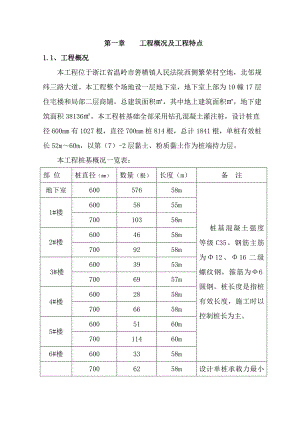

第一章 工程概况及工程特点1.1、工程概况本工程位于浙江省温岭市箬横镇人民法院西侧繁荣村空地，北邻规纬三路大道。本工程整个场地设一层地下室，地下室上部为10幢17层住宅楼和局部二层商铺。总建筑面积，其中地上建筑面积，地下建筑面积38136。本工程桩基础全部采用钻孔混凝土灌注桩，设计桩直径600mm有1027根，直径700mm桩814根，总计1841根，单桩有效桩长52m60m，以第（7）-2层黏土、粉质黏土作为桩端持力层。本工程桩基概况一览表：部 位桩直径（）数量（根）长度（m）备 注地下室60057658m桩基混凝土强度等级C35。钢筋主筋为12、16二级螺纹钢，箍筋为6圆钢。桩长度是指桩有效长度，施工时以控制桩长为主。1#楼6005855m70010358m2#楼6004658m7009258m3#楼6003953m7006957m4#楼6002858m7006658m5#楼6005160m70011460m6#楼6003358m7006258m设计单桩承载力最小值1865KN，单桩承载力最大值KN。7#楼6004655m7007357m8#楼6003358m7006258m9#楼6006558m70010258m10#楼6003552m7007255m合计60010101825根7008151.2、场区工程地质特性拟建施工场地地处海积平原，地形平坦，不具备滑坡、崩塌、泥石流等地质灾害产生的环境条件，场地稳定性较好，适宜建筑。根据勘察报告显示，在勘查深度范围内，场地勘探深度以浅地基土共分11个工程地质层，19个工程地质亚层，其各层特性详见地质勘察报告。1.3、施工组织设计编制依据：1、本工程桩基设计图及其说明。2、2004浙G23钻孔灌注桩图集。3、地质勘察报告。4、建筑桩基技术规范(JGJ94-2008)5、工程测量规范(GB50026-2002)6、钢筋焊接及验收规程(JGJ18-96)7、混凝土结构工程施工质量及验收规范（GB50204-2002）8、混凝土质量控制标准（GB50164-92）9、国家现行的其它有关规范、规程及标准。第二章 施工准备施工必须做到精心组织，合理设计，科学管理，确保工程项目的顺利展开。2.1 施工场地准备施工场地准备开工前对施工场地进行必要的清理。根据施工场地布置图及钻机施工走向，埋设生产用水管，安装接头，埋设或架设施工用电缆，安装配电柜，挖砌泥浆池。场地周围挖好排水沟。在车辆进出口修筑洗车槽。临时设施布置充分考虑现场条件，现场搭建部分生产临时设施。所有临时设施均按计划统一、合理布置，以保证施工现场文明整洁。 将规划定点轴线复测，作好引出桩工作，建立测量控制网。2.2 施工技术准备（1）开工前会同甲方、监理、设计等部门进行图纸会审、技术交底，做好会审记录。（2）组织所有参与项目施工的生产、施工技术人员进行技术交底，认真学习，领会设计意图，使每个人都对该项目施工有一个全面的了解。（3）根据现行评定规范标准和施工资料验收要求，配合甲方按施工技术管理资料、质量保证资料及验收评定资料三大类备齐各种施工验收专用表格，报监理工程师审查。（4）会同甲方、监理对施工轴线点、水准点进行移交验签，根据设计图纸在现场布设测量控制网，报监理工程师验收，测量控制点布设牢固，并做好保护标志。（5）张挂各种施工用图表，便于日常施工管理。（6）各项准备工作做完，具备开工条件后，填写开工报告，上报甲方及监理方审查，申请工程开工。2.3 安全文明施工准备（1）在施工现场设置统一制作的工地平面图、工程概况牌、管理人员及监督电话牌、安全生产纪律牌、文明施工牌和现场防火责任牌。（2）开工前会同甲方收集施工场地内各类管线资料，制定管线保护技术措施，对施工人员进行书面交底，明确责任。（3）制作施工人员身份证明的胸卡，备足安全帽，并配有统一标志。2.4 主要施工机械设备计划根据本工程设计施工技术要求、设计工作量、计划工期及施工现场实际情况，我公司将投入16台回旋钻机开展该项目工程的施工。主要设备暂定于2013年7月31日进场（具体进场时间以甲方通知的进场时间为准），按业主要求统一部署，科学管理，精心组织，全面展开施工，施工用主要机械设备及配套机具计划见主要施工机械计划表：主要施工机械计划表序号机械或设备名称型号或规格单位数量功用进场时间1GPS-15型钻机65KW台13钻进成孔7月31日2GPS-10型钻机60KW台12钻进成孔8月3日3泥浆泵3PN台25钻进循环泥浆、补浆7月31日4排污泵7.5KW台25排污8月3日5汽车吊16T台2安装、下笼、砼浇注等7月31日6发电机组41-350-1台2自备发电7月31日7电焊机BX3-500台12钢筋笼制安7月31日8切割机CJ5-40台6钢筋制备、取样7月31日9灌浆斗2.5 m3个16灌 砼7月31日10储浆斗1.2 m3个16灌 砼7月31日11导管258米1600灌 砼7月31日12高压胶管6寸根25循环泥浆、清孔、排浆7月31日13钻头700个20钻进成孔7月31日14钻头600个20钻进成孔7月31日15挖掘机PC-200-1台1挖土清渣7月31日16泥浆搅拌机自制台10配制泥浆7月31日17全站仪NTS-332台1测放桩位7月31日18水准仪-台2测标高7月31日19泥浆比重仪-台2测泥浆比重7月31日20漏斗粘度-套3测粘度7月31日21坍落度测试器-个3测砼坍落度7月31日22试模-副30制作砼试块7月31日2.5主要施工材料计划本工程混凝土全部采用商混凝土。对钢筋施工主材，拟选用那些信誉好质量过硬厂家的产品，禁止使用一些杂牌小厂的产品。材料的货源准备充足，以免因材料供应而影响施工。原材料进场严格验收，定期定批抽查，符合质量标准方可进入施工现场，并对各种原材都必须见证取样进行复试检验。根据设计工作量主要材料计划用量见主要材料计划用量表。主要材料计划用量表名称规格单位数量功用备注钢筋16t1185t做钢筋笼根据进度进场12t做钢筋笼6t做钢筋笼商砼C35m339727m3成桩根据进度进场2.6 主要人员组织及劳动力安排计划为了确保工程保质、保量、安全、高效地完成，根据以岗定员的原则，我公司选派技术过硬、作风顽强的施工队伍，人手一岗，各负其责，既充分调动职工的积极能动性，又避免了职责不明、相互推诿的现象发生。施工人员进场后，进行必要的入场教育，使之能迅速进入角色，确保工程顺利进行。人员组织安排见劳动力安排计划及动态分析表： 人员安排计划及动态分析表管 理 人 员岗位人数进场时间生 产 施 工 人 员岗位人数进场时间项目经理17月20日操作手807月31日项目副经理17月20日钢筋工207月31日现场负责17月20日灌浆工207月31日技术负责17月25日测量员37月25日施工员57月25日起吊工167月31日质检员27月25日电焊工107月31日安全员17月25日电工27月31日材料员17月25日杂工67月31日预算员17月25日炊事员27月20日第三章 主要施工方法3.1、泥浆护壁钻孔灌注桩施工工艺流程测量定位护筒埋设钻机安装定位钻进成孔、钢筋笼制作一次清孔钢筋笼置放下导管及二次清孔水下砼灌注空孔回填桩端后压浆，见钻孔灌注桩施工工艺流程图。钻孔灌注桩施工工艺流程图施工准备放桩中心钢筋笼制作挖泥浆池定 桩 位钢筋笼转运制备泥浆埋设护筒钻机定位成 孔一次清孔下置钢筋笼、压浆管路下 导 管二 次 清 孔砼试块制作测坍落度试砼 运 输灌 注 砼储污浆池导 管 起 卸排 污 车排污场地护筒拔除3.2、施工方法及技术要求3.2.1 测量定位（1）由建设方会同规划部门提供红线图，移交定位基准点和水平高程点，或经该点外引基准点，经双方测量校核无误后签证，并做好永久性标记和保护。（2）采用全站仪以基准点为准，建立测量控制网，埋设测量控制点。根据甲方提供的桩位坐标测放并校核，报监理工程师复核签证。（3）明确桩位与拟建基础的关系和桩位设计允许偏差，测量偏（误）差应控制在允许偏差范围内。(4)桩位用钢筋头做好标记，并加以保护，以便施工桩位定位。（5）施工桩位一般使用钢筋头或竹片进行施放，每个桩位应注明桩位编号。（6）如桩位较多，必须每隔十个桩位施放一个较为基准桩位，此基准桩位采用木桩及钢钉施放，并在基准桩上标明桩位编号，施工时可用此基准桩对相邻桩位进行复核。桩基施工测量施工工序控制表序号项 目控 制 要 求1测量仪器有关部门鉴定合格在鉴定有效期内使用仪器报监合格2测量人员经过测量培训合格测量员持证上岗报监认可3测量控制点业主提供测量控制点有效的书面测量控制点资料现场实际测量控制点交接4测量控制网控制网布置与工程轴线平行提供测量控制网布置图提供测量控制有效数据控制点距桩基区域20m以上定期检查控制网监理核查合格5投放桩位每个桩位都要有钢筋头标志桩位测量放样允许偏差2cm画测量成果及统计投放数量监理核查合格签字同意施工6班组施工项目部通知测量交底班组自查已施放的桩位（带桩号标识）现场复测桩位3.2.2 护筒埋设定位（1）通过甲方提供的红线图和桩基设计图，按桩基施工走向用测量仪器测放轴线和桩位点。（2）人工挖出比设计桩径大1015cm、深1.50-1.80m的圆坑，在确认其下部无钻孔障碍后即可下护筒，否则排障。
