浙江某多层框架结构家居广场钢结构施工方案(附图丰富).doc

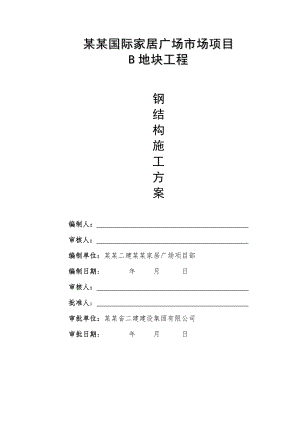

某某国际家居广场市场项目 B地块工程 钢 结 构 施 工 方 案 编制人： 审核人： 编制单位：某某二建某某家居广场项目部编制日期： 年 月 日 审核人： 批准人： 审批单位：某某省二建建设集团有限公司审批日期： 年 月 日 目 录第1章 编制依据和说明61.1 编制依据61.2 工程概况71.3 主要材料技术要求111.4 本工程重难点分析11第2章 施工部署132.1 施工现场总平面布置132.2 施工部署原则与思路142.3 施工人员计划162.4 设备资源计划172.5 工程管理目标19第3章 钢结构的深化设计203.1 设计质量管理流程图213.2 钢结构深化设计具体包含内容213.3 设计引用标准213.4 图纸深化设计一般规定223.5 图纸深化设计保证质量措施233.6 变更图纸的管理和保证质量措施243.7 本工程图纸深化程度要求25第4章 钢结构制作方案及工艺要求274.1 钢构件制作工艺和设备274.2 构件制作技术准备304.3 钢管柱卷制成型的加工控制324.4 型钢构件制作工艺和方案444.5 成品终检、构件标识564.6 钢结构构件运输方案及成品保护措施57第5章 钢结构安装方案605.1 钢结构件安装工艺流程605.2 钢结构件的分布615.3 吊装设备的选择、吊装顺序和布置645.4 本项目钢结构安装总流程655.5 预埋锚栓的安装685.6 钢管柱的安装71第6章 工程质量保证措施776.1 质量管理体系概述776.2 施工各阶段具体人员的职责786.3 原材料质量控制措施796.4 钢构件加工精度质量控制方法816.5 焊接施工质量控制方法83第7章 安全及文明施工保证措施857.1 安全组织保证体系857.2 安全施工保证措施867.3 现场文明施工保证措施907.4 钢构件加工、制作安全控制措施927.5 高空作业安全控制措施937.6 临边作业安全控制措施947.7 洞口作业安全控制措施947.8 攀登作业安全控制措施957.9 交叉作业安全控制措施957.10 起重机施工安全控制措施967.11 防止高空坠落和物体落下伤人977.12 焊接设备和用具的空中转运与存放97第8章 环境保护措施988.1 环境保护的措施988.2 防止噪声污染99第9章 施工进度保证措施1009.1 工程进度节点计划保证措施1009.2 确保工期的技术组织措施101第10章 季节性施工保证措施10410.1 台风、雨季施工措施10410.2 高温天气施工保证措施106第1章 编制依据和说明为了确保工程有组织、有计划地进行，必须做好施工组织部署，尽量采用新技术、新工艺、新材料、新设备，充分发挥我公司的综合管理能力，对施工要素进行动态管理，使人力、机械、材料及施工场地得以合理使用，确保整个工程安全、优质、高速、文明地完成。1.1 编制依据1、某某国际家居广场市场项目B地块工程设计施工图。2、国内现行标准、规范、规程序号名 称编 号备注1气体保护电弧焊用碳钢、低合金钢焊丝GB/T8110-952热轧H型钢和剖分T型钢GB/T11263-20053埋弧焊用碳钢焊丝和焊剂GB/T5293-19994钢结构防腐涂料ZBZ51006-875高层民用建筑钢结构技术规程JGJ99-986钢结构工程施工质量验收规范GB50205-20017建筑钢结构焊接技术规程JGJ81-20028钢结构高强度螺栓连接的设计、施工及验收规程JGJ82-919钢焊缝手工超声波探伤方法和探伤结果分级GB11345-8911钢混凝土组合楼盖结构设计与施工规程YB9238-921.2 工程概况1、钢结构设计概况本项目位于北仑区小港街道新立村，南接江东科技园区，毗邻东部新城、中心商务区，东靠江南公路，西临甬江，绕城高速与北仑港出口连接线直达广场，并与东外环相连。分为地下一层和地上四层总高度为21.15m。其中钢结构与主体结构同步施工，地下一层，地上四层都包含结构工程。钢结构安装分为三个区，分别是AB连廊区，有15支钢管混凝土柱，柱底标高-4.600m； B圆弧区有13支箱型钢混凝土柱，柱底标高分别为-4.600m、-6.400m、-5.400m；BC连廊区有20支钢管混凝土柱柱底标高分别为-5.600m、-4.600m、-2.300m、-5.900m； 钢管混凝土柱,总用钢量约2000t;1项目名称某某国际家居广场市场项目B地块工程2设计单位杭州市建筑设计研究院有限公司3建设单位某某国际家居广场有限公司4建筑层数地下1层、地上4层5建筑高度21.15m6结构形式框架结构7钢结构部位钢管凝土柱、箱型凝土柱 钢桁架8钢结构总量约2000吨9工程地点北仑区小港街道新立村2、主要构件截面形式分布位置构件类型截面类型截面尺寸(mm)材质AB连廊钢管柱750*30Q345BAB连廊箱型梁1100X350X26X22800X300X26X22600X250X16X14600X300X26X22Q345BAB连廊H型钢梁600X250X16X14Q345BAB连廊系杆250X300X10X10Q345BAB连廊腹杆200X200X8X8Q345BBC连廊钢管柱750*30800X36Q345BBC连廊箱型梁1100X350X26X22800X300X26X22600X250X16X14600X300X26X22Q345BBC连廊H型钢梁600X250X16X14Q345BBC连廊系杆250X300X10X10350X250X14X14Q345BBC连廊腹杆200X200X8X8Q345BB圆弧区箱型柱650x650x30x30600x600x30x30600x800x30x40600x600x30x30Q345GJCB圆弧区箱型梁500x700x32x36Q345GJCB圆弧区H型钢梁400x700x24x30Q345GJCB圆弧区柱间支撑1400x400x24x30600x400x28x32Q345GJCB圆弧区柱间支撑2900x500x32x32600x500x40x40Q345GJC4、本工程钢结构主要节点形式钢管柱脚节点钢管柱与混凝土梁节点1.3 主要材料技术要求1、设计中选用的各种建筑材料及其规格必须有出厂合格证明,并应符合国家及主管部门颁发的产品标准,主体结构所用的建材均应经试验合格和质检部门抽检合格后方能使用。2、承重结构采用的钢材应具有抗拉强度 伸长率 屈服强度各硫 磷含量的合格保证,对焊接结构尚应具有碳含量的合格保证.焊接承重结构以及重要的非焊接承重结构采用的钢材还应具有冷弯试验的合格保证。3、Q345、Q420钢执行国家标准低合金高强度结构钢GB/T1594-1994。4、螺栓及焊钉1）普通螺栓4.6级-C级,执行国家标准六角头螺栓-级GB/T5780-2000；2）圆柱头焊钉 栓钉 连接件的材料应符合国家标准电弧螺栓焊用 圆柱头焊钉GB/T10433的规定。1.4 本工程重难点分析1、与各专业之间立体交叉作业、协调配合是保证本工程顺利实施的重点工作。分析：由于本项目土建、钢结构的工作面、工作时间相互交叉、同步发生；结构施工同专业施工紧密结合，钢结构施工必须连续地，优质高效地完成钢结构的安装，为后续专业分包单位创造便利。解决方案：A、充分分析项目特点组建精干的管理团队调遣公司内部最优秀的施工管理团队组建本项目管理班子，立即开展该项目相关工作，不仅协调业主及总包方做好场地工作面的组织和移交，争取半个月内将地下室部分结构深化设计图纸提交设计院审核。B、实行分区分段施工，组织各工序进行立体交叉错位施工，保证施工的安全、进度和质量。2、箱型、圆管钢柱变形控制和制作精度控制：分析：钢柱的如何保证它们的焊接质量、保证本工程的建造精度能满足设计要求,保证现场安装的顺利进行，焊接变形的控制和制作精度控制将是本工程的重点和难点。解决方案：A、公司拥有数控切割机和门型自动埋弧焊机以及端头铣，先进的机械设备为优质高效地完成构件焊接提供了良好条件，并制定先进的制作工艺措施来保证焊接质量。B、加工过程控制是关键，钢结构施工要求一次性成型，公司和加工厂共同安排专职质检员严格执行过程控制，严格按精品过程、过程精品的指导思想开展工作。C、为保证施工质量，我们选择了合理的节点和连接形式。3、箱型、圆管钢柱接头的安装精度控制是重点解决方案：A、公司拥有先进的数控切割设备可以非常准确的保证接头的加工尺寸，以保证现场管柱接头的对接质量。B、安装过程控制是关键，合理控制安装程序和焊接工艺，严格按精品过程、过程精品的指导思想开展工作。C、为保证施工质量，我们选择了优秀的焊接工人到本项目进行施焊。第2章 施工部署2.1 施工现场总平面布置施工现场总平面布置图(见蓝图)。施工总平面布置合理与否，将直接关系到施工进度的快慢和安全文明施工管理水平的高低，为保证现场施工顺利进行，具体的施工平面布置原则如下：1、在满足施工的条件下，尽量减少对施工场地的占用；2、在保证场内交通运输畅通和满足施工对材料要求的前提下，最大限度的减少场内运输，特别是减少场内二次搬运；3、本工程用于钢构件堆放的场地十分有限，须根据施工进度，合理安排好构件进场时间和顺序，减少构件堆放数量和时间。如因工程需要，须同时安装大量钢构件，可采用多台货车同时运输，减少构件现场堆放。钢构件一般堆放在吊装范围内，便于吊装，减少二次搬运，对于堆放在现场的构件应在第一时间吊装完。4、符合施工现场卫生及安全技术要求和防火规范。5、材料堆放场地进场构件必须分类、分规格堆放，并作好标识。现场构件保管，将依据材料的性质采取必要的防雨、防潮、防晒、防火、防爆、防损坏等措施。2.2 施工部署原则与思路本工程钢结构工程施工部署原则为：工序安排上统筹考虑、土建与钢结构合理搭接；资源保证上比选优化、均衡配置；
