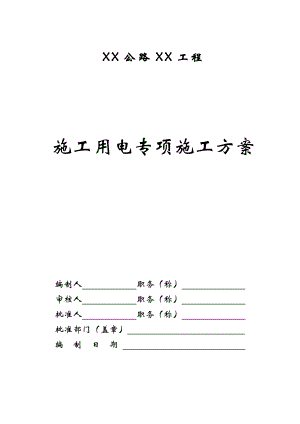

XX公路XX工程施工用电专项施工方案编制人 职务（称） 审核人 职务（称） 批准人 职务（称） 批准部门（盖章） 编 制 日 期 目 录一、工程概况2二、施工主要用电设备一览表3三、总电力负荷计算3四、1#分配电箱电力负荷计算4五、2#分配电箱电力负荷计算6六、3#分配电箱电力负荷计算7七、4#分配电箱电力负荷计算8八、线路敷设10九、电工10十、安全距离与外电防护11十一、供电路线12十二、电缆线路12十三、配电柜（盘）、配电箱及开关箱13十四、电器装置的选择15十五、使用与维护15十六、照明16十七、接地17十八、防 雷18十九、用电防火措施19二十、用电安全措施19一、工程概况本工程位于XX梅墟至小港路段。建设规模：XX公路XX工程西起东外环路，东至绕城高速公路，全程桩号：K0000.64K2+752.33，道路设计全长2752.33 米，规划近期标准路幅宽度54 米。XX公路为城市主干路，设计车速为60Km/h，交叉口设计车速为30Km/h。道路依次途经规划道路一规划道路四。道路标准路幅段面为：7.5m 人非混行道（3.5m+4m 非）+2m 绿化隔离带+11.5m 机动车道+12m 中央绿化分隔带+11.5m 机动车道+2m 绿化隔离带+7.5m 人非混行道（4m 非机动车道+3.5m 人行道）。机动车道以及非机动车道采用沥青混合料路面，人行道和步道采用人行道砖铺设。全线完成雨污水管道的铺设，雨、污水分流制实施。过河架设桥梁，共六座，分别为1号6号桥（其中1号5号桥为主线桥梁，6号桥为人非混行道桥梁），一处填埋河道采用22000 管涵沟通。工程范围：桩号为：K0000.64K2+752.33范围内的道路、桥梁、管线与配套设施等工程。本工程由业主沿道路沿线提供四只各200KVA变压器，功率共800KVA，考虑到施工现实的实际情况，施工现场道路沿线设置四只分配电箱，各种机械均设一只末端开关箱。施工用电做到三级配电，三级保护，另外本工程施工单位自备150KWA发电机备用。二、施工主要用电设备一览表设备名称电动表电焊表照明台数单机容量KVA容量KVA台数单机容量KVA容量KVA容量KVA搅拌机25.511.0震动机101.515水 泵102.222.0切割机22.24.4电焊机913.5121.5顶进设备45.522.0钢筋切断机15.55.5钢筋弯曲机13.03.0钢筋对焊机12020电动葫芦15.55.5GPS-10型钻机350150多功能桩机2160320水泥搅拌桩机23060合 计638121.525三、总电力负荷计算（一）按施工现场总准备计算电力负荷1、有功计算功率上表电动表容量为638KW总装容量：pe=638+121.5+25=784.5KVA总装容量选用K=0.7 cosp=0.75动力照明用电总量：P=Kpe/cos p=0.7×784.5/0.75=732.2KVA2、总电力负荷计算：Cos=1.25×732.2=915.2KVA（二）按负荷性质分组需要系统法计算电力负荷 Sjs =0.95×(1.38K1Ps1+K2Ps2+K4Ps4)=0.95×(1.38×0.68×638+0.35×121.5+0.7×25)=625.8KVA（三）变压器额定容量选定Se=800KVASjs=635.8KVA 因此业主提供共800KVA低压损耗变压器满足施工用电要求。（四）总干线的总开关、总漏电保护器、总导体截面选择1、总干线负荷计算：Ijs=1.52Sjs=1.52×625.8=951.2A2、总开关及漏电保护器的选择总开关选择：IH1.3Ijs=1.3×951.2=1236.6A选用HR3-800/1500熔断器式开关为总开关总漏电保护器选择IH1.3Ijs=1.3×951.2=1236.6A选用正泰电器dw16系列万能式断路器，额定电流100A至4000A。3、从变压器到总箱导线截面积选择：IL1.3Ijs=1236.6A选用150mm2铜线为相线查表IL=1500A>Ijs=1236.6A选用1205mm2铜线为工作零线及保护零线电线规格为VV-（3×150+2×120）四、1#分配电箱电力负荷计算1#分配电箱用电设备一览表设备名称电动表电焊表台数单机容量KW容量KW台数单机容量KW容量KVA电焊机913.5121.5总 计121.5（一）按施工现场总装容量计算电力负荷:1、有功计算功率：总装容量：pe=121.5总装容量选用：K=0.7 cosp=0.75动用用电容量：P动=Kpe/cosp=0.7×121.5/0.75=113.4KVA2、总电力负荷计算：Cos=1.25×113.4=140.6KVA（二）按负荷性质分组需要系数法计算电力负荷：Sjs =1.05×1.38K1Ps1=1.05×1.38×0.68×121.5=119.7KVA（三）干线的开关、漏电保护器、导体截面选择：1、干线负荷计算：Ijs=1.52Sjs=1.52×119.7=182A2、开关及漏电保护器的选择开关选择：IH1.3 Ijs =1.3×182=236.6A选用HG1-150/300熔断式开关漏电保护器选择：IH1.3Ijs =1.3×182=236.6A选用四级DZ15L-150/300漏电断路器，额定电流300A额定漏电动作电流In=150mA额定漏电不动作电流In=75mA额定动作电流时间为0.2S3、导体截面积选择：IL1.3Ijs=236.6A选用35mm2铜线为相线查表IL=350A>Ijs =182A选用25mm2铜线为工作零线及保护零线电线规格为VV-（3×35+2×25）五、2#分配电箱电力负荷计算2#分配电箱施工用电设备一览表设备名称电动表电焊表台数单机容量KW容量KW台数单机容量KW容量KVA搅拌机25.511.0震动机101.515水 泵102.222.0切割机22.24.4顶进设备45.522.0钢筋切断机15.55.5钢筋弯曲机13.03.0钢筋对焊机12020电动葫芦15.55.5合计108.4（一）按施工现场总装容量计算电力负荷:1、有功计算功率：总装容量：pe=108.4总装容量选用：K=0.7 cosp=0.75动用用电容量：P动=Kpe/cosp=0.7×108.4/0.75=101.2KVA2、总电力负荷计算：Cos =1.25×101.2=126.5KVA（二）按负荷性质分组需要系数法计算电力负荷：Sjs =1.05×1.38K1Ps1=1.05×1.38×0.68×108.4=106.8KVA（三）干线的开关、漏电保护器、导体截面选择：1、干线负荷计算：Ijs=1.52×Sjs=1.52×106.8=162.3KVA2、开关及漏电保护器的选择开关选择：IH1.3Isj=1.3×162.3=211KVA选用HR5-150/300熔断式开关漏电保护器选择：IH1.3Isj=1.3×162.3=211KVA选用四级DL20L-150/300漏电断路器，额定电流300A额定漏电动作电流：In=150mA额定漏电不动作电流：In=75mA额定动作电流时间为0.1S3、导体截面积选择：IL1.3Ijs=211KVA选用35mm2铜线为相线查表IL=350A>Ijs=162.3A选用25mm2铜线为工作零线及保护零线电线规格为VV-（3×35+2×25）六、3#分配电箱电力负荷计算3#分配箱用电设备一览表设备名称电动表电焊表台数单机容量KW容量KW台数单机容量KW容量KVAGPS-10型钻机350150水泥搅拌桩机23060总 计210（一）按施工现场总装容量计算电力负荷:1、有功计算功率：总装容量：pe=210总装容量选用：K=0.7 cosp=0.75动用用电容量：P动=Kpe/cosp=0.7×210/0.75=196KVA2、总电力负荷计算：Cos=1.25×196=245KVA（二）按负荷性质分组需要系数法计算电力负荷：Sjs =1.05×1.38K1Ps1=1.05×1.38×0.68×210=207KVA（三）干线的开关、漏电保护器、导体截面选择：1、干线负荷计算：Ijs=1.52Sjs=1.52×207=314.5A2、开关及漏电保护器的选择开关选择：IH1.3Isj=1.3×314.5=408.8A选用HG1-1500/300熔断式开关漏电保护器选择：IH1.3×314.5=408.8A选用四级DL20L-250/500漏电断路器，额定电流500A额定漏电动作电流：In=250mA额定漏电不动作电流：In=150mA额定动作电流时间为0.2S3、导体截面积选择：IL1.3Ijs=408.8A选用50mm2铜线为相线查表IL=500A>Ijs=314.5A选用35mm2铜线为工作零线及保护零线电线规格为VV-（3×50+2×35）七、4#分配电箱电力负荷计算4#分配电箱用电设备一览表设备名称电动表电焊表台数单机容量KW容量KW台数单机容量KW容量KVA预制桩机2160160总 计320（一）按施工现场总装容量计算电力负荷:1、有功计算功率：总装容量：pe=320总装容量选用：K=0.7 cosp=0.75动用用电容量：P动=Kpe/co
