河南某高速公路改建工程承台施工方案(附示意图).doc

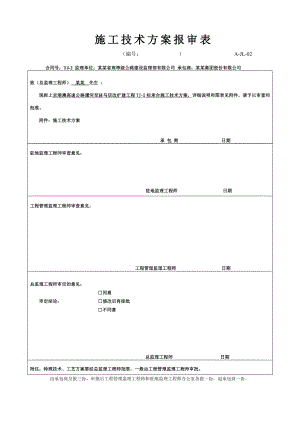

施工技术方案报审表 （编号： ） A-JL-02合同号：TJ-2 监理单位：某某省高等级公路建设监理部有限公司 承包商：某某集团股份有限公司 致（总监理工程师） 某某 先生 ：现报上京港澳高速公路漯河至驻马店改扩建工程TJ-2标承台施工技术方案，详细说明和图表见附件，请予以审查和批准。附件：施工技术方案 承 包 商 日期驻地监理工程师审查意见： 驻地监理工程师 日期 工程管理监理工程师审查意见： 工程管理监理工程师 日期总监理工程师审定的意见：同意审定结论： 修改后再报批不同意 总监理工程师 日期附注：特殊技术、工艺方案要经总监理工程师批准，一般由工程管理监理工程师审批。由承包商呈报三份，审批后工程管理监理工程师和驻地监理工程师办公室各留一份，退承包商一份。 京港澳高速公路漯河至驻马店改建工程TJ-2标段 盖梁施工方案 某某 某某集团股份有限公司漯驻高速改扩建工程 TJ-2合同段项目经理部 二一三年十一月二十日 承台工程施工技术方案一、编制依据、原则1.1编制依据1.1、JTG B01-2003公路工程技术标准1.2、JTG E42-2005公路工程集料试验规程1.3、JTG E30-2005公路工程水泥及水泥混凝土试验规程1.4、JTG/T F50-2011公路桥涵施工技术规范1.5、JTG F80（1）-2004公路工程质量检验评定标准1.6、漯驻高速改扩建工程两阶段施工图设计1.7、公路水运工程施工安全标准化指南1.2、编制原则1.2.1、确保实现合同要求的质量、安全、环保、工期目标。1.2.2、严格遵守施工验收规范、规程和制度。1.2.3、科学组织、严格管理、精心施工，争创优质工程。1.2.4、合理安排施工计划,统筹规划、合理布局，保证施工有序性、连续性、均衡性。1.2.5、考虑本标段工程特点、工期及施工环境。精心布置现场，节约用地，文明施工，搞好环境保护，尊重民风民俗，方便地方人民生活交通。二、工程概况本标段路线起点桩号K9+295,终点桩号K19+795，全长10.5公里，设计加宽方式为双侧拼宽，两侧各加宽7.25m,采用“老桥老标准，新桥新标准，同结构同跨径，上连下不连”的加宽方式。本标段共有大桥1座，互通式立交2处，分离式立交桥11座。桥梁加宽方式采用与老桥相通的跨径。上部采用预应力混凝土简支空心板与老桥拼宽；下部结构采用柱式墩、柱式台或高桩承台式桥台。 主要工程数量序号中心桩号桥梁名称交角上部结构孔数及孔径承台（个）1K9+836.45农场分离式立交80预应力砼空心板2-2082K11+152.48酒厂分离式立交90预应力砼空心板1-1603K11+820.43护庄分离式立交100预应力砼空心板2-2024K12+267.94顾庙分离式立交100预应力砼空心板3-1645K12+445.95洪河大桥90预应力砼空心板8-20高桩承台46K12+973.46王湾分离式立交100预应力砼空心板1-1607K13+952.45赵庄分离式立交95预应力砼空心板1-1608K15+215.45盆尧分离式立交80预应力砼空心板3-1609K16+106.92于营分离式立交（号）85预应力砼空心板1-16010K16+484.44于营分离式立交（号）85预应力砼空心板1-16011K17+039.42张老庄分离式立交90预应力砼空心板1-16012K17+894.44西平互通立交跨主线110钢筋混凝土连续钢构15+20+15高桩承台513K18+262.17西平互通立交跨匝道110钢筋混凝土连续钢构15+20+15高桩承台414K19+544.53陈老庄分离式立交90预应力砼空心板1-160三、施工工期计划工期计划：1、K12+445.95洪河大桥0#/8#承台,K17+894.44西平互通立交主线跨被交道桥0#/3#承台,K18+262.17西平互通立交主线跨匝道0#/3#承台,计划于2013年12月01日开工，2014年03月20日完工。四、施工组织机构施工人员组织一览表序号 姓名职务职称负责项目1刘绍舜项目经理高级工程师全面负责2白喜江项目总工高级工程师主持施工现场技术工作3刘 恺生产副经理高级工程师主持施工现场管理工作4王圣欣质检工程师高级工程师负责施工过程质量检测工作5杜子丹质检工程师高级工程师协助质检总进行质量检测工作6张海涛试验室负责人试验检测工程师负责施工过程中试验检测工作7金 伟结构工程师高级工程师负责实施桥梁施工具体工作8刘 雄结构工程师工程师协助结构负责人进行桥梁施工工作9孙卫明安全负责人安全员证负责实施施工安全管理工作10崔思文环保工程师经济师负责实施施工环保管理工作11易先长测量负责人工程师负责实施施工测量工作12李燕召试验员试验检测员协助试验室主任进行试验检测工作13李 珑安全员安全员证协助安全负责人进行安全管理工作单个承台施工配备的劳动力数量表14施工队伍班长1负责本工班管理15模板工10负责模板安装及拆除16灌注砼工4砼的浇筑17电焊工3负责钢筋焊接18电工1负责现场临时用电19钢筋工10钢筋加工与绑扎作业 五、施工准备5.1、技术准备5.1.1熟悉设计文件、审核施工图纸：组织有关工程技术人员，熟悉设计文件、复核设计图纸。对关于施工有不明确之处（例如在：几何尺寸、材料使用等方面）请求业主、监理及设计方对施工单位及时进行设计技术交底、答疑，已完成。 5.1.2项目总工向技术人员和施工班组交底，交底内容包括：承台施工工艺、几何尺寸、钢筋数量、钢筋长度、质量标准等，已完成。5.1.3、砼配合比设计1.配合比所用原材料 配合比所用原材料 材料名称产地规格技术标准质量要求水泥驻马店豫龙同力水泥P·O 42.5强度、细度、凝结时间R28=42.5MPa砂信阳明港双桥中砂细度模数、含泥量、密度MX=2.33.0、含泥量3%碎石驻马店确山县520mm压碎值、含泥量、针片状颗粒含量压碎值16%、含泥量1%、针片状颗粒含量15%钢筋安钢、济钢、级冷弯、拉伸、焊接符合设计及规范要求粉煤灰郑州金龙源粉煤灰综合利用有限公司I级细度12烧失量5需水量比95三氯化硫含量95符合设计及规范要求减水剂北京瑞帝斯建材有限公司FAC聚羧酸高性能减水剂 比重1.06±0.02含固量20±0.5PH值68减水率2040符合设计及规范要求2、承台设计配合比 下部构造设计强度水泥粉煤灰砂碎石水外加剂坍落度mm7天强度Mpa承台C25Mpa27469798 1101 1583.0914018030.05.2、现场准备5.2.1、现场的“四通一平”工作已完成，人员、设备已进场，路通、水通、电通、信息通、场地平整已完成。5.2.2、临时道路：现有临时道路通往施工现场和料场，交通方便，能满足施工要求。5.2.3、供水：施工作业队配有水车一部（容量8吨），可提供给生产和生活使用。5.2.4、5、临时用电直接从地方电网接入，能充分满足现场供电要求，同时梁场和拌合站各配备一台200GF发电机作为应急设备。 5.2.5、破桩头：为了保证桩基砼与承台砼紧密结合，将桩基顶以上的混凝土面进行破除处理，破桩头时间在承台施工前24小时左右，以露出均匀碎石面及达到桩顶设计高程为止，并用水将细渣冲洗干净。5.2.6、模板拼接：对模板进行试拼，接缝有错台的地方须进行打磨处理；除锈时必须用砂浆抹面、磨光机打磨的方式对模板进行除锈。5.2.7、制作砼料斗；焊接爬梯等。5.3、机械设备 主要机械设备序号名称型号单位数量用途1汽车吊25T/50T辆1/1模板拆除、安装2全站仪尼康NIV02M拓普康GPT-30002LNC台1/1测量放线3水准仪精度1mm台1水准测量4混凝土输送车8m3辆7运送混凝土5电焊机BX1-500台1钢筋焊接6BX1-500A台1钢筋焊接7BX1-500-1台1钢筋焊接6钢筋切断机GQ40台1钢筋加工9数控双机头钢筋弯曲机TGB2-32台1钢筋加工10钢筋调直机GT12台1钢筋加工11插入式振捣器ZB110-50台 10混凝土施工14空压机3m3个2带两把风枪15模板钢模板套2混凝土施工六、施工工艺6.1、施工工艺流程 施工放样基坑开挖、支护破桩头砼垫层测量放样安承台钢筋安装养护安砼浇筑安模板安装安钢筋加工安模板制作、验收安砼搅拌运输安资
