河南某高层框剪结构住宅楼基坑支护施工方案.doc

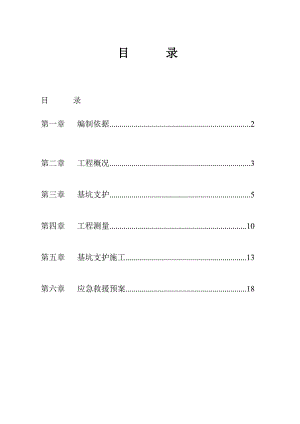

目 录目 录第一章 编制依据2第二章 工程概况3第三章 基坑支护5第四章 工程测量10第五章 基坑支护施工13第六章 应急救援预案18第一章 编制依据第一节 设计依据（一） 2222222222222相关设计图纸。（二）22222项目岩土工程地质勘察报告。（三）现场踏勘资料及周边施工经验。第二节 相关技术标准一、国家规范1、建筑地基基础设计规范 GB50007-20022、混凝土结构设计规范 GB50010-20023、工程测量规范 GB50026-20074、锚杆喷射混凝土支护技术规范 GB50086-20015、建筑地基础工程施工质量验收规范 GB50202-20026、混凝土结构工程施工质量验收规范 GB50204-20027、建筑工程施工质量验收统一标准 GB50300-20018、建筑边坡工程技术规范 GB50330-20029、建设工程文件归档整理规范 GB/T50328-200110、建筑基坑工程监测技术规范 GB50497-2009二、行业标准1、建筑变形测量规程 JGJ8-20072、建筑基坑支护技术规程 JGJ120-993、建筑桩基技术规范 JGJ94-20084、施工现场临时用电安全技术规范 JGJ46-2005第三节 相关法规1、建设工程安全生产管理条例 国务院第393号令 2、危险性较大的分部分项工程安全管理办法 建质200987号第四节 公司方案文件 1、我公司贯彻的“综合管理体系”手册和程序文件。即ISO9002质量管理体系、ISO14001环境管理体系和OHSAS18001职业安卫管理体系。 2、我公司企业标准及有关工程技术质量管理和施工管理的文件。 3、我公司施工现场及周围环境情况调查记录、方案研讨记录等。第二章 工程概况第一节 工程简介一、工程简介工程名称： 建筑面积：结构层数：框剪结构、地下一层、地上十五层建设单位： 设计单位： 建筑设计研究院有限公司勘察单位：河南省2232地质工程地质勘察院监理单位：河南 2233工程建设监理公司施工单位：河南333建设有限公司施工范围：土建工程、水电安装工程 总 工 期：540天质量目标：合格工程建筑功能：2334,楼基础形式：桩筏基础二、工程现场概况1、 平面上呈近似正方形分布，长约155m、宽约109m。2 、本工程位于周围首个建筑物，围墙以内场地暂可使用。三、工程地质、水文地质概况 1、工程地质概况本工程土质从自然地坪至基底分别为：第1层：素填土；第2层：粉土：第3层：粉土夹粉质粘土；第4层：粉质粘土夹粉土；第5层：粉砂夹粉土；第6层：细砂；第7层：粉质粘土夹粉土；第8层：细砂，分布稳定，性质稳定，平均厚度9.15米；第9层：中砂，未揭穿该层。基础开挖深度从地面算起约6m左右，开挖后形成边坡，边坡表层多为粉质粘土。 四、工程特点 我公司根据业主提供的相关资料，经过现场踏勘，对本基坑护坡工程进行了认真的分析研究，总结出以下特点：1、工程意义重要，影响大。本工程位于.街东属于政府重点工程，工程建设具有重要意义；本工程地理位置重要，影响范围广。我公司能够参与本工程的建设深感荣幸，对此公司上下高度重视，决心将公司的丰富经验和智慧用于本工程的建设之中2、工程设计难度大。土方工程设计时须从安全性、经济性和高效性综合考虑，进行科学、合理的针对性较强的设计。3、工程施工难度大。护坡、土方施工工期短、任务较重，因此必须投入大量人员及机具，并科学、合理地安排施工工序。4、工程质量要求较高。本工程施工质量按有关规范、规程及控制要求的较高标准进行验收。因此必须严格控制每一道施工工序，严把质量关；此外科学、合理地选择施工工艺、机具、材料，配备高素质的管理人员及施工人员也保证工程质量的必要条件。5、施工管理要求严格。基于上述工程特点，必须进行严格的施工管理，以科学和严格管理来保证各项工程目标的实现。在确保施工质量和施工效率的同时，还必须加强施工安全、文明及环境保护等方面的管理，创造美好的施工形象。由于施工现场距院内外居民区较近，应合理处理好扰民、民扰问题。6、不可预见性因素多。由于工程地质条件的复杂性、地下及周边情况的不能完全获知，施工中可能出现一些不可预见的情况，应根据出现的新情况及时分析、研究，进行有效处理，保证施工顺利进行。第三章 基坑支护第一节 基坑支护设计一、护坡方案分析1.1、“土钉墙”目前使用普遍且较为成功，支护深度已在5m以上。该工艺简单，施工方便，效率较高，成本低廉；但属于被动受力结构 ，受土质及环境影响大，对边坡变形的限制能力相对较弱。1.2、复合土钉墙支护结构。即土钉墙加预应力支护形式，此支护结构综合了土钉墙与锚拉桩的优点，不仅可以保证边坡具有足够的安全性，而且也可取得较好的经济效果，是介于土钉墙与锚拉桩之间的一种良好的支护结构。二、护坡设计原则根据对本工程地质条件及边坡情况的综合分析及招标文件的相关要求，在进行基坑护坡设计时应遵循以下原则：2.1、坚持安全第一的原则（1）基坑护坡设计必须确保边坡的安全与稳定。（2）基坑护坡设计应满足结构施工时的坡顶堆载要求。2.2、兼顾经济性原则（1）基坑护坡设计应在确保安全前提下尽量降低成本和造价。（2）鉴于工程的重要性且为降低工程成本和造价。 2.3、保证高效性原则（1）基坑护坡设计应力求简单化，易于施工，可操作性强。（2）科学合理地选择施工工艺，保持工程高效率进行。第二节 护坡方案选择基坑边坡支护深度为5m。场地具备放坡条件可做简易支护，边坡采用自然放坡支护以减少工程造价，同时为保证边坡安全性。第三节 支护方案设计一、复合土钉墙支护设计参数表。层序锚孔直径(mm)垂直间距(m)水平间距(m)土钉倾角(°)锚筋直径(mm)锚筋长度(m)压筋直径(mm)备注一1001.501.505-10186.0014土钉二1001.501.505-10187.0014土钉三1501.501.505-15钢绞线12.0014锚索四1001.501.505-10189.0014土钉五1001.501.505-10187.0014土钉六1001.501.505-10185.0014土钉 二、土钉倾角为5-10º，土钉孔位在坡面上呈梅花型布置，土钉锚孔注水泥浆水灰比为0.40.5。 三、土钉墙面层编6.5250mm×250mm钢筋网，钢筋网外设114横向压筋，横压筋与土钉锚头点焊连接。 四、土钉墙面层喷射100mm厚的C20细石混凝土，混凝土配合比为水泥：砂子：石屑=1：2：2，混凝土坍落度为4060mm。 五、坡顶做1.0m宽，厚5080mm散水，反向坡比0.02:1，做法同土钉墙面层。 六、土钉墙加固设计1对于上部工程性质较差的土层，为限制坡顶变形，可增设1141500mm纵向压筋及地锚；地锚拉筋与纵向压筋焊接在一起，地锚拉筋长度不小于4.0m，锚筋长度不小于1.0m。2上部土钉如遇障碍成孔深度达不到设计要求时，应调整土钉间距、倾角或采取相邻部位土钉加长、加密等加固措施。3、土钉墙材料选取（1）钢筋：6.5为I级圆盘条（HPB235），14、18、20为II级螺纹钢筋（HRB335）。（2）水泥：P.O 32.5普通硅酸盐水泥。（3）砂料：细河砂；石料：粒径510mm碎石。 七、施工现场布置1、施工现场布置原则根据本工程基坑开挖形状及周边场地条件，进行施工现场布置时应遵循如下原则：1.1、施工材料、机具放置及钢筋加工场地位置应坚持就近原则，以方便施工，为施工的连续、高效进行创造条件。1.2、本工程各分项工序交叉较多，在布置施工场地时应作到既方便本工序施工，又不妨碍其他工序，不妨碍车辆行走。1.3、现场临水、临电、临设的布置应遵循安全、整齐的原则。生活区与施工区应保持足够的安全距离。2、施工现场布置方案2.1、临设（工人宿舍、办公生活区、食堂、厕所等）位于现场南侧坡顶适当位置，距基坑上口距离应大于5m。2.2、护坡钢材堆放场地及钢筋加工场地设在基坑南侧坡顶中部的适当位置或基坑内部适当位置，面积约为400m2，应便于钢筋笼成品的吊装就位。2.3、护坡砂石料、水泥堆放场设在基坑南侧坡顶西部，便于材料卸车，占地面积约为300m2。2.4、临水接入口位于基坑西南角9号楼东南侧，临电总配电箱位于基坑西北侧。2.5、各施工场地的布置应根据施工过程的实际情况进行合理调整，以利于施工高效进行；材料堆放场应悬挂材料名称、品种、规格等标牌。3、现场水电、排水布置3.1、施工临时用水管路由水源分别引至使用部位和生活区，每根支管均应设置阀门。3.2、施工临时用电线路由总配电箱引出接入分级配电箱，再由分级配电箱引至适用部位和生活区，每条用电线路均应设置电源开关和漏电保护装置。第四节、施工组织管理机构及职责分工一、施工组织管理机构项目经理：项目总工：生产副经理：材料员 安全员 资料员施工员 试验员 质检员 技术员 二、主要管理人员职责岗位职责：岗位名称人数岗 位 责 任质 量 责 任项目经理1项目经理是公司法人在项目上的授权代理，是项目的质量第一责任人，代表公司履行与业主合同相关的责任。对工程质量、安全、工期负直接责任项目副经理（执行经理）1协助项目经理对工程施工、质量、安全进行管理。授权下，行使项目经理一切职权并承担相应的责任。对现场生产管理、质量、安全负责。技术负责人1负责工程的质量管理，负责施工中技术问题的处理、组织质量检查活动、负责工程数据的管理和工程质量验收。对工程质量、安全负技术责任。技术员2负责工程各工序的质量控制，落实各项技术处理措施。负责各项施工记录的收集、整理，协助项目技术负责人进行工程数据的整理和工程验收工作。对所负责的工程质量工作负直接责任。质检员1具体负责工程技术交底和质量教育活动，负责工程施工质量的检查工作。对各工序施工质量负主要责任。安全员1具体负责工程安全交底和安全教育活动，负责工程施工安全的检查工作。
