河南某高层剪力墙结构住宅楼悬挑脚手架搭设专项安全施工方案.doc

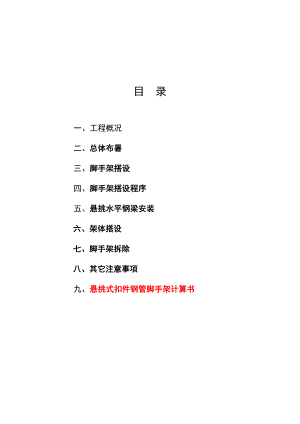

目 录一、工程概况二、总体布署三、脚手架搭设四、脚手架搭设程序五、悬挑水平钢梁安装六、架体搭设七、脚手架拆除八、其它注意事项九、悬挑式扣件钢管脚手架计算书一、工程概况该工程位于许昌市运粮河以西，登秋台以东，光明路以南，工程结构形式为剪力墙结构；地下一层，地上二十六层。楼长85.9M，宽20.60M，层总高度78.80M，建筑面积29734.23M2，设计合理使用年限为50年。二、总体布署本工程主楼外墙脚手架采用悬挑式双排扣件钢管脚手架搭设（从二层开始悬挑搭设），共设3个悬挑段，每段悬挑7层，密目网全封闭围护。公司将派5名以上经过专业培训的架子工负责工程的脚手架搭设与拆除，施工过程中，严格按照建筑施工扣件式钢管脚手架安全技术规范JGJ1302001标准执行，脚手架配合施工进度搭设，每步脚手架搭设完后，由安全负责人验收合格后方可使用。三、脚手架搭设3.1、材料、材质和规格1)、悬挑水平钢梁采用14a号槽钢（h:b:d140mm：58mm：6mm）。2)、柔性拉结钢丝绳采用型号6X37Q17.5。3)、钢管材质A3。4)、钢管规格采用外径48mm，壁厚3.5mm焊接钢管，立杆及大横杆长度6m，小横杆长度2.12.3m。5)、扣件用可锻铸铁铸造的直角扣件、回转扣件和对接扣件。6)、架板采用标准竹脚手板。3.2、架体构造1)、立杆纵向间距为1.5m,横向间距为1.05m,立杆距墙外皮的距离为0.3m。2)、大横杆步距1.5m。3)、连墙件采用2步2跨，竖向3.4m；水平距离3.0m。4)、小横杆间距0.75m，同时立杆与大横杆交点处必须设小横杆。5)、剪刀撑设置：剪刀撑间距不大于15m，上下左右连续设置，四、脚手架搭设程序悬挑水平钢梁端部的楼板内预埋121500的钢筋环（二层现浇板）三层预埋柔性拉结钢丝绳固定121500钢筋环悬挑水平钢梁安装斜拉柔性拉结钢丝绳悬挑水平钢梁上焊固定钢筋竖立杆摆放扫地杆竖立杆与扫地杆扣紧装扫地小横杆立杆扫地杆扣紧按大横杆与小横杆设连墙杆接立杆加设剪刀撑铺脚手板设栏杆、挡脚板挂安全网。五、悬挑水平钢梁安装待二层板混凝土强度达到80%时安装悬挑水平钢梁，悬挑水平钢梁端部与楼板内预埋12的钢筋环的空隙用木大头契契实后，固定端在三层的斜拉柔性拉结钢丝绳在外立杆处与悬挑水平钢梁拉结，斜支撑杆与悬挑水平钢梁的支点距梁外皮1.35 m处固定。六、架体搭设6.1、立杆1)、立杆间距必须按纵向1.5m，横向1.05m，内立杆距外墙皮距离0.3m。2)、立杆的接头位置，相邻杆要错开，并布置在不同步距内，其接头距大横杆的距离1/3步距，采用对接，不得搭接。3)、立杆和大横杆要用直角扣件扣紧。4)、立杆与大横杆交叉处设小横杆，不得随架体搭高而拆除。5)、剪刀撑1)、各个立面上下左右连续设置剪刀撑，并由底至顶连续设置。2)、剪刀撑的两端除用旋转扣件与脚手架的立杆或大横杆扣紧外，中间要增设24个扣接点，与相交立杆或大横杆扣紧。3)、剪刀撑、斜杆的接头应采用搭接方法连接，搭接长度不小于1m，并用不少于2个旋转扣件固定。6.2、安全网防护1)、本工程在第一步架满铺架板并固定，第二层设置层间平网。平网每三层设一道。2)、脚手板铺设：脚手板搭接时，搭接长度不小于200mm，对接时接头下面应设二根小横杆，保证板端距小横杆不小于200mm。6.3、脚手架验收架子搭设和组装完毕，使用前必须由项目经理、项目技术负责人、项目安全负责人、架子班班长等人组成验收小组对架体逐层逐流水段进行验收，公司技术负责人及安全科负责人必须参加，并填写验收单，对存在的问题责令限期整改，并及时进行二次复验。七、脚手架拆除7.1、架子拆除应划分作业区，周围设栏、警戒标志， 由专人指挥，严禁非作业人员入内。7.2、拆除时高处作业人员戴安全帽、系安全带、扎腿、穿软底鞋。7.3、拆除顺序，由上而下，先搭的后拆，后搭的先拆，即：先拆栏杆、脚手板、剪刀撑、斜杆、后拆小横杆、大横杆、立杆，并按一步一清的原则依次进行。7.4、拆立杆时应先抱住立杆，再拆开最后两个扣，拆除大横杆、斜撑应先拆中间。然后托住中间，再拆二头扣。7.5、连墙点应随拆除进度逐层拆除，拆抛撑前应设临时支撑，然后再拆抛撑。7.6、拆除要统一指挥。上下呼应，动作协调，当解开与另一个有关的结扣时，应先通知对方，以防坠落。7.7、在大片架子拆除前应预留的斜道，卸料平台等先行加固，以便拆除后能保证其整体安全和稳定。7.8、拆除时不应碰坏门窗、玻璃、水落管、地下明沟等物品。7.9、拆下的材料，应用绳索栓住，利用滑轮徐徐下送，严禁抛掷，运至地面的材料应指定地点随拆随运，分类堆放，当天拆当天清，拆下的扣件及铁丝，集中回收处理。7.10、在拆架过程中，不得中途换人，如必须换人应将拆除情况交待清楚后方可离去。八、其它注意事项8.1、脚手架在使用过程中的均布荷载不超过2000N/M2。8.2、架子工必须持证上岗。8.3、搭设脚手架前由项目技术负责人对工人作详细技术交底。8.4、脚手架四角应设避雷装置。8.5、在施工过程中设专人管理负责脚手架检查保修工作。8.6、作业层不允许连续二步架同时施工。8.7、凡上岗人员应经常体检、高血压、心脏病不允许上岗。8.8、吊运脚手板、钢管要用专用保险吊钩，钢管严禁单点起吊。8.10、遇有恶劣天气不得进行脚手架搭设操作。8.11、大风雨过后要对脚手架进行全面检查、保修。九、悬挑式扣件钢管脚手架计算书钢管脚手架的计算参照建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001）。计算的脚手架为悬挑式双排脚手架，搭设高度为17米，立杆采用单立管。搭设尺寸为：立杆的纵距1.50米，立杆的横距0.8米，立杆的步距1.80米。采用的钢管类型为48×3.5，连墙件采用2步2跨，竖向间距3.40米，水平间距3.00米。 施工均布荷载为2.0kN/m2，同时施工2层，脚手板共铺设4层。悬挑水平钢梁采用14a号槽钢，其中建筑物外悬挑段长度1.50米，建筑物内锚固段长度1.50米。 每根悬挑水平钢梁上面布置2根立杆。 悬挑水平钢梁采用支杆与建筑物拉结，最外面支杆距离建筑物1.15m，支杆采用48×3.5型钢管。（一）、小横杆的计算:小横杆按照简支梁进行强度和挠度计算，小横杆在大横杆的上面。 按照小横杆上面的脚手板和活荷载作为均布荷载计算小横杆的最大弯矩和变形。1.均布荷载值计算小横杆的自重标准值 P1=0.038kN/m脚手板的荷载标准值 P2=0.150×1.200/2=0.090kN/m活荷载标准值 Q=2.000×1.200/2=1.200kN/m荷载的计算值 q=1.5×0.038+1.5×0.090+1.4×1.200=1.834kN/m、 小横杆计算简图2.抗弯强度计算最大弯矩考虑为简支梁均布荷载作用下的弯矩 计算公式如下: M=1.834×1.0502/8=0.253KN·m =0.253×106/5080.0=49.756N/mm2 小横杆的计算强度小于205.0N/mm2,满足要求!3.挠度计算最大挠度考虑为简支梁均布荷载作用下的挠度 计算公式如下: 荷载标准值q=0.038+0.090+1.200=1.328kN/m 简支梁均布荷载作用下的最大挠度 V=5.0×1.328×1050.04/(384×2.06×105×.0)=0.837mm 小横杆的最大挠度小于10mm,满足要求!（二）、大横杆的计算: 大横杆按照三跨连续梁进行强度和挠度计算，小横杆在大横杆的上面。 用小横杆支座的最大反力计算值，在最不利荷载布置下计算大横杆的最大弯矩和变形。1.荷载值计算 小横杆的自重标准值 P1=0.038×1.050=0.040kN 脚手板的荷载标准值 P2=0.150×1.050×1.200/2=0.095kN 活荷载标准值 Q=2.000×1.050×1.200/2=1.260kN 荷载的计算值 P=(1.5×0.040+1.5×0.095+1.4×1.260)/2=0.963kN 大横杆计算简图2.抗弯强度计算 最大弯矩考虑为大横杆自重均布荷载与荷载的计算值最不利分配的弯矩和均布荷载最大弯矩计算公式如下: 集中荷载最大弯矩计算公式如下: M=0.08×(1.5×0.038)×1.5002+0.175×0.963×1.200=0.208KN·m =0.208×106/5080.0=40.850N/mm2大横杆的计算强度小于205.0N/mm2,满足要求!3.挠度计算 最大挠度考虑为大横杆自重均布荷载与荷载的计算值最不利分配的挠度和均布荷载最大挠度计算公式如下: 集中荷载最大挠度计算公式如下: 大横杆自重均布荷载引起的最大挠度 V1=0.677×0.038×1200.004/(100×2.060×105×.000)=0.02mm 集中荷载标准值P=0.040+0.095+1.260=1.395KN 集中荷载标准值最不利分配引起的最大挠度 V1=1.146×1394.820×1200.003/(100×2.060×105×.000)=1.10mm 最大挠度和 V=V1+V2=1.121mm 大横杆的最大挠度小于1200.0/150 mm,满足要求!（三）、扣件抗滑力的计算: 纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算(规范5.2.5): R Rc 其中 Rc 扣件抗滑承载力设计值,取8.0KN； R 纵向或横向水平杆传给立杆的竖向作用力设计值；1.荷载值计算 横杆的自重标准值 P1=0.038×1.200=0.046KN 脚手板的荷载标准值 P2=0.150×1.050×1.200/2=0.095KN 活荷载标准值 Q=2.000×1.050×1.200/2=1.260KN 荷载的计算值 R=1.2×0.046+1.2×0.095+1.4×1.260=1.933KN 单扣件抗滑承载力的设计计算满足要求!（四）、脚手架荷载标准值 作用于脚手架的荷载包括静荷载、活荷载和风荷载。 静荷载标准值包括以下内容：(1)每米立杆承受的结构自重标准值(KN/m)；本方案为0.1489 NG1 = 0.149×17=2.5
