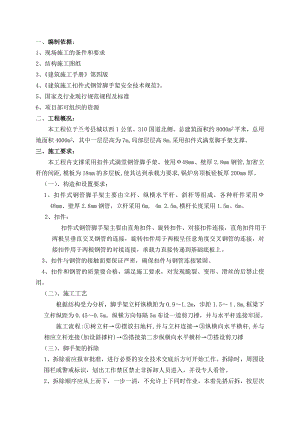

河南某热电工程主厂房满堂脚手架专项施工方案(附计算书).doc

一、编制依据：1、现场施工的条件和要求2、结构施工图纸3、建筑施工手册第四版4、建筑施工扣件式钢管脚手架安全技术规范。5、国家及行业现行规范规程及标准6、项目部可组织的资源二、工程概况：本工程位于兰考县城以西1公里。310国道北侧。总建筑面积约8000m2平米，总用地面积4000m2，其中一层层高为7m,局部层层高8m,采用扣件式满堂脚手架支撑。三、施工要求：本工程内支撑采用扣件式满堂钢管脚手架。使用48mm、壁厚2.8mm钢管,加密立杆的间距,模板为18mm的多层板,使其达到承载力要求,锅炉房顶板砼板厚200mm厚。（一）、构造和设置要求：1、扣件式钢管脚手架主要由立杆、纵横水平杆、斜杆等组成，各种杆件采用48mm、壁厚2.8mm钢管，立杆采用6m, 4m 2.5m,横杆长度采用1.5m、6m。2、扣件： 扣件式钢管脚手架主要由直角扣件、旋转扣件、对接扣件连接，直角扣件用于两根呈垂直交叉钢管的连接，旋转扣件用于两根呈任意角度交叉钢管的连接，对接扣件用于两根钢管的对接连接，承载力直接传递到基础底板上。3、扣件与钢管的接触面要保证严密，确保扣件与钢管连接紧固。 4、扣件和钢管的质量要合格，满足施工要求，对发现脆裂、变形、滑丝的后禁止使用。（二）、施工工艺根据结构受力分析，脚手架立杆纵横距为0.91.2m，步距1.5.8m,框梁下立杆纵距为0.450.5m。纵横方向每隔5m布设一道剪刀撑，并与水平杆连接牢固。施工流程:树立杆摆放扫地杆,并与立杆连接纵横向水平横杆,并与相应立杆连接(加设斜撑杆)搭接第二步纵横向水平横杆搭设剪刀撑（三）、脚手架的拆除1、拆除前应报审批准，进行必要的安全技术交底后方可开始工作。拆除时，周围设围栏或警戒标识，划出工作禁区禁止非拆卸人员进入，并设专人看管。2、拆除顺序应从上而下，一步一清，不允许上下同时作业，本着先搭后拆，按层次由上而下进行，脚手架逐层拆除。 3、拆下来的架料、扣件要分类堆放，进行保养，检修。 （四）、脚手架的安全防范措施：。1、作业中，禁止随意拆除脚手架的构架杆件、整体性构建、连接紧固件。却因操作要求需要临时拆除时，必须经主管人员同意，采取相应弥补措施，并在作业完毕后及时予以恢复。2、人在架设作业时，应注意自我安全保护和他人的安全，避免发生碰撞、闪失和落物，严禁在架杆上等不安全处休息。3、每班工人上架工作时，应现行检查有无影响安全作业的问题，在排除和能解决后方可开始作业。在作业中发现有不安全的情况和迹象时，应立即停止作业进行检查，直到安全后方可正常作业。 四、满堂脚手架方案计算书(只取有代表性的梁板) （一）顶板高支撑计算书1.各项参数（1）.脚手架参数 横向间距或排距(m):0.90；纵距(m):0.90；步距(m):1.50； 立杆上端伸出至模板支撑点长度(m):0.10；脚手架搭设高度(m):8.00； 采用的钢管(mm):48×3.5 ； 扣件连接方式:双扣件，扣件抗滑承载力系数:0.80； 板底支撑连接方式:方木支撑； （2）.荷载参数 模板与木板自重(kN/m2):0.350；混凝土与钢筋自重(kN/m3):25.000； 楼板浇筑厚度(m):0.200；倾倒混凝土荷载标准值(kN/m2):2.000； 施工均布荷载标准值(kN/m2):1.000； （3）.木方参数 木方弹性模量E(N/mm2):9500.000；木方抗弯强度设计值(N/mm2):13.000； 木方抗剪强度设计值(N/mm2):1.300；木方的间隔距离(mm):300.000； 木方的截面宽度(mm):40.00；木方的截面高度(mm):90.00； 图2 楼板支撑架荷载计算单元 2.模板支撑方木的计算: 方木按照简支梁计算，方木的截面力学参数为 本算例中，方木的截面惯性矩I和截面抵抗矩W分别为: W=4.000×9.000×9.000/6 = 54.00 cm3； I=4.000×9.000×9.000×9.000/12 = 243.00 cm4； 方木楞计算简图 （1）.荷载的计算： 钢筋混凝土板自重(kN/m)： q1= 25.000×0.300×0.200 = 1.500 kN/m； 模板的自重线荷载(kN/m): q2= 0.350×0.300 = 0.105 kN/m ； 活荷载为施工荷载标准值与振倒混凝土时产生的荷载(kN)： p1 = (1.000+2.000)×0.900×0.300 = 0.810 kN； （2）.强度计算: 最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和，计算公式如下: 均布荷载 q = 1.2×(1.500 + 0.105) = 1.926 kN/m； 集中荷载 p = 1.4×0.810=1.134 kN； 最大弯距 M = Pl/4 + ql2/8 = 1.134×0.900 /4 + 1.926×kN.m02/8 = 0.450 kN.m； 最大支座力 N = P/2 + ql/2 = 1.134/2 + 1.926×0.900/2 = 1.434 kN ； 截面应力 = M / w = 0.450×106/54.000×103 = 8.336 N/mm2； 方木的计算强度为 8.336 小13.0 N/mm2,满足要求! （3）.抗剪计算： 最大剪力的计算公式如下: Q = ql/2 + P/2 截面抗剪强度必须满足: T = 3Q/2bh < T 其中最大剪力: Q = 0.900×1.926/2+1.134/2 = 1.434 kN； 截面抗剪强度计算值 T = 3 ×1433.700/(2 ×40.000 ×90.000) = 0.597 N/mm2； 截面抗剪强度设计值 T = 1.300 N/mm2； 方木的抗剪强度为0.597小于 1.300 ，满足要求! （4）.挠度计算: 最大弯矩考虑为静荷载与活荷载的计算值最不利分配的挠度和，计算公式如下: 均布荷载 q = q1 + q2 = 1.500+0.105=1.605 kN/m； 集中荷载 p = 0.810 kN； 最大变形 V= 5×1.605×900.0004 /(384×9500.000×.00) + 810.000×900.0003 /( 48×9500.000×.00) = 1.127 mm； 方木的最大挠度 1.127 小于 900.000/250,满足要求! 3.木方支撑钢管计算: 支撑钢管按照集中荷载作用下的三跨连续梁计算； 集中荷载P取纵向板底支撑传递力，P = 1.926×0.900 + 1.134 = 2.867 kN； 支撑钢管计算简图 kN.m 支撑钢管计算弯矩图(kN.m) kN.m 支撑钢管计算变形图(kN.m) 支撑钢管计算剪力图(kN) kN.m 最大弯矩 Mmax = 0.688 kN.m ； 最大变形 Vmax = 1.593 mm ； 最大支座力 Qmax = 9.367 kN ； 截面应力 = 0.688×106/5080.000=135.502 N/mm2 ； 支撑钢管的计算强度小于 205.000 N/mm2,满足要求! 支撑钢管的最大挠度小于900.000/150与10 mm,满足要求! 4.扣件抗滑移的计算: 按照建筑施工扣件式钢管脚手架安全技术规范培训讲座刘群主编，P96页，双扣件承载力设计值取16.00kN， 按照扣件抗滑承载力系数0.80，该工程实际的旋转双扣件承载力取值为12.80kN 。 纵向或横向水平杆传给立杆的竖向作用力设计值 R= 9.367 kN； R < 12.80 kN,所以双扣件抗滑承载力的设计计算满足要求! 5.模板支架荷载标准值(轴力): 作用于模板支架的荷载包括静荷载、活荷载和风荷载。 （1）.静荷载标准值包括以下内容： 脚手架的自重(kN)： NG1 = 0.129×8.000 = 1.033 kN； 钢管的自重计算参照扣件式规范附录A 双排架自重标准值，设计人员可根据情况修改。 模板的自重(kN)： NG2 = 0.350×0.900×0.900 = 0.284 kN； 钢筋混凝土楼板自重(kN)： NG3 = 25.000×0.200×0.900×0.900 = 4.050 kN； 经计算得到，静荷载标准值 NG = NG1+NG2+NG3 = 5.366 kN； （2）.活荷载为施工荷载标准值与振倒混凝土时产生的荷载。 经计算得到，活荷载标准值 NQ = (1.000+2.000 ) ×0.900×0.900 = 2.430 kN； （3）.不考虑风荷载时,立杆的轴向压力设计值计算公式 N = 1.2NG + 1.4NQ = 9.842 kN； 6.立杆的稳定性计算: 立杆的稳定性计算公式 : 其中 N -
