河南某城区供水改扩建工程清水池基坑施工方案.doc

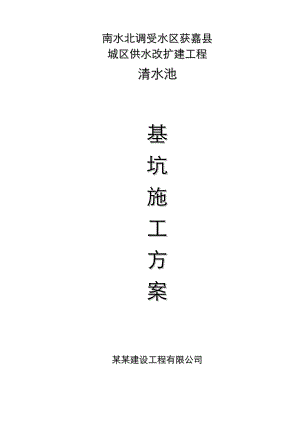

南水北调受水区获嘉县城区供水改扩建工程清水池基坑施工方案某某建设工程有限公司目录第一章、工程概况：21.1、设计情况21.2、地质情况31.3、场地情况3第二章、编制依据：4第三章、施工方案43.1边坡及支护参数43.2土方施工方案53.2.1 土方施工准备53.2.2挖土施工测量63.2.3 土方施工方案63.2.4土方施工技术措施73.2.5土方施工阶段的安全防护措施73.2.6土方施工的质量要求73.2.7基槽土方回填的存土措施83.2.8特殊说明83.3井点降水方案8第四章、基坑监测方案、紧急情况预案及其它相关措施101.1.基坑监测101.2紧急预案111.3雨季施工措施12第五章、环保与文明施工措施145.1、环保措施145.2文明施措施16清水池基坑施工方案第一章、工程概况：1.1、设计情况 清水池设计边长34.7米，池内净高3.95米；池底±0.000绝对标高为75.100米，全埋于地下，顶部覆土1米厚。主体为C30钢筋混凝土结构，池内导流墙为240mm厚粘土烧结砖砖墙。结构设计合理使用年限为50年，安全等级二级。1.1.1采用材料1、混凝土：（1）垫层为C20。 （2）钢筋混凝土为C30，抗渗等级S6。2、钢筋：HPB300级和HPB400级3、水池内外池壁、底板、顶板上下面，支柱用1：2防水水泥砂浆抹面，厚度20mm。4、预埋件采用Q235B钢，焊条E43型。5、所有明露钢件均应刷防锈底漆两道，环氧防腐漆两道。1.1.2最外侧钢筋混凝土保护层；底板钢筋均为40mm，平台板及走道板为30mm，其它均为35mm。1.2、地质情况 本工程建筑场地工程地质基本概况：(下表)土层土类基本性质层厚（米）地基载力（Kpa）1杂填土杂色，稍湿，不均匀，砖块，灰渣1.1-3.52粉质粘土可塑、光泽、中干强度3.2-5.41203粉土粉土地：湿、中密、无光泽，低干强度0.4-1.91304粉质粘土青灰色，可塑，光泽，中干强度0.6-3.61205粉质粘土褐黄色，硬塑，光泽，高干强度0.8-2.62106粉土褐黄色，湿，中密，无光泽1.5-3.3210 地下水位稳定水位埋藏深4.7，标高75.000m。根据本地地下水水位变化历史，本场地最高水位深2.7m。 本建筑场场地稳定，适应本工程建设。本工程采用天然地基，基础持力层为第2层粉质粘土层，承载力特征值fak=120Kpa。1.3、场地情况 清水池基坑东侧为原既有清水池，基底标高为74.950米；清水池基坑北侧为吸水井和送水泵房及配电间。第二章、编制依据：该施工组织设计的编制主要依据：招标文件及图纸；现行规范、规程以及现场实际情况。主要规范、规程如下：建筑边坡工程技术规范（GB50330-2002）建筑与市政降水工程技术规范（JGJ/T111-1998）建筑基坑支护技术规程（JGJ120-2012）基坑土钉支护技术规程（CCECE96:97）锚杆喷射混凝土支护技术规范（GB50086-2001）建筑地基基础工程施工质量验收规范(GB50202-2012)建筑施工安全检查标准（JGJ59-1999）建筑工程施工质量验收统一标准（GB50300-2001）建筑机械使用安全技术规程（JGJ33-2001）第三章、施工方案3.1边坡及支护参数 因整个清水池全埋于地下，基坑要全部完工才能回填，还要在雨季期间施工，所以要对边坡进行防护，防护方案参数如下： 基坑底尺寸为垫层边线外留0.5米做业空间及排水空间，边坡按1：0.5进行放坡，其中既有清水池侧8cm、C20砼网喷，其它三面边坡采用6cm、C20砼素喷，开口线外1米砌挡水墙。 为确保既有清水池安全，在基坑开挖前要使既有水池处于低水位运行，水位保持在两米以下，减小侧壁压力。3.2土方施工方案 在降水之前开挖深度应在地下水位线1米以上开挖，以免设备下陷。3.2.1 土方施工准备1.机械设备的投入及运输能力的分析 土方施工工程量为5000千方左右，外运土方约3000m3。 配一台挖土机平均每天挖土1200m3。一辆运土车一天可来回跑14次，平均每辆车的运输能力为10m3/次，一辆车的每天的运输能力为140m3。 根据挖土机数量及每天出土方量需配运土车：1200÷140×1.1=9（辆）。考虑到现场交通等问题的不利影响，现场布置10辆运土车。 上述计算值均按平均值计算，机械配备基本能够实现，但施工现场要根据施工情况进行调整，保证出土量，必要时适当增加机械设备。2.挖土机性能参数挖土机型号最大挖掘半径（mm）最大挖掘深度（mm）铲斗容积（m3）大宇PC2208.65.51.23.土方施工前其它准备工作认真做好实地踏勘工作，根据现场实际情况，为了控制好周边道路的车辆流量，在基坑内布置土方车停车场地，进行车辆进行施工现场的调配，了解周边环境，着手开展外协调工作。施工车辆进出场车流方向统一、有计划，保证不占用周边道路。 开挖前清理完场内障碍物后，利用挖土机做好面层土施工便道。依方案合理安排机械设备。对所有将进行现场的施工设备做一次检修，保证开工期间的机械正常运转。 组织专业施工的项目管理部，学习、讨论、总结以前同类型工程的施工经验，广开思路、取其精华，完善施工方法，并使每位管理人员有一个统一的思路，发挥集体优势。 各阶段挖土前均做到思想统一、交底清楚、目标明确，严格遵循设计开挖施工顺序“从上到下，分层分段，留土护坡，对称开挖”的总体原则。 各挖土阶段所用的施工机械，由专人检查用电和后勤工作。3.2.2挖土施工测量1测量控制网布设 标高误差和平整度均严格按规范标准执行。机械挖土接近坑底时，由现场专职测量员用水平仪将水准标高引测至坑底。然后随着挖土机逐步向前推进，将水平仪置于坑底，每隔46m设置一标高控制点，纵横向组成标高控制网，以准确控制基坑标高。2测量精度的控制及误差范围测角：采用三测回，测角过程中误差控制在2"以内，总误差在5mm以内；测弧：采用偏角法，测弧度误差控制在2"以内；测距：采用往返测法，取平均值；量距：用鉴定过的钢尺进行量侧并进行温度修正。轴线之间偏差控制在2mm以内。3.2.3 土方施工方案1方案形成的指导思想 整个基坑南北长约为40m，东西长约40m，大致为一正方形的基坑。 基坑的周边需要与支护施工配合开挖，施工中要抓好边坡防护的施工工艺，工程采用分步、分层流水作业。各道工序严格按进度部位要求完工，及早为下一步施工创造出工作面。 合理布置现场道路和出入口，合理规划卸土场地，优化运土路线，安排好作业时间，做好车辆分流，减少道路拥挤。2.土方的施工顺序及施工部署 本工程中，制约工期的关键工作是支护，因此要保证工程如期完成，必须要保证支护工作的顺利进行。 进场后进行定位放线，做好轴线控制桩和基准水准点，并进行妥善保护。定位放线经自检后，请监理复验，然后通知建设单位、勘测规划部门验线，合格后再撒槽口灰线挖槽。 土方开挖和边坡防施工各工序间要衔接紧密，合理安排，上道工序创造出工作面后，下道工序要及时跟进，保证基坑施工连续，圆满完成施工任务。3.基底土挖运 本工程土方开挖至距离基底以上200mm位置，以下采用人工清土施工。在基坑开挖时要严格控制基坑最后一步开挖的标高，且不可超挖和少挖。由现场专职测量员用水平 仪将水准标高引测至坑底。形成标高控制网，以准确开挖至预定标高。3.2.4土方施工技术措施 土方开挖前要做好沿途交通环卫工作，并交纳其费用，办理好证件，在取得有关部门的同意后，方可进行施工，以保证工程的顺利进行。 基坑边侧周围地面设置了排水沟，且避免漏水、渗水进入坑内，放坡开挖时，对坡顶、坡面、坡脚采取降排水措施。3.2.5土方施工阶段的安全防护措施1、足够的照明。夜间基坑四周、马道设置照明和警示红灯，防止附落。2、土方施工机械和运输车辆在进场前进行彻底的检修和保养，确保施工期间机械的正常运转。3、施工中如遇障碍物（包括地下文物、各种管道、管沟、电缆、人防等）时，立即报告经理部，应妥善进行处理。4、土方挖运期间由专人负责对基坑壁、坡道进行监测，出现异常情况（如局部塌陷、变形、开裂等）应停止此部位的施工，加固完毕后方可继续进行。5、基坑的四周上口边缘砌筑240mm×240mm挡水墙，表面抹水泥砂浆。挡水墙顶部埋设防护钢管，间距为3.0m，上下各设一道通长的水平杆。防护栏杆用红白油漆刷成红白相间的警示色。6、坑四周3.0m范围内禁止堆放材料，车辆禁止通行，并做明显警示标牌，以防止对基坑边坡的扰动。3.2.6土方施工的质量要求1、机械挖土槽底标高与设计标高允许偏差+150 mm，不得扰动老土。2、各层间标高允许偏差±150 mm。3、边坡允许偏差+200 mm，严禁亏坡。4、挖土机严禁碰撞锚杆、等支护结构以及位移观测点。5、挖土过程中，测量员应随时测量和校核其平面位置、水平标高和边坡坡度是否符合设计要求，以保证基底标高和基坑线在允许偏差之内。6、土方挖运过程中，随时观测地下水情况，避免出现地下水及土层含水量过大对土方开挖造成不利影响。7、土方施工设专人指挥，并在主要道口进行巡视，确保出土畅通。3.2.7基槽土方回填的存土措施 为结构回填需要，在院内设临时存土场。3.2.8特殊说明 土方开挖基底预留150mm覆土厚度人工开挖，最后一步土开挖过程中如发现明显与地勘不符，地基承载力不满足要求的部位，须与设计协商进行必要的地基处理。3.3井点降水方案 本工程基底标高为74.750米，地下水位为75.000米，又因今年雨水大，所以需对基坑进行井点降水，具体参数如下： 降水井孔径0.4，井深25米，共计七眼，和既有清水池中间不打，四各角各打一眼，其他三条边上各打一眼。3.3.1 场地清理 根据本工程特征，场地清理采用机械人工相结合的方法施工。并将施工现场清理干净，经人工处理后，进行场地平整施工。3.3.2施工程序 其施工程序是： 定井位钻机定位泥浆配制成孔清孔井管安装砾料回填井管外封闭洗井3.3.3测量放线 以监理人员提供的测量基准点为基准，按国家测绘和本工程施工精度要求，测绘用于本工程施工的控制网，提前定出每个井位点，每放1个井位，用直径25mm钢钎打孔1m深，灌注白灰或煤粉，以确保井位准确，避免施工损坏井位，定位尺寸允许偏差10mm，交给钻机自行管理。3.3.4主体施工方案1、钻机定位：钻机定位后必须平整稳固，确保在施工中不发生倾斜、移动，同时调整钻机垂直度，垂直度运行偏差0.5%，钻尖应对准井位中心，其水平位置允许偏差20mm，将高程引到可靠便于施工和检查的位置处，并经监理复核后方可开钻。2、泥浆配制：泥浆配制容重1.021.08kg/cm³，粘度1822S，含砂率4%，并根据地层情况控制掌握，必要时适当掺合膨润土，以保
