河北某高层住宅楼电气工程施工组织设计(电缆敷设).doc

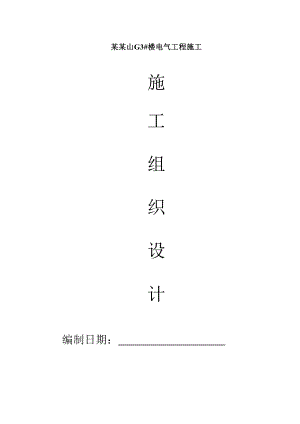

某某山G3#楼电气工程施工施工组织设计编制日期： 目 录第一章 工程概述 4第二章 施工平面布置及临时设施布置 7第三章 项目班子的配备 9第四章 劳动力投入计划及劳动力保证措施、劳动力来源 9第五章 材料采购流程及本项目材料采购计划 9第六章 主要施工机械设备选用表及施工机械投入计划 10第七章 主要施工进度计划和施工进度、施工工期的保证措施 11第八章 关键工序的施工技术、工艺以及质量保证的措施、工程项目实施的重点、难点分析和解决方案 12第九章 各工序的协调措施 34第十章 与总包人及其他分包人在交叉作业过程中的协调配合方案和措施 34第十一章 文明施工措施 35第十二章 施工安全方案及保证措施 36第十三章 工程交验后服务措施 37第十四章 关于成本控制的制度和体系介绍 39第十五章 关于风险消减；风险缓解的经验，制度及系统 44第十六章 关于价值工程的经验介绍 45第十七章 关于节能建筑的经验介绍 46第十八章 关于本工程的合理化建议 50附页（1）拟投入的主要施工机械设备表 52（2）劳动力计划表 53（3）计划开、竣工日期和施工进度网络图 54（4）施工总平面图 55第一章 工程概况 1.1 工程说明本工程为承德市铂悦山G3#楼，位于承德市高新技术开发区，由承德尚诚房地产开发有限公司开发，总建筑面积为9144平方米，其中：地下室为戊类储藏室，地下一层为自行车库，地上一至二层为分户商业，地上三至十七层为单元式住宅，一梯七户，建筑主体高度47.85米，防火设计分类为二类高层建筑。本工程总体工期从 年 月 日至 年 月 日。1.2电气工程1、 供电电源本工程的电源电压为220V/380V，住宅用电引自小区变配电所。2、 配电方式a、由工程内变电所低压侧引来。b、本工程采用放射式与树干式相结合的配电方式，消防负荷采用双电源末端自动切换方式供电。c、本工程内污水泵采用液位传感器就地自动、手动控制。d、消防补风机、排烟风机采用就地控制与自动控制、消防中心集中控制三种控制方式。3、 敷线方式A、地下室部分a、电源线采用ZR-BV-450/750V型铜芯绝缘线穿焊接钢管暗敷设(楼层上为JDG)。由配电间引出一般低压回路采用BV型导线。b、由照明配电箱引至灯具的照明分支线均为ZRBV-2.5mm2铜芯导线穿焊接钢管沿墙，顶板内暗敷设，未标注的管线为3ZRBV-23X2.5- JDG20(SC15),ZRBV-45X2.5-JDG25(SC20)，（单联开关线为2根SC15管）。c、由照明配电箱引至单相插座均NHBV-3x2.5mm2铜芯导线穿SC20焊接钢管沿墙、楼板（吊顶）内暗敷设。当电气管线暗敷埋地距离较长，或弯曲起过2个，可将管径放大一级或在适当位置加装过路盒。d、应急照明采用NH-450/750V导线，喑敷保护层大于30，明敷时穿金属管并作防火处理。B、地上部分a、暗装箱体的备用回路应在土建施工时从箱底至该层楼板底或梁底的墙内预留备用管（一路一根），并在管顶设安装出线盒；明装箱体的暗装出线，采用暗管至箱背设接线盒的方式。b、低压电缆：非消防线路选用低烟无卤阻燃型（A级）电缆。c、照明及插座线路采用ZRBV-750-2.5mm2型（或图中所注）穿管敷设。d、桥架：采用透气型耐火桥架，托盘式。除注明外，未注明的桥架/线槽均为150×75。电缆桥架/线槽水平安装时，支架间距不大1.5m；垂直安装时（具有导线固定装置），支架间距不大于2m。桥架/线槽施工时，应注意与其它专业的配合。e、电缆在桥架上敷设时需排列整齐，间距均匀。电缆在桥架上水平敷设时，在首、末端及接头两端、转弯处，垂直敷设在每个支架处应有固定措施。固定电缆夹具可用经防锈处理的镀锌扁钢等金属材料制作的夹具或用尼龙扎带，但不得采用铁丝直接捆电缆。不同电压、不同用途的电缆沿同一桥架敷设时，应分别设于桥架两侧并在中间用防火隔板分开。电缆出桥架部分穿钢管明敷；竖井内电缆均支架明敷。金属桥架两端与中间至少有二点接地。电缆桥架/线槽穿过防烟分区、防火分区、楼层时应在安装完毕后，用防火材料封堵。f、凡引至灯具、风机、水泵等设备的线路，当需要柔性连接处必须采用普通型可挠金属电线管保护，引至消防设备的分支线路，应采用防火型可挠金属电线管保护。g、保护管：明敷于潮湿场所或埋地敷设的金属管管壁厚度不小于2mm，明敷或暗敷于干燥场所的金属管管壁厚度不小于1.5mm，有防腐要求的金属管其做法采用热镀锌。4、 设备安装a、各层照明配电箱，除图中注明外均为暗装，安装高度为底边距地1.5m。应急照明箱箱体应有明显标志，并做防火处理。b、动力箱、控制箱除图中注明外均为暗装，箱体高度：600mm以下，底边距地1.5m;600mm1200mm高，底边距地1.0m.c、1200mm以上动力箱、控制箱为落地式安装，下设300mm基础。5、 接地a、本工程防雷接地、变压器中性点接地、电气设备的保护接地、弱电系统接地等共用一接地装置，要求接地电阻不大于1，实测不满足要求时，增设人工接地极。b、本工程低压配电接地型式采用TN-S系统。c、本工程采用总等电位联结，要求建筑物内所有电气设备不带电金属外壳，各种金属支架，进出建筑物的各种金属总管，强、弱电井接地干线，建筑物金属构件等应进行总等电位联结。总等电位联结线采用BVR导线或热镀锌扁钢,等电位联结应通过等电位卡子，不允许在金属管道上焊接。有洗浴设备的卫生间、淋浴间采用局部等电位联结，从适当的地方引出两根大于16结构钢筋至局部等电位箱，局部等电位箱暗装，底距地0.3m,并将卫生间内所有金属管道、构件联结。另外：在各电梯机房、消电、弱电机房增设局部等电位箱。d、强、弱电竖井内的接地干线及垂直敷设的金属管道及金属物与 每二层 楼板钢筋做等电位联结，另外垂直敷设的金属管道及金属物的底端及顶端应与防雷装置连接, 配电小间内主配电箱或计量箱外壳与竖井内接地扁钢PE:-50X5采用BVR-25mm2连接e、所有插座均采用安全型。卫生间插座其PE线要与LEB箱等电位联结。第二章 施工平面布置及临时设施布置：2.1 施工平面布置2.1.1施工平面布置原则及依据为保证施工现场布置紧凑合理、现场施工顺利进行，施工平面布置原则确定如下：1、平面布置采用生产、办公、生活分区的原则布置。2、遵守地下施工阶段、主体施工段与装饰装修施工阶段平面布置最小变动的原则。3、合理布置起重塔吊和电梯，规划好施工道路和场地，减少运输费用和场内二次搬运。4、布置符合现场卫生、安全防火和环境保护等要求。在场地空隙地带进行绿化、植花种草，开创文明施工新格局，按照以人本的原则，合理安排职工的生活及文娱活动场所，创建文明工地。2.1.2布置依据1、现场红线、临界线、水源、电源位置，以及现场勘察成果。2、总平面图、基础承台施工图、建筑平面、立面图。3、总进度计划及资源需用量计划。4、总体部署和主要施工方案。5、安全文明施工及环境保护要求等。2.1.3总体布局1、用电布置：临时用电由变压器接出，电缆线沿基坑周边布置，然后由总电缆线接出电箱，设置二级配电箱，供施工的各种用电。2、机械设备设置：按施工平面布置图设置塔吊、施工电梯等。3、临时设施布置：设置职工宿舍生活区、现场办公区等。4、材料堆场设置：现场设置临时仓库等材料堆场。所有的材料堆放场均进行硬化或半硬化处理，地坪利用砼预制板铺设，其上加垫双层油毡，进行防潮通风处理；所有的现场材料必须分类堆放整齐，并挂牌标明材料名称、进场日期、使用部位等，便于追溯。2.2 临时设施布置一、 施工用电1、现场施工临时用电，在土建的配电箱上直接取用。加工场用电，设一专用配电箱。为保证安全用电，各分配电箱设置漏电保护开关。电气线路敷设应符合建筑工程施工现场供用电安全规范的要求。二、 施工临时设施计划根据项目部的总体的要求，我们安排方案为：安装设施工管理办公室，现场库房，宿舍及现场加工区。三、 施工平面管理为了保持良好的施工现场秩序，保证交通道路和水电畅通，实现文明施工，在施工项目部的统一领导下应做到：1、严格按照施工总平图进行现场布置，定期检查，监督实施。2、遵守政府及主管部门制订的有关施工现场管理条例，做到场容整齐、清洁、卫生、安全防火、交通畅通、防止污染。3、施工边角余料应及时清理，统一设置废料堆场，并定期清运出现场。安装按专业分工，实行总平面管理责任制。 4、安装项目部定期结合施工现场文明管理，组织检查协调总平面管理情况。5、项目部确定专人负责，作好材料、设备进场安排，材料设备按进度需要进场，合理安排存放地点，保证施工道路畅通。四、场内外运输的组织 1、场外运输：场外运输拟采取由厂家、商家送货至施工现场，现场材料人员检查验收。零星小批量材料设备进场运输，由项目部负责运送。 2、场内水平运输：施工现场的材料、设备二次转运，拟采用： (1)大型设备较长距离二次转运，采用吊车配合汽车转运，短距离转运采用卷扬机、拖木滚筒拖运。(2)小型材料配件采用人力小车转运。第三章、项目班子的配备：为了保证工程的施工质量、进度，满足甲方要求，我公司根据工程的特点，抽调经验丰富的施工管理人员组成“承德市热河建设集团有限公司铂悦山G3#楼项目部”，项目组成人员如下：项目经理 杨广忠技术负责人 程占国施工员 于文杰 质量员 石成艳 资料员 马云利安全员 陈亚楠材料员 孙井贤第四章、劳动力投入计划及劳动力保证措施、劳动力来源：4.1劳动力投入计划根据施工条件及施工进度计划安排安装工程，在繁忙时计划投入电工20；焊工3人。4.2劳动力保证措施劳动力投入的多少是工期保证的重要条件,为保证工期,我们将积极为该工程准备后备力量,按工程进度要求,可随时投入该工程施工。4.3劳动力来源 为了保证工程的质量、进度，及甲方要求，我单位施工人员均为我单位从事
