河北某高层住宅楼及地下车壳工程基坑边坡支护施工方案.doc

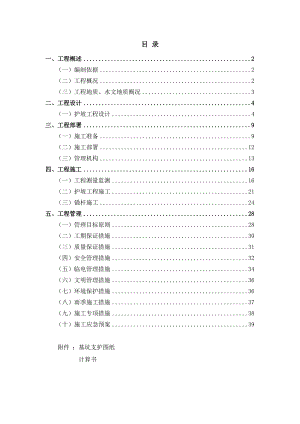

目 录一、工程概述2（一）编制依据2（二）工程概况2（三）工程地质、水文地质概况3二、工程设计4（一）护坡工程设计4三、工程部署9（一）施工准备9（二）施工部署12（三）管理机构13四、工程施工16（一）工程测量监测16（二）护坡工程施工21（三）锚杆施工24五、工程管理28（一）管理目标原则28（二）工期保证措施30（三）质量保证措施31（四）安全管理措施32（五）临电管理措施34（六）文明管理措施36（七）环境保护措施36（八）雨季施工措施37（九）施工专项措施38（十）施工应急预案39附件 ：基坑支护图纸 计算书一、工程概述（一）编制依据1、总包提供的资料1.1、本工程总平面图、地下室底板平面图。1.2、本工程岩土工程勘察报2、规范规程及标准2.1、工程测量规范 （GBJ 50026-93）2.2、建筑基坑工程监测技术规范（GB50497-2009）2.3、建筑基坑支护技术规程 （JGJ 120-99）2.4、建筑边坡工程技术规范 （GB50330-2002）2.5、建筑基坑支护技术规程（DB11/489-2007）2.6、基坑土钉支护技术规程（CECS96：97）2.7、建筑地基基础设计规范 （GB50007-2002）2.8、建筑地基基础工程施工质量验收规范 （GB50202-2002）2.9、混凝土结构工程施工质量验收规范 （GB50204-2002）2.10、建筑工程施工质量验收统一标准 （GB50300-2001）2.11、钢筋焊接及验收规程 （JGJ18-96）2.12、钢筋焊接接头试验方法 （JGJ28-86）2.13、建筑机械使用安全技术规程 （JGJ33-2001）2.14、施工现场临时用电安全技术规程 （JGJ46-88）2.15、建筑施工高处作业安全技术规程 （JGJ80-91）2.16、建筑施工安全检查标准 （JGJ59-99）2.17、建设工程施工现场供用电安全规范 （GB50194-88）3、公司方案文件3.1、我公司贯彻的“ 综合管理体系”手册和程序文件。即ISO9002质量管理体系、ISO14001环境管理体系和OHSAS18001职业安卫管理体系。3.2、我公司企业标准及有关工程技术质量管理和施工管理的文件。3.3、我公司施工现场及周围环境情况调查记录、方案研讨记录等。（二）工程概况本工程为唐山市马驹桥保障性住房项目A-01地块住宅楼、地下车库及商业楼项目，本次支护范围为A-01地块北侧Z-3#、Z-4#、Z-5#、Z-10#楼边坡及涉及到的地下车库边坡。本工程本工程基坑周边槽底标高为-9.77m、-8.47m、-7.62m、-7.47m、-7.42m、-7.07m、-6.82m不等,±0.00相当于绝对标高22.90m考虑,自然地面=-0.3m，拟建基坑周边场地开阔，无构筑物、建筑物及管线等，支护结构土建施工预留肥槽700mm。（三）工程地质、水文地质概况1、工程地质情况根据勘察报告，在勘探深度范围内，场地地层为第四纪全新世晚更新世冲洪积层。根据地层的埋藏条件、岩性特征和物理力学性质指标，将场地地基划分为12个工程地质主层，包含3个工程地质亚层，从上至下分别为层杂填土、层粉质粘土、层细砂、-1层粉质粘土、层细砂、-1层粉土、层粉质粘土、层细砂、层卵石、层细砂、-1层粉质粘土、层卵石、层细砂、-1层粉质粘土、层粉质粘土、层细砂，其中本次开挖支护边坡涉及到的土层主要为层粉质粘土、层细砂、层细砂。层粉质粘土：层厚2.405.70m，层底埋深2.405.70m，褐黄色，可塑密实，稍有光泽，韧性中等，干强度中等，无摇撼反应，土质不均匀，夹薄层粉土，表层分布少量耕土，中压缩性土，工程性质一般。层细砂：层厚0.403.0m，层底埋深4.407.60m，浅黄色，稍湿，中密，矿物成分以石英、长石为主，土质均匀，标贯实测击数1730击，中密，工程性质较好。层细砂：层厚2.617.2m，层底埋深9.821.8m，浅黄色，稍湿饱和，密实，矿物成分以石英、长石为主，土质均匀，标贯实测击数31107击，密实，工程性质好。2、水文地质情况在勘察期间场地地下水稳定水位为15.50m左右，绝对标高7.0m左右，地下水为第四系孔隙潜水，地下水接受大气降水和地下径流补给，以人工开采、侧向渗透排泄为主，受动态季节、气候、环境等影响明显。地下水年变幅1.5m。二、工程设计（一）护坡工程设计1、护坡形式分析1.1、“素砼护壁”对于开挖深度较浅、荷载较小和具有较大放坡条件的基坑是首选的支护形式，该工艺简单易行，施工效率较高，成本低廉。该支护形式主要依赖边坡土体自身的稳定性，仅有一定的护壁作用，挡土能力差。 1.2、“土钉墙”目前使用普遍且较为成功，支护深度已在18.00m以上。该工艺简单，施工方便，效率较高，成本低廉；但属于被动受力结构 ，受土质及环境影响大，对边坡变形的限制能力相对较弱。1.3、“护坡桩”刚性强，节省场地，安全性高，受地下水影响小，与预应力锚杆结合使支护结构由被动受力变为主动受力，对边坡变形的限制能力强，有利于周边建筑、设施的保护；但施工相对复杂，综合成本较高，经济性差。1.4、上部土钉墙结合预应力锚杆的形式既能发挥土钉墙成本低的特点，还能发挥预应力锚杆控制变形的特点。此支护结构综合了土钉墙与预应力锚杆的优点，不仅可以保证边坡具有足够的安全性，而且也可取得较好的经济效果，是一种良好的支护结构。1.5、综上所述，本工程根据基坑深度的不同，选用预应力锚杆+1:0.3放坡土钉墙及1:0.3放坡土钉墙进行支护。2、护坡设计原则根据对本工程地质条件及周边环境的综合分析及招标文件、总承包商的相关要求，在进行基坑护坡设计时应遵循以下原则：2.1、坚持安全第一的原则2.1.1、基坑护坡设计必须确保边坡的安全与稳定。2.1.2、基坑护坡设计必须确保周边建筑物、道路及地下管线等不受影响。2.1.3、基坑护坡设计应满足结构施工时的坡顶堆载要求。2.2、兼顾经济性原则2.2.1、基坑护坡设计应在确保安全前提下尽量降低成本和造价。2.2.2、在边坡条件和土层条件允许的情况下尽量采用土钉墙支护形式或土钉墙复合其它支护结构的联合支护体系。2.3、保证高效性原则2.3.1、基坑护坡设计应力求简单化，易于施工，可操作性强。2.3.2、科学合理地选择施工工艺，保持工程高效率进行。3、护坡方案选择本工程基坑护坡根据场区地质条件，拟建建筑与周边建筑物、道路、地下管线的位置关系及结构施工时的坡顶堆载要求等，并结合开挖深度，本工程选用预应力锚杆+1:0.3放坡土钉墙及1:0.3放坡土钉墙进行支护4、护坡设计内容4.1、支护设计4.1.1、本基坑区土钉基本设计参数：（1） 边坡基本设计参数部 位侧壁安全系数垂直高度（m）放坡系数坡顶最大超载（KPa）1-11.09.47 1:0.4放坡152-21.08.171:0.3放坡153-31.07.32m、7.12m1:0.3放坡154-41.06.52m、6.77m1:0.3放坡15（2）1-1剖面土钉墙基本设计参数 土钉层序锚孔直径(mm)垂直间距(m)水平间距(m)锚筋直径(mm)锚筋长度(m)11001.501.50185.821301.501.501-7512.031001.501.50188.841001.501.50186.851001.501.50185.861001.501.50184.8面 层面层厚度80mm喷射砼强度C20面层网片6.5200×200面层加强筋14预应力锚杆预加力100kN腰梁14A槽钢（3）2-2剖面土钉墙基本设计参数 土钉层序锚孔直径(mm)垂直间距(m)水平间距(m)锚筋直径(mm)锚筋长度(m)11001.501.50185.821001.501.50188.831001.501.50186.841001.501.50184.851001.501.50184.3面 层面层厚度80mm喷射砼强度C20面层网片6.5200×200面层加强筋14（4）3-3剖面土钉墙基本设计参数 土钉层序锚孔直径(mm)垂直间距(m)水平间距(m)锚筋直径(mm)锚筋长度(m)11001.301.50185.821001.301.50186.831001.301.50185.841001.301.50184.851001.301.50184.3面 层面层厚度80mm喷射砼强度C20面层网片6.5200×200面层加强筋14（5）4-4剖面土钉墙基本设计参数 土钉层序锚孔直径(mm)垂直间距(m)水平间距(m)锚筋直径(mm)锚筋长度(m)11001.501.50184.321001.501.50185.831001.501.50184.341001.501.50182.8面 层面层厚度80mm喷射砼强度C20面层网片6.5200×200面层加强筋144.1.2、土钉倾角为5-10º，土钉孔位在坡面上呈梅花型布置，土钉锚孔注水泥浆水灰比为0.40.5。4.1.3、土钉墙面层编6.5200mm×200mm钢筋网，钢筋网外每道土钉设14横向压筋，横压筋与土钉锚头点焊连接；。4.1.4、土钉墙面层喷射80mm厚的C20细石混凝土，混凝土配合比为水泥：砂子：石屑=1：2：2，混凝土坍落度为4060mm。4.1.5、坡顶做1.0m宽，厚度为3050mm的散水，反向坡比0.02:1，做法同土钉墙面层。4.1.6、土钉局部达不到设计长度的加固设计（1）对于上部局部工程性质较差的土层，为限制坡顶变形，根据实际情况增设11420003000mm纵向压筋及地锚；地锚拉筋与纵向压筋焊接在一起，地锚拉筋长度不小于4.0m，锚筋长度不小于1.0m。（2）上部土钉如遇障碍成孔深度达不到设计要求时，应调整土钉间距、倾角或采取相邻部位土钉加长、加密等加固措施。4.1.7、土钉墙材料选取（1）钢筋：6.5为I级圆盘条（HPB235），14、18、20为II级螺纹钢筋（HRB335）。（2）水泥：P.SA 32.5普通硅酸盐水泥。（3）砂料：细河砂；石料：粒径510mm碎石。4.2、护坡施工要求
