江西省某地下车库人防工程施工组织设计.doc

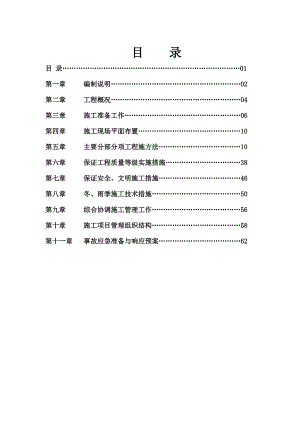

目 录目 录01第一章 编制说明02第二章 工程概况04第三章 施工准备工作06第四章 施工现场平面布置10第五章 主要分部分项工程施方法10第六章 保证工程质量等级实施措施38第七章 保证安全、文明施工措施46第八章 冬、雨季施工技术措施50第九章 综合协调施工管理工作56第十章 施工项目管理组织结构58第十一章 事故应急准备与响应预案62第一章 编 制 说 明1.1 编制说明1.1.1、某某国际工程，根据目前的进度及实际情况，在多方的共同努力下，地下车库（人防）工程即将开工，我公司为了优质高效的完成施工任务，特详细制定本施工方案。1.1.2、我公司已选派强有力的项目管理班子，发挥本公司组织管理优势，组织多支作业队伍，配置足够的劳动力，强化计划落实，确保本工程如期完成。1.1.3、我公司各类施工机械设备齐全，模板、钢管支撑等设备材料储备雄厚，有与本工程所需的各类大中型施工机械，完全能够满足和确保本工程施工的需要。1.1.4、我公司将与业主、设计单位密切配合，真心诚意接受施工监理在施工过程中的热忱指导和帮助。我们将竭诚为本工程的顺利建设而努力，早日发挥经济效益作出我们应有的贡献。 1.2编制依据 本工程组织设计系严格按照施工组织设计编制原则所编写，编制依据系以下文件：1.2.1、根据北京中地大工程勘察设计研究院新余分院的某某国际工程地下汽车库施工设计图纸（整体）。1.2.2、根据浙江金华市建筑设计院有限公司设计的某某国际地下车库人民防工程施工设计图纸（人防部分）。1.2.3、中华人民共和国颁布的建筑安装工程施工及验收规范。1.2.4、中华人民共和国颁布的建筑安装工程质量检验评定标准。1.2.5、中华人民共和国颁布的建筑法。1.2.6、新余市有关安全文明施工暂行规定。1.2.7、人民防空地下室设计规范 GB50038-20051.2.8、人民防空工程设计防火规范 GB50098-981.2.9、人民防空工程战术技术要求2003.11.121.2.10、汽车库、修车库停车场设计防火规范GB50067-971.2.11、人民防空工程平战转换设计标准RF11-981.2.12、地下工程防水技术规范 GB50108-20011.2.13、防人民防空工程施工及验收规范GRJB4-901.2.14、人民防空工程质量检验评定标准RFJ1-901.2.15、人民防空工程安全规程RFJ4-911.2.16、建筑工程现行有关规范、标准、规定第二章 工程概况2.1、工程所处地理位置某某国际工程地下车库、人防工程，地处新余市城北北湖东路最东头。北临状元楼，东临孔目江，西临沿江路。2.2、设计概况本工程为地下一层单建式车库，平时为地下一层停车库，战时局部车库为七个二等人员掩蔽部，防护等级为核6B级，常6级。本工程结构抗震按非抗震设计，设防烈度为6°进行计算，安全等级二级，框架抗震等级三级，安全使用年限50年。2.2.1建设面积规模：地下车库总建筑面积：6140平方米；人防单元：防护等级：核6甲级人防建筑面积：2609.91平方米。人防使用面积：3684.26平方米，人防掩蔽面积：3489.98平方米。人防单元（D）：救护站，防护等级：核5级，人防建筑面积：1426.01方米。人防使用面积：1297.39平方米，人防掩蔽面积：726.48平方米。人防单元（D1）：移动电站，防护等级：核5级，人防建筑面积：89.42方米。人防使用面积：69.86平方米，人防掩蔽面积：39.52平方米。建筑物等级：甲类建筑；耐火等级一级，防水等级为二级。2.2.2本工程车库板面设计标高为±0.000M，相当于绝对标高47.43M. 0.650-0.150-0.09=0.412.2.3本工程为现浇钢筋混凝土结构，底板结构形式为筏板结构，顶板结构形式为梁板楼盖，混凝土强度等级为C30，抗渗等级S6级，15CM垫层C15素混凝土，500厚基础底板，250厚有梁楼板。2.2.4结构部分设有若干条800宽的尺沉降和温度后浇带，号房超长部分设2000mm宽膨胀加强带。第三章 施工准备工作3.1、施工管理人员准备针对本工程的特点，我公司组建一套技术资质高和经验丰富的项目管理班子。项目经理具有相当的大型项目施工管理经验。其他主要的项目管理人员均具有丰富的施工项目管理经验，努力使管理机构的设置知识化、专业化，满足本工程项目的各项要求。（详见项目经理及管理人员名单表）。3.2、劳动力准备挑选经验丰富的优秀专业施工队伍，参加本工程施工，对特殊及技术工种均保证持有江西省劳动局及江西省建委统一考核颁发的操作作业证及技术等级证书。3.3、施工机具准备根据本工程总体施工部署并结合单项工程施工顺序，提前计划安排精良的机械设备，进行保养和调试。所有机械设备进场后均事先规划适当的位置停放，小型设备根据工程实际需要合理配置，规划房间集中储存备用。详见主要施工机械一览表。3.4、施工物资准备3.4.1、本工程的准备工作特别是物资准备工作要做得格外充分，要符合施工进度的要求，做到及时充足。3.4.2、施工用常规物资，如搭建临设的用料、临时办公桌、办公椅，各类施工工具，测量定位仪器、消防器材等，均提前进场，并合理分类堆放，派专人看护。3.4.3、施工用建筑材料视施工阶段进展情况计划材料进场时间，并均保证提前进场，对于构成工程实体的建筑材料将先编制详细的物资需求计划，物资储备、申请、订货计划，采购加工计划，所有进场物资将预先设定场地分类别堆放，并作好标识及产品保护工作。3.5、施工技术准备3.5.1、充分发挥我公司在施工技术上的优势，本着技术先行的原则，在施工前就技术上做到充分的准备。3.5.2、在正式进入现场前所有施工管理人员将认真熟悉由业主提供的所有施工图纸及各类有关技术资料。针对本工程的建筑、结构特点，借鉴我公司以往施工过的类似工程，充分发挥公司在施工技术、管理上的优势，制定详细深入且有针对性的各分项阶段施工组织技术，并及时向施工队伍做好书面交底工作。3.5.3、认真地贯彻ISO9002标准中的相关文件，保证已制定的技术措施，施工工艺方法在施工中得以实施。3.5.4、在组织施工前召开技术例会，召集技术管理人员悉心研究相关的设计图纸及技术资料，发现问题及时做好书面记录，并向业主及监理工程师汇报，需更正处，要经各方签字认可。施工管理人员名单表序 号姓 名职 务备 注1.2.3.4.5.6.7.主要施工机械设备一览表序号机械名称规格型号单位数量施工阶段1砼搅拌机JG250台4基础2塔吊QTZ63A台4基础3灰浆机UJ200台2基础4切割机台6基础5钢筋切断机GQ40台4基础6对焊机UN1100KV台2基础7弯曲机DW40台2基础8潜水泵台16基础9高压水泵75TSW×7台2基础10电焊机BK300台6基础11空气压缩机W0.9/7台2基础12插入式振动机HZX650台16基础13平板振动机P250台2基础14木工机械套6基础15气割设备套2基础16PC200挖机台6基础第四章 施工现场平面布置详见附图第五章 主要分部分项工程施工方法5.1、 测量方案5.1.1 定位放线：我公司进场后将由专业测量工程师同监理工程师进行轴线移交和校验工作，如发现误差，及时与设计单位、业主、监理单位及桩基单位有关人员及时解决。5.1.2 平面轴线控制：在车库外围设置足够的控制桩，并做好保护工作。5.1.3 高程控制根据业主提供的高程基准点，由测量员引测到施工区域内（并与桩基单位的现场水准点进行校核）。建立固定的±0.000水准点。5.2、土方工程 在土方开挖前，要进行降水，排除土中的水分，减少土中的动水压力，防止流砂、管涌现象发生；同时大大提高了边坡的稳定性：此外由于渗流向下，动水压力加强重力，增加土颗粒间的压力是坑底土层更加密实，改善施工操作条件，加快工程进度。本工程基础工程施工将分段施工，由此降水将结合挖土施工段流程图，将降水布设也分成若干施工段，具体基坑围护工程将详见基坑围护专项施工方案。5.2.1土方开挖：本工程基坑开挖面积较大，深度较深。在开挖基坑土方时，为了不影响施工工期，将地下车库基坑进行分段施工 。先行开挖第一施工段基坑土方，等第一施工段施工物资一切正常的情况下，再开挖第二施工段，在开挖土体的同时充分考虑物资的调动、输配。由此开挖出整个地下车库基坑。其中后浇带将作为分段分界线，具体挖土分段流程图详见土方方案，并分别在A#、B#楼和围护桩压顶上做好沉降位移监测点，监测结果及时上报业主、监理。5.2.1.1本工程基坑开挖深度为4.5m。考虑到本工程地下室埋深较深，根据实际场地条件和周围环境，基坑采用水泥搅拌止水帷幕结合放坡。5.2.1.2土方开挖采用2台PC200液压挖土机和1台PC 60小型挖土机配合施工；反铲挖土，所挖土方将全部外运。 5.2.1.3采取有组织的排水系统排入城市下水道，以免地表雨水流入基坑，并保障雨天地表雨水能迅速加以排除，四周设置1.5m高的钢管护拦，并设置一定数量的临时上下的施工楼梯，确保顺利和文明施工。5.2.2在土方开挖期间防止基坑周边的土体位移、沉降，为此专在基坑周边设立8个位移、沉降监测点。在开挖前事先设立监测点，并将监测点保护好，在开挖期间每天测设监测点，并作好每天的测设成果，统计出各监测点的沉降、位移情况。位移量大的监测点应立即通知上级部门，并作出补救、整改，直至挖土完监测点位移量基本稳定后，方可停止测设。5.2.3土方挖出桩顶以后通知设计院、甲方、监理及打桩单位进行桩位复核，是否符合设计要求及验收规范。如出现桩位偏移轴线过大，桩顶达不到设计标高，超出验收规范，应会同设计院及甲方监理采取补救措施。5.2.4垫层施工：5.2.4.1土方开挖后应尽早浇筑，基础底板垫层应紧跟挖土速度采取随挖、随修正的方法，基槽土方验收后立即浇筑将地基覆盖保护好，以避免地基较长时间暴露在外遭受雨水浸入和施工扰动而降低地基承载能力。5.2.4.2垫层砼的标高采用小木桩控制，由水准仪正确掌握标高，商品砼采用泵送，垫层砼的振捣以平板震动机为主
