江西某道路延伸工程填砂路基分部工程施工方案.doc

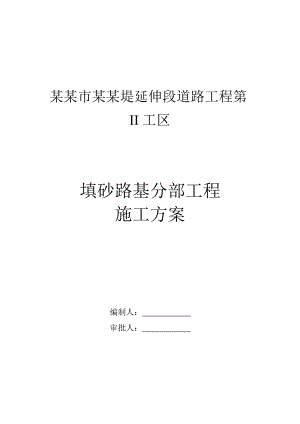

某某市某某堤延伸段道路工程第II工区填砂路基分部工程施工方案编制人： 审批人： 中铁十三局集团第三工程有限公司目 录一、编制依据11.1 编制依据11.2 编制原则1二、工程概况12.1 工程简介22.2 自然水文地质情况22.3 主要工程数量4三、施工组织机构及总体安排43.1 施工组织机构53.2 施工临时设施53.3 施工作业面的安排6四、施工准备工作74.1 测量放线74.2 劳动及计划安排84.3 机械设备配置8五、主要项目的施工方案105.1 施工工艺流程105.2 清除表土及原地面处理115.3 路基工程施工准备135.4 填砂路基的结构设计135.5 试验路段施工145.6 路基填筑175.7 填砂路基压实195.8 填砂路基质量控制215.9 填砂路基检测225.10 高填方路堤沉降观测23六、工程进度计划316.1 施工进度计划316.2 工期保证措施31七、质量保证措施337.1 质量标准337.2 质量保证体系347.3 质量保证措施357.4 质量通病与防治措施39八、安全管理408.1 安全管理网络408.2 安全保证措施418.3 文明施工措施43一、编制依据1.1 编制依据1、某某市某某堤延伸段（昌南大道，罗谢公路幽兰立交）道路工程施工图设计。2、某某市某某堤延伸段（昌南大道，罗谢公路幽兰立交）道路工程施工合同协议书。3、某某市某某堤延伸段（昌南大道，罗谢公路幽兰立交）道路工程施工组织设计。4、公路填砂路基施工技术规范DB36/XXXXX-2011。5、公路路基施工技术规范JTG F10-2006。6、公路工程质量检验评定标准JGJF80/1-2004。7、某某某某堤延伸段（昌南大道，罗谢公路幽兰立交）道路工程项目监理规划、监理实施细则。8、国家规定的其它有关法律法规等。1.2 编制原则依据施工图修改设计，交通部颁布的有关技术规范、检验评定标准，结合我项目的施工经验、设备能力、管理水平及施工现场的实际状况，选择经济合理的施工方案，为路基工程实际施工提供指导，以实现项目的管理目标。二、工程概况2.1 工程简介某某市某某堤延伸段（昌南大道，罗谢公路幽兰立交）道路工程由某某城市建设投资有限责任公司建设，由某某市城市规划设计研究总院设计，由江西瑞林建设监理有限公司监理，中铁十三局集团第三工程有限公司承建。某某市某某堤延伸段（昌南大道，罗谢公路幽兰立交）道路工程II工区范围为北岸引道工程（K3+480K5+255.781）西起K3+440桥，止于K5+385.78桥，全长1775m.。本工区工程范围地形地貌属赣抚平原II级阶地，最大高程21.42m，见于K4+100段农田，最低高程小于14.33m，见于K5+200附近。场地内主要为水塘、农田、砖瓦场、精养鱼塘及沟渠。本工程的主要技术标准为：道路等级为城市快速路；设计荷载为城公路I级；设计行车速度80Km/h；本工区工程路基标准横断面布置：两块板形式，双向6车道，路幅总宽35.5米。中央分隔带宽4米，两侧机动车道各宽12米，两侧硬路肩各宽3米，两侧土路肩各宽0.75米。2.2 自然水文地质情况根据工程地质勘查，本工区范围沿线地质描述如下：桩号K3+480K5+255.781段，各岩土层主要特征及埋藏条件自上而下进行分诉。1）人工填土，由低（高）液限粘性土组成，灰黄色为主，稍湿，可塑状，粘性一般，主要分布在沟渠堤边及鱼塘埂。鱼塘埂填土厚度大都在0.71.0m，沟渠堤边填土厚度相对较大，钻孔揭露厚度为2.1m，层底高程为19.19m。2）第四系全新统冲积层，淤泥质粘土，灰黑色，流塑状，含有机质，具腐臭味，为高压缩性土，主要分布于沿线沟塘底部，位于低（高）液限粘性土之上。层厚大都在0.501.00m，钻孔揭露到的厚度为0.8m，层底高程为15.49m。3）第四系上更新统冲积层。a.低（高）液限粘土：褐黄、黄色，棕黄色，棕红夹灰白色，稍湿，可塑，硬塑状，粘性好，具灰白色似网纹状构造，局部含铁锰质结核。全场连续分布，表层为薄层（厚0.300.60）耕植土。层厚5.2011.60m，层底高程4.8910.69m。b.中砂：黄色、灰白色，饱和，稍密状，成份以石英、长石为主，含少量粗砂、细砾，位于低（高）液限粘土之下，全场分布。未全部揭穿，揭穿的厚度为2.30m3.80m，层底高程4.107.69m。c.圆砾：褐色、黄色、灰白色，饱和，中密状，含砾量约70%以上，砾径大都在0.20.3cm，大者可达9cm，磨圆度较好，次圆状，成份以石英、长石为主，级配不良，中粗砂填充。位于中砂层之下，部分钻孔未揭露，揭露的厚度为1.40m7.60m，未揭穿。某某属亚热带湿润气候，气候温暖，雨量充沛，四季分明，其雨季期为每年4-6月，非雨季期的平常地表水不多，地下水位也较低，较有利于路基土方施工，但降水量稍大点即存在排水较困难，低洼地带便会出现较大积水范围与较长的积水时间。2.3 主要工程数量主要工程数量表序号主要工程项目单位数量一路基工程1挖临时排水沟M36002围堰及便道M3300003清除表土M3500004清表后回填砂M3500005挖运淤泥M3400006软基换填M3400007路基填筑M38编织袋人工装土码坡M325000说明：以上数量为估计数量，实际以监理工程师的确认为准。三、施工组织机构及总体安排工区经理：袁雪峰技术负责人：徐结文技术负责人：徐结文3.1 施工组织机构机料员胡留得质检员张玮安全员黎功文施工员刘鹏构造物施工队土方施工二队土方施工一队3.2 施工临时设施1、本工区施工便道布置与路基软基处理围堰相结合，方案见便道施工方案。本工区在K3+930桩号设置1条联络施工便道，方案见K3+930联络道施工方案；在K5+300桩号设置1条联络便道，方案见K5+300联络道施工方案。2、土方施工一队、二队为减少汽车的空驶消耗，决定路基施工队的所有人员均在本工区的K3+900处搭建临时活动板房居住，面积不小于300M2。3、路基施工沿线用电主要用于水泵抽水、照明，施工照明系统全线架设，沿线立杆布线，导线截面积及杆径、杆距、杆材均必须满足安全用电标准。路基施工用水用每隔50m打机井200mm水泵解决。水以自打井取水为主，接入城市自来水为辅。4、本工程取砂场位于抚河码头，距工地现场3.5km，取土场位于进贤县，运距35km。3.3 施工作业面的安排 本工程拟划分为两个作业面，作业面划分以K4+067.997的通道为界，一区由路基一队施工，负责施工起点K3+480至K4+067.997，路线施工长度L1=4067.997-3480=587.997m，修筑该段便道、围堰、路基填砂、编织袋码坡及边坡防护。其便道、围堰总填方量为0.7万m³，其路基总填砂+土方量为15万m³；二区由路基二队施工，负责K4+067.997至K5+255.78，路线长L2=5255.781-4067.997=1187.003m，修筑该段便道、围堰、路基填砂、编织袋装土码坡及边坡防护。其便道、围堰总填砂+土方量为1.5万m³，其路基总填砂+土方量为45万m³。土方一队与土方二队的填挖工程量均不包括K3+930处联络道方量。实际施工工程量以监理工程师签认的数量为准。四、施工准备工作4.1 测量放线1、现况调查及原地貌测量（1）在施工前，应先放出路基征地线（红线），并调查与记录征地范围内需拆迁或改移的建（构）筑物、树木、文物古迹、各类地下管线等。若征地范围不能满足施工需要，应及时以书面形式报告监理及建设单位。（2）应放出设计图纸中过路箱涵、管涵等结构物的中心线位置，并调查其平面位置与高程是否与现况相符。若不相符应及时向监理及建设单位提出，经其确认后再由设计单位进行变更设计。（3）在现况调查结果后，应计算每一桩号中心坐标与对应的路基宽度，放出路基中线与边线。为保证填方段路基边坡的压实度，在每侧路基设计边线外加宽50cm作为填筑边线。如遇到路基范围内有不适宜材料需挖除、换填，必须在开挖之前与换填之前测量其范围及深度，并经监理工程师确认。（4）、路基清表前，均应按纵向20m测设一断面，横断方向610点测量原地面高程。若地形复杂，可以按纵向1020m测设一断面，所有点位及高程数据应记录在册。在清表后，并经20T振动压路机碾压四遍以上，检测其压实度合格，恢复所有点位并测量此时地面高程作为清表后挖填起始的地面高程。2、路基施工测量（1）填方段路基每填一层恢复一次中线、边线并进行高程测设。在距路床顶1.5m内，应按设计纵、横断面数据控制；达到路床设计高程后应准确放样路基中心线及两侧边线，并将路基顶设计高程准确测设到中心及两侧桩位上，按设计中线、宽度、坡度、高程控制并自检，自检合格并报监理工程师确认后，方可进行下道工序施工。（2）路基挖方段应按设计高程及边坡坡度计算并放出上口开槽线；每挖深一步恢复一次中线、边线并进行高程测设；高程点应布设在两侧护壁处或其他稳定可靠的部位并与附近的高级水准点联测。（3）直线上中桩测设的间距不应大于50m，平曲线上宜为20m。（4）根据工程需要，可测设线路起终点桩、百米桩、平曲线控制桩，并根据竖曲线的变化情况加桩。（5）在箱涵两侧回填范围内，应在台背上标出分层填筑标高线。每层填筑厚度不超过15cm.对于管涵等构筑物应首先测设其开槽中心线及边线；达到槽底高程后，检测高程并恢复中心线；管基础完成后，检测管基顶面高程，在管基顶面精确测设并弹出中心线或结构边线。3、承包人经过准确放样后，应提供放样数据及图表，报监理工程师审批。经批准后承包人才可进行清表开挖。测量精度应满足工程验收标准或合同规定标准。4.2 劳动及计划安排劳动力进场计划表工 种1月2月3月4月5月6月7月8月9月管理人员666666666技术员888888888一队机操手699999999二队机操手142323232323232323一队普工71010101010101010二队普工172626262626262626合计5882828282828282824.3 机械设备配置由于本工区检测、试验均委托业主指定的检测单位进行试验，故检测设备较投标有较大的减少。机械设备的配置详见下表。主要施工机械表机械名称规格型号厂牌及出厂时间数量（台）新旧程度预计进场时间小计其中一工区二工区履带式推土机285履带式推土机280轮胎式装载机ZL40:徐州185轮胎式装
